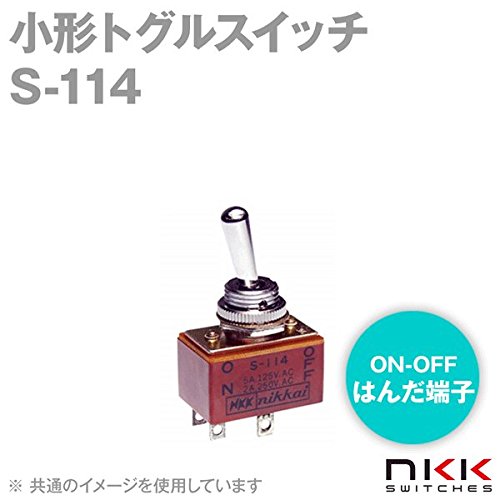

NKKスイッチズ S-114 小形トグルスイッチ (ON-OFF) (2極単投回路) (はんだ端子) (抵抗負荷 250V・2A) (取付け穴 φ12.5mm) NN
- メーカー
- NKKスイッチズ
- JAN
- S-114
- メーカー品番
- S-114
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
[形名] S-114
[カテゴリ] トグル
[シリーズ] S
[サブカテゴリ] 非照光式
[詳細表示用電流容量1] 5A 125V AC
[詳細表示用電流容量2] 2A 250V AC
[詳細表示用電流容量3] 5A 30V DC
[使用温度範囲（℃）] -10/+70
[極数] 2極
[機能動作] ON-OFF
[操作部形状] 基本レバー
[端子部形状] はんだ
[パネル取付方法] ねじ取付けタイプ

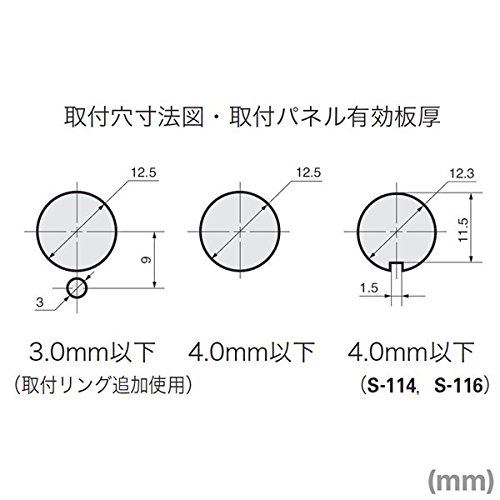

[パネル取付穴寸法目安（単位：mm）] 12.5Dia.
[取付可能パネル厚目安（単位：mm）] 4Max.
[接触抵抗] 10mΩ以下（DC 2～4V 100mAにて）
[絶縁抵抗] DC 500V 200MΩ以上
[耐電圧] AC 1.5kV １分間以上
[機械的開閉耐久性] 30,000回以上
[電気的開閉耐久性] 10,000回以上
[レバー倒れ角度（α）] 25°
[使用温度範囲] －10～＋70℃
[はんだ耐熱性(はんだごてをご使用の場合)]
こて先温度 390℃以下
はんだ付け時間 4s以内
回数 2回(常温に戻ってから)
[規格適合] CSA、RoHS
特記事項
- 特殊な端子加締方式
- ●二重固定加締により，はんだ付けによる端子ガタ等が生じにくい構造となっています。
- ●特殊な銀合金接点により，アーク消耗に強く，安定した接触抵抗を維持します。
- ●小形押ボタンスイッチの切換え機構はスプリング反転方式です。スプリング反転方式は・同時投入性が良い ・切換時間が短い等の優れた特長があります。
