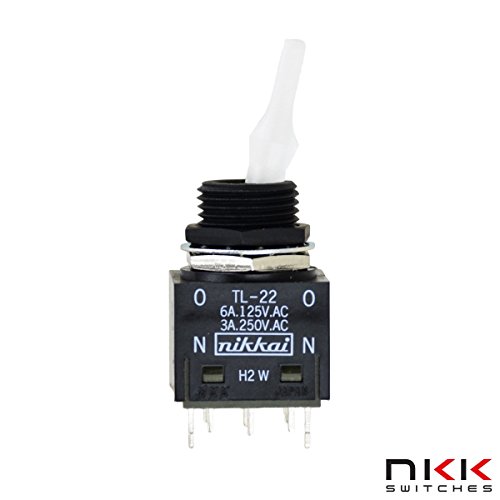

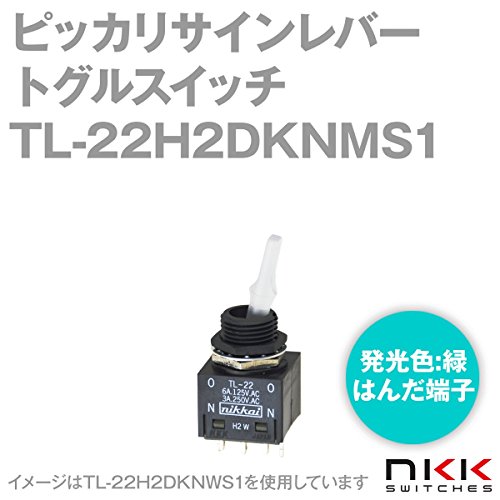

NKKスイッチズ TL-22H2DKNMS1 ピッカリサインレバー トグルスイッチ TLシリーズ (2極) (ON-ON) (レバーの色: 乳白) (LEDの色: 緑) (はんだ端子) NN
- メーカー
- NKKスイッチズ
- JAN
- TL-22H2DKNMS1
- メーカー品番
- TL-22H2DKNMS1
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
[形名] TL-22H2DKNMS1
[カテゴリ] トグル
[シリーズ] TL
[サブカテゴリ] 照光式
[詳細表示用電流容量1] 6A 125V AC
[詳細表示用電流容量2] 3A 250V AC
[使用温度範囲（℃）] -10/+55
[極数] 2極
[機能動作] ON-ON
[操作部形状] プラスチックレバー

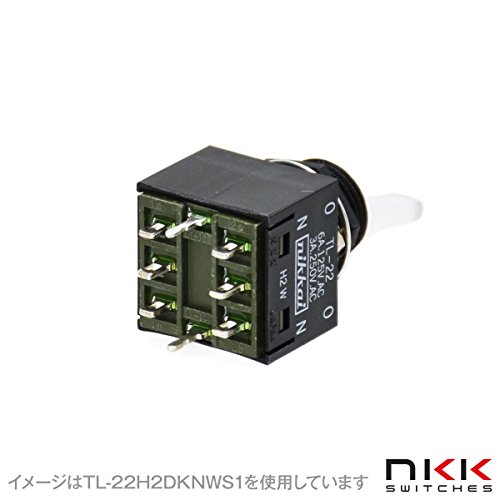

[端子部形状] はんだ
[パネル取付方法] ねじ取付けタイプ

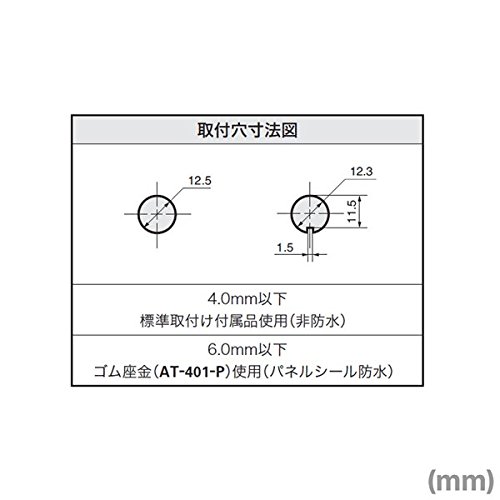

[パネル取付穴寸法目安（単位：mm）] 12.5Dia.
[取付可能パネル厚目安（単位：mm）] 6Max.
[発光素子] 超高輝度LED
[発光色] 緑
[環境性能] RoHS
■共通仕様（銀メッキ端子・銀接点）
[電流容量] 6A 125V AC
3A 250V AC
[接触抵抗] 10mΩ以下（DC2～4V 100mAにて）
[絶縁抵抗] DC 500V 1GΩ以上（LED端子は除く）
[耐電圧] AC 1.0kV（端子・端子間） 1分間以上
AC 1.5kV（端子・アース間） 1分間以上（LED端子は除く）
[機械的開閉耐久性] 50,000回以上
[電気的開閉耐久性] 25,000回以上
[使用温度範囲] －10～＋55℃
[レバー倒れ角度（α）] 25±４°
[操作部強度] 25N
[はんだ耐熱性
(はんだごてをご使用の場合)]
こて先温度 350℃以下
はんだ付け時間 3s以内
回数 1回

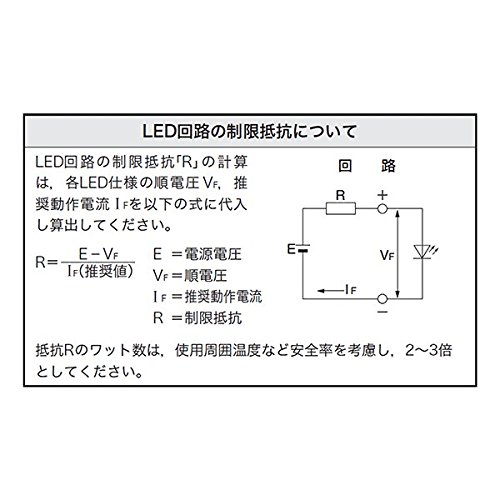

■超高輝度LED仕様（輝度レベル2） 周囲温度 Ta＝25℃
[LEDの色] 緑
[最大動作電流ⅠFM] 30mA
[推奨動作電流ⅠF] 20mA
[順電圧（標準値） VF]
3.3V
（ⅠF=20）mA
[最大逆電圧VRM] 7V
[使用温度25℃以上の場合の電流低減率△ⅠF] 0.40mA/℃
[使用温度範囲] －10～＋55℃
特記事項
- レバー部の超高輝度全面照光を実現！！
- ●レバーに樹脂を採用することにより，高い静電耐圧を実現。（20KV以上）
- ●マウントと六角ナット（パネル上面）は黒色とし，パネルデザイン性の向上に貢献します。
- ●超高輝度LEDの採用及び，独自のレバー材質により，レバー全体を明るく均一な照光を実現。
- ●ケースの成形材料は，UL94V-0の認定品（自己消火性）で，しかも耐アーク性，絶縁性に優れた樹脂を採用し，長寿命，並びに低負荷から高負荷まで，高い性能効果を保ちます。
