Non-brand ISDS220B 60Mhz PCベースのUSBデジタルストレージオシロスコープ+ DDS信号発生器+スペクトラムアナライザ

商品説明

説明:

- 設計目標として "低コスト、高性能"を備えたISDS220Bデュアル・チャンネル・デジタル・オシロスコープ
- 200Mサンプルレート、2チャンネルの帯域幅がよく設計されています。

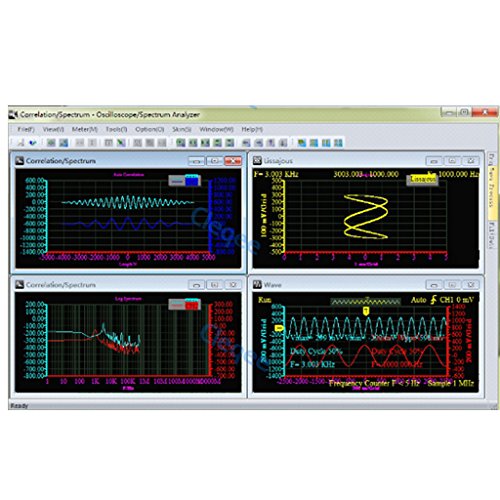

- 2チャンネル仮想オシロスコープのXTとXYの交互パターン、スペクトルアナライザの交互のサポート.05XはDDS機能をサポートしています。
- DDSは5種類の波形出力をサポートし、正弦波は最大20M出力できます。
- ノートパソコン、製品ラインのメンテナンスに適しており、ビジネスで簡単に使用できます。
- モデル番号：ISDS220B
- デジタルチャンネル：2
- DIY用品：電気
- 言語：英語と中国語
- サンプリングレート：200m
- 帯域幅：60MHz

仕様:

- 材質：アルミニウム、銅、PCB
- サイズ：180 x 140 x 30mm / 7 x 5.5 x 1.3インチ

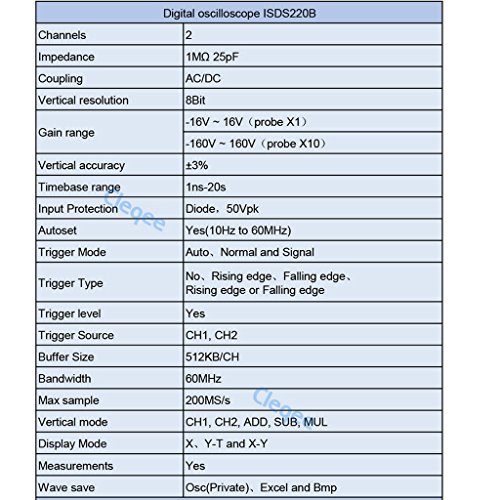

モデル：ISDS220B
- チャンネル：2
- インピーダンス：1MΩ25pF
- カップリング：AC / DC
- 垂直解像度：8ビット
- ゲイン範囲：-6〜6 V（プローブX1）、-60〜60 V（プローブX10）
- 垂直精度：±3％
- 時間ベース範囲：1ns〜20s
- 入力保護：ダイオード、50Vpk
- 自動設定：はい（10 Hz〜40 MHz）
- トリガーモード：自動、標準、および信号
- トリガのタイプ：いいえ、立ち上がりエッジ、立ち下がりエッジ、立ち上がりエッジまたは立ち下がりエッジ
- トリガーレベル：はい
- トリガソース：CH1、CH2
- バッファサイズ：256kB / CH
- 帯域幅：60 MHz
- 最大サンプル：200MS / s
- 垂直モード：CH1、CH2、ADD、SUB、MUL
- 表示モード：X、YT、XY
- 測定値：はい
- ウェーブセーブ：Osc（プライベート）、Excel、Bmp

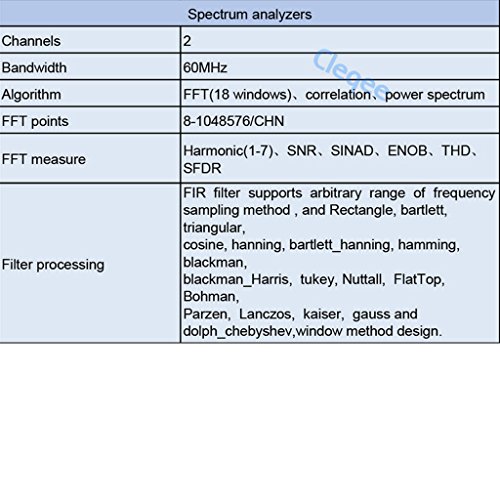

スペクトラムアナライザ：
- チャンネル：2
- 帯域幅：60 MHz

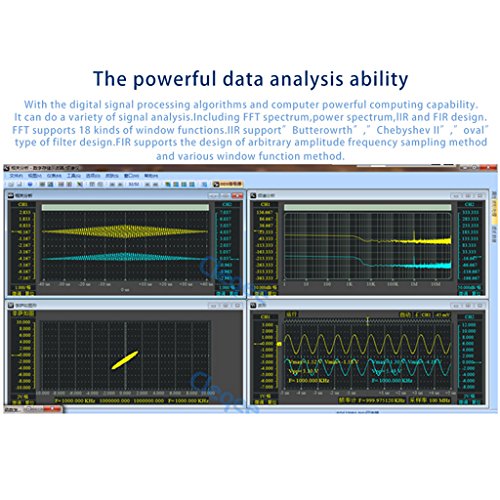

- アルゴリズム：FFT（18ウィンドウ）、相関、パワースペクトル
- FFTポイント：8〜1048576 / CHN
- FFT測定：高調波（1-7）、SNR、SINAD、ENOB、THD、SFDR
- フィルタ処理：FIRフィルタは、任意の周波数サンプリング方法と長方形、バートレット、三角形、余弦、ハニング、バートレットハンティング、ハミング、ブラックマン、ブラックマンハリス、タウキー、ナットタル、フラットトップ、ボーマン、パルゼン、ランチョス、カイザー、ガウスとドルフィーチェビシェフ設計

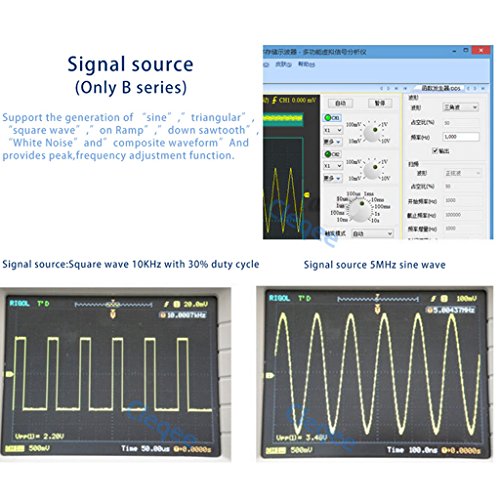

DDS（ISDS220Bのみ）
- ウェーブ：サイン、スクエア（デューティサークル可変）、トライアングル、アップサワー、ダウンサワー
- 振幅：≥9Vp-p（無負荷）
- インピーダンス：200Ω±10％
- オフセット：±2.5V
- 周波数範囲：1 Hz〜20 MHz（サイン）、1〜2 MHz（その他）

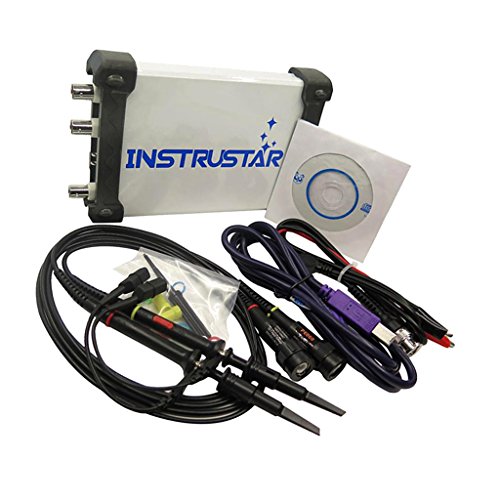

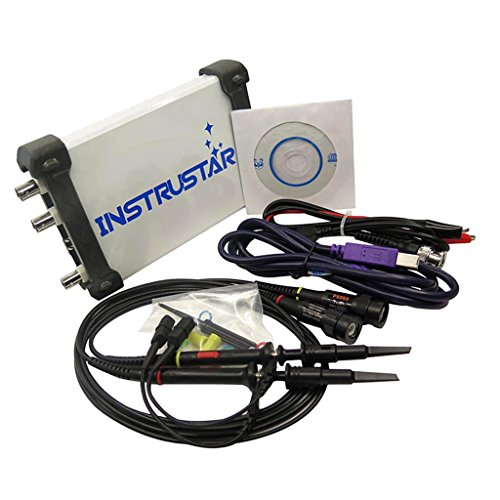

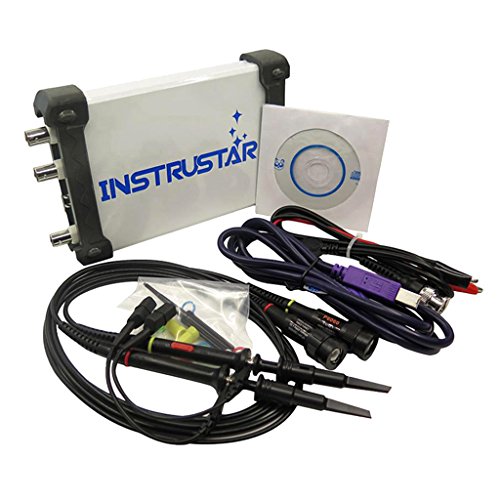

パッケージに含まれるもの:

1個のISDS220Bバーチャルオシロスコープ
1ピースUSBキャブ
1ピースDISC
2個のオシロスコーププローブ
