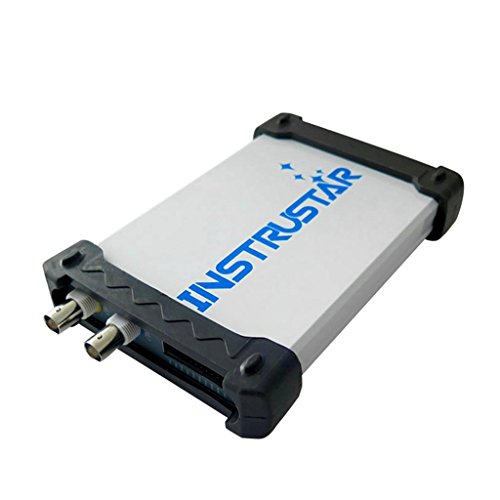

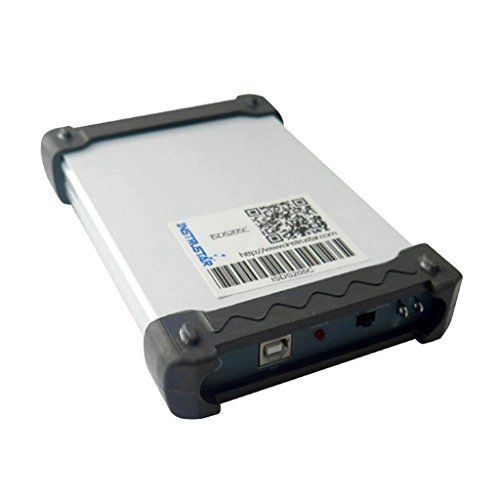

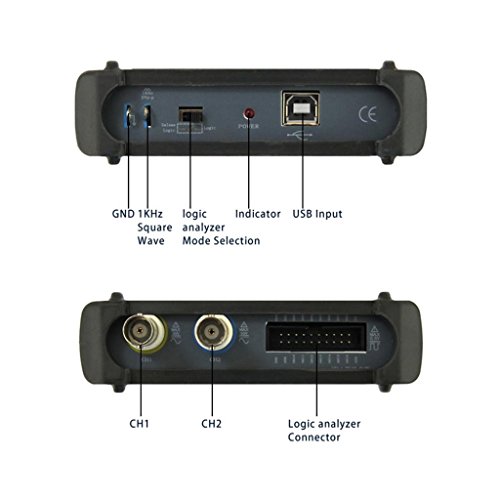

Non-brand ISDS205C PC USB アナログ バーチャルオシロスコープ 16 チャンネル ロジックアナライザ

商品説明

仕様:

モデル：ISDS205C
チャンネル：2
インピーダンス：1MΩ25pF
カップリング：AC / DC
垂直解像度：8ビット
ゲイン範囲：-6〜6 V（プローブX1）、-60〜60 V（プローブX10）
垂直精度：±3％
時間ベース範囲：1ns〜20s
入力保護：ダイオード、50Vpk
自動設定：はい（10 Hz〜20 MHz）
トリガーモード：自動、標準、および信号
トリガのタイプ：いいえ、立ち上がりエッジ、立ち下がりエッジ、立ち上がりエッジまたは立ち下がりエッジ
トリガーレベル：はい
トリガソース：CH1、CH2
バッファサイズ：1 MB / CH
帯域幅：20 MHz
最大サンプル：48MS / s
垂直モード：CH1、CH2、ADD、SUB、MUL
表示モード：X、YT、XY
測定値：はい
ウェーブセーブ：Osc（プライベート）、Excel、Bmp

スペクトラムアナライザ：
チャンネル：2
帯域幅：20 MHz
アルゴリズム：FFT（18個のウィンドウ）、相関
FFTポイント：8〜1048576 / CHN
FFT測定：高調波（1-7）、SNR、SINAD、ENOB、THD、SFDR
フィルタ処理：FIRフィルタは、任意の周波数サンプリング方法と長方形、バートレット、三角形、余弦、ハニング、バートレットハンティング、ハミング、ブラックマン、ブラックマンハリス、タウキー、ナットタル、フラットトップ、ボーマン、パルゼン、ランチョス、カイザー、ガウスとドルフィーチェビシェフ設計
IIRフィルタサポート "Butterworth"、 "Chebyshev I"、 "Chebyshev II"、 "Elliptic"タイプのフィルタ設計。

データレコーダー：
チャンネル：2
インピーダンス：1MΩ25pF
カップリング：AC / DC
垂直解像度：8ビット
ゲイン範囲：-6〜6 V（プローブX1）、-60〜60 V（プローブX10）
サンプル1チャンネル：1K〜24M Hz; 2チャンネル：1K〜16M Hz
ファイル保存：サンプリングレートに関連した最大4G、録音時間

ロジックアナライザ：
チャンネル：16
サンプル：250 K - 24 MHz（8チャンネル）、250 K - 16 MHz（16チャンネル）
サンプルポイント：1 M〜2 GB

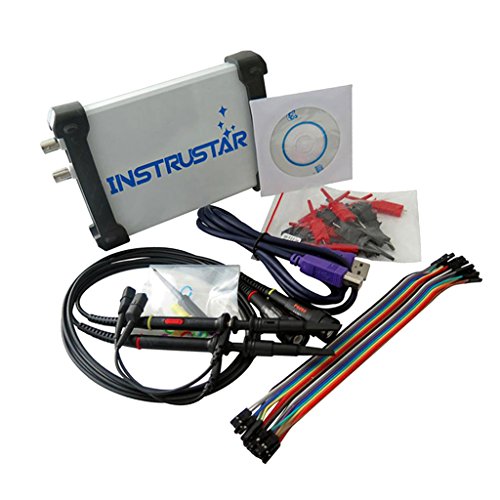

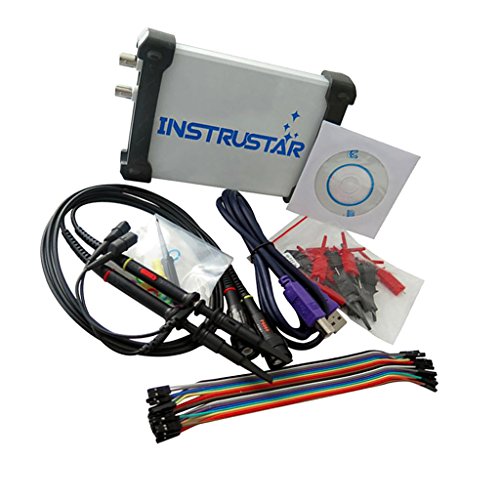

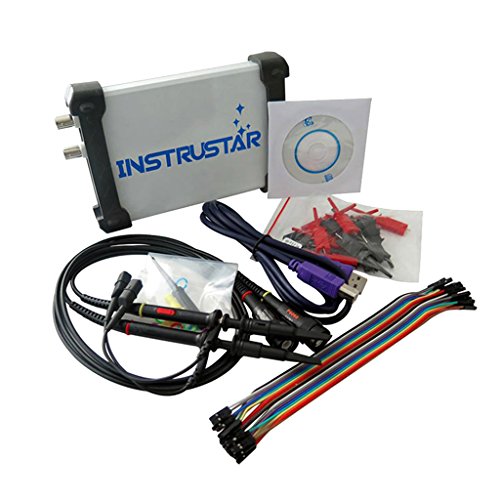

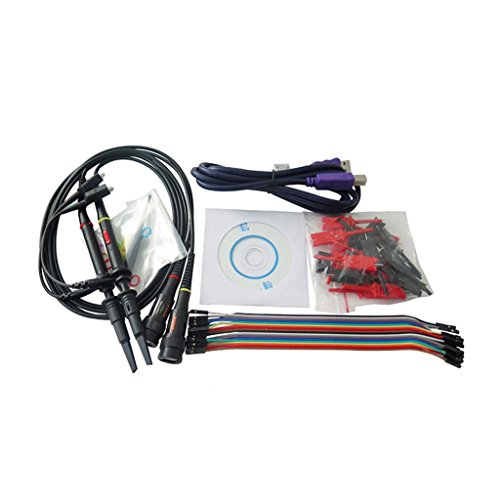

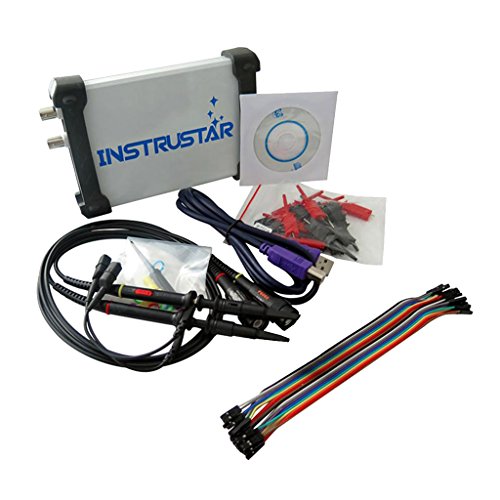

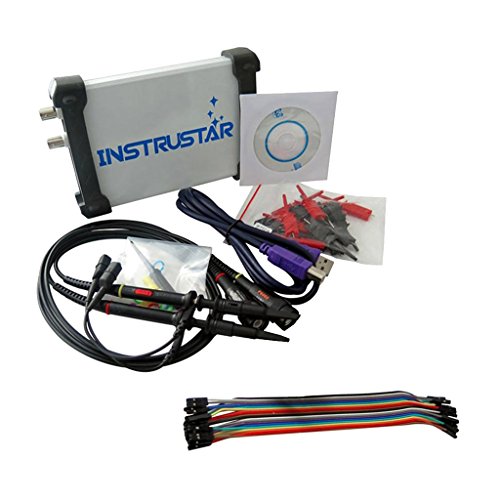

パッケージに含まれるもの:

1ピースオシロスコープ
1ピースCDカード
1ピースデータケーブル
2個のオシロスコーププローブ
ロジックアナライザプローブの1セット

注意:

モニターによって色合いが多少異なる場合があります。
上記サイズは手で測定しており、多少の差を許してください。ありがとう！
