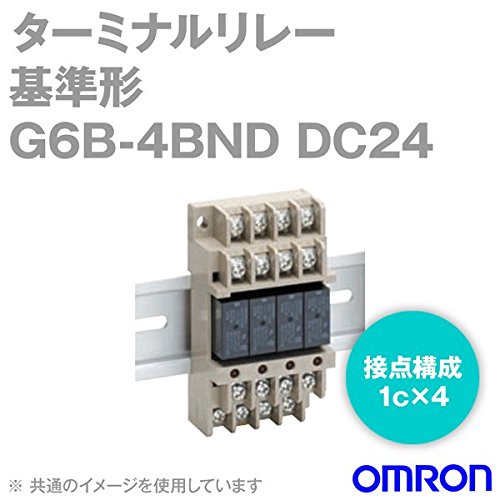

オムロン(OMRON) G6B-4BND DC24 (ターミナルリレー) NN

商品説明

性能
(形G6Bリレー1点当り)

[形式] -4(基準形)、-47(高耐久性形)-48(高信頼性形)
[接触抵抗 ＊1] 100mΩ以下
[動作時間(実力値) ＊2] 10ms以下(約3ms)
[復帰時間(実力値) ＊2] 15ms以下(約4ms)
[絶縁抵抗] 1,000MΩ以上(DC 500Vメガにて)
[耐電圧]
　同極接点間 AC 1,000V 50/60Hz 1min
　異極接点間 AC 2,000V 50/60Hz 1min
　接点・コイル間 AC 2,000V 50/60Hz 1min
　異極コイル間 AC 250V 50/60Hz 1min
[振動] 耐久10～55Hz 片振幅0.75mm(複振幅1.5mm)
[誤動作] 10～55Hz 片振幅0.75mm(複振幅1.5mm)
[衝撃] 耐久1,000m/s2
[誤動作] 100m/s2
[耐久性] 機械的5,000万回以上(開閉ひん度18,000回/h)
[電気的 ＊2]
　10万回以上(定格負荷、開閉ひん度1,800回/h)
　高耐久性形は2Aでは50万回、5Aでは10万回
[故障率P水準(参考値 ＊3 )] DC 5V 10mADC 1V 1mA
[使用周囲温度] -25～＋55°C(ただし、氷結しないこと)
[保管温度] -25～＋55°C(ただし、氷結しないこと)
[使用周囲湿度] 45～85％RH
[質量] 約75g

注. 上記は初期における値です。 ＊1. 測定条件：DC 5V 1A
＊2. 周囲温度条件：＋23℃
＊3. この値は開閉ひん度120回/minにおける値です。
