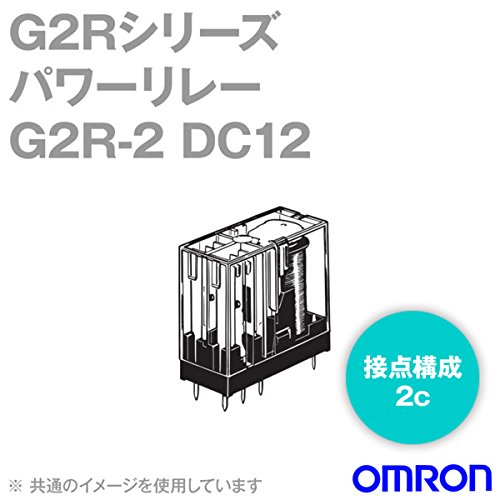

オムロン(OMRON) G2R-2 DC12 パワーリレー NN

商品説明

[メーカー] OMRON(オムロン)
[商品分類] 単安定
基準形
[コイル定格] DC12V 43.6mA
[コイル抵抗] 275Ω
[動作電圧(セット電圧)] 70%以下
[復帰電圧(リセット電圧)] 15%以上
[最大許容電圧] 定格電圧の170%以下
[消費電力] 約0.53W
[接点構成] 2c
[接触機構] シングル
[接点材質] Ag合金 (Cdフリー材)
[接点定格負荷] AC250V 5A (抵抗負荷)
AC250V 2A (誘導負荷 (cosφ=0.4))
DC30V 5A (抵抗負荷)
DC30V 3A (誘導負荷 (L/R=7ms))
[接点電圧の最大値] AC380V
DC125V
[接点電流の最大値] AC: 5A
DC: 5A
[最大開閉容量] 1250VA (抵抗負荷)
500VA (誘導負荷 (cosφ=0.4))
150W (抵抗負荷)
90W (誘導負荷 (L/R=7ms))
[故障率] DC5V 10mA (P水準、参考値) (開閉ひん度120回/min)
[使用温度範囲] -40～70℃ (ただし、氷結、結露しないこと)
[使用湿度範囲] 5～85%RH (ただし、氷結、結露しないこと)
[接触抵抗] 50mΩ以下、DC5V 1A通電の電圧降下法による
[動作時間] 15ms以下 (定格操作電圧印加時、接点バウンス含まず)
[復帰時間] 5ms以下 (定格操作電圧印加時、接点バウンス含まず)
[最大開閉頻度(機械的)] 18000回/h
[最大開閉頻度(電気的/定格負荷)] 1800回/h
[絶縁抵抗] コイルと接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて)
異極接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて)
同極接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて)
[耐電圧] コイルと接点間: AC5000V (50/60Hz 1min)
異極接点間: AC3000V (50/60Hz 1min)
同極接点間: AC1000V (50/60Hz 1min)
[耐振動(耐久)] 10～55～10Hz 片振幅 0.75mm (複振幅 1.5mm)
[耐振動(誤動作)] 10～55～10Hz 片振幅 0.75mm (複振幅 1.5mm)
[耐衝撃(耐久)] 1000m/s**2
[耐衝撃(誤動作)] 励磁: 200m/s**2
無励磁: 100m/s**2
[耐久性(機械的)] 2000万回以上 (開閉ひん度18,000回/h)
[耐久性(電気的)] 10万回以上 (定格負荷、開閉ひん度1,800回/h)
[保護構造] 耐フラックス

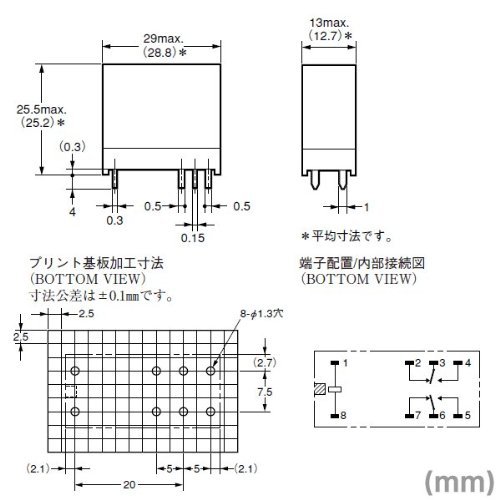

[端子構造] プリント基板用端子
[質量] 約17g
