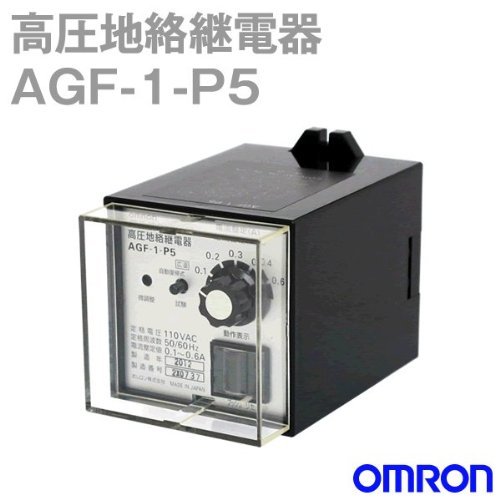

オムロン(OMRON) AGF-1-P5 高圧地絡継電器 (プラグイン形) (三相3線式交流) (定格周波数 50/60Hz) NN

商品説明

■定格
[形式] 形AGF-1-P5

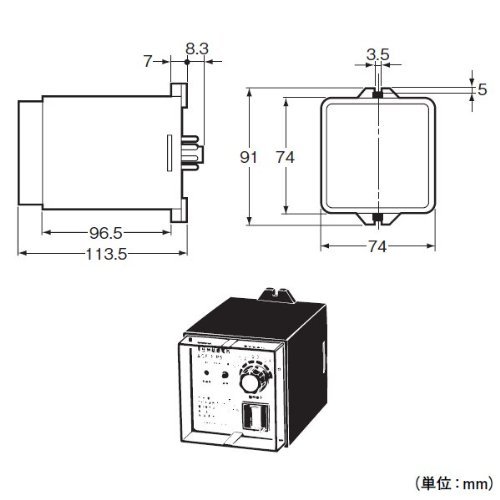

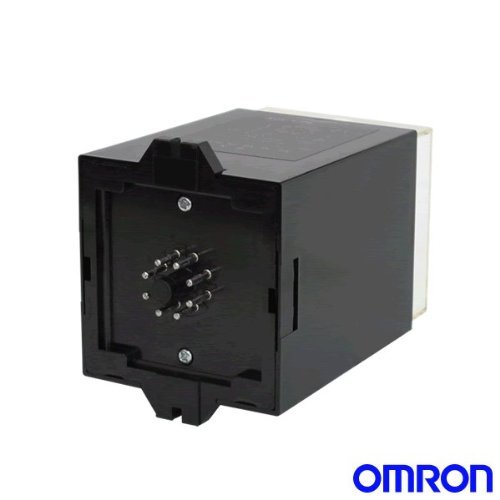

[外観] プラグイン形P5ケース
[引きはずし方式] 電圧・無電圧・直流引きはずし
[定格制御電源] AC110V
[定格周波数] 50/60Hz（共用）
[定格消費電力] 動作時 5VA以下

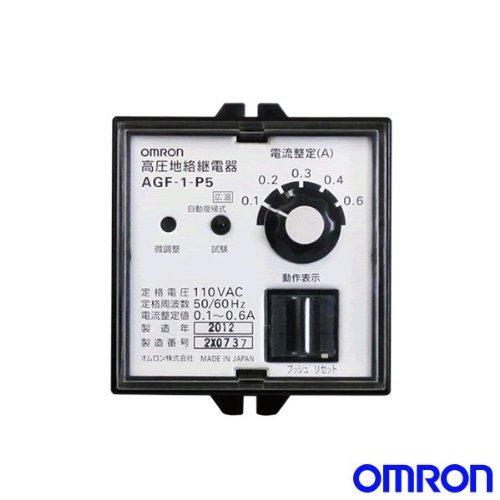

[動作電流整定範囲] 0.1-0.2-0.3-0.4-0.6A（5タップ）（零相変流器1次電流）
[復帰方式] 自動復帰
[制御出力] 1c、 1a（電圧出力接点） AC110V 7.5A cosΦ ＝0.4（最大 AC250V時 825VA） 5,000回DC24V 5A L/R＝7ms（最大 DC25V時 25W） 5,000回
[引きはずし回路切替用リレー制御出力] ?
[質量] 約0.5kg
[外装] マンセル N1.5
■性能
[最小動作電流誤差] 整定値の±10％以内
[動作時間] 整定値の130％入力 0.1～0.3s整定値の400％入力 0.1～0.2s
[制御電圧の影響] 変動範囲の90～120Vで±10％以内
[温度特性] ?20～＋60°C±30％以内?10～＋50°C±15％以内
[絶縁抵抗] DC500Vメガにて、 10MΩ以上Z1 、 Z2 を除く電気回路一括と外箱間
[耐電圧] AC2,000V 50/60Hz 1min　Z1 、 Z2 を除く電気回路一括と外箱間
[雷インパルス耐電圧] 制御電源端子間 1.2/50μs 4,500V（JEC-187）
