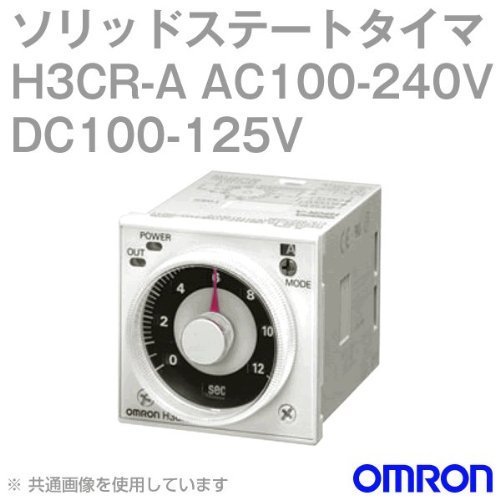

オムロン(OMRON) H3CR-A AC100-240V 50/60HZ DC100-125V (ソリッドステート・タイマ) NN

商品説明

定格 定格電源電圧 AC100～240V 50/60Hz
DC100～125V リップルは20%以下
許容電圧変動範囲 定格電源電圧の85～110%

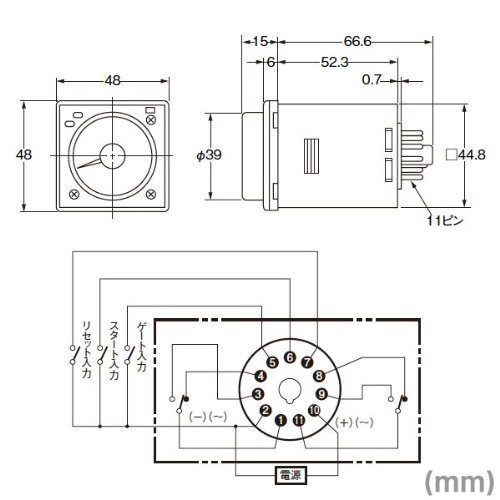

入力信号 リセット / スタート / ゲート
入力方式 無電圧入力
無電圧入力 短絡時インピーダンス: 1kΩ以下
短絡時残留電圧: 1V以下
開放時インピーダンス: 100kΩ以上
最小外部入力信号幅 0.05 s
消費電力（リレーON時） 約2VA / 1.6W （AC240V 60Hz時）
消費電力（リレーOFF時） 約1.3VA / 1.1W （AC240V 60Hz時）
復帰電圧 定格電源電圧の10%以下
時間レンジ数 14
設定時間範囲（各レンジ） 0.05s～1.2s / 0.12min～1.2min / 0.12h～1.2h / 1.2h～12h / 0.3s～3s / 0.3min～3min / 0.3h～3h / 3h～30h / 1.2s～12s / 1.2min～12min / 12h～120h / 3s～30s / 3min～30min / 30h～300h
動作モード オンディレー, フリッカオフスタート, フリッカオンスタート, シグナルオン/オフディレー, シグナルオフディレー, インターバル
制御出力（種類） リレー2c
制御出力（接点出力） 開閉容量 （抵抗負荷(cosφ=1)）: AC250V 5A / DC30V 5A
最小適用負荷: DC5V 10mA(P水準、参考値)
