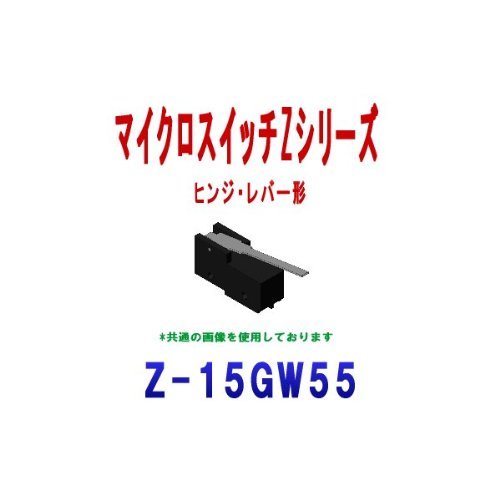

オムロン(OMRON) Z-15GW55 マイクロスイッチZシリーズ (ヒンジ・レバー形) NN

商品説明

定格
アクチュエータ ヒンジ・レバー形(R63.5・SUSレバー・OF小)
感度 標準
動作形 一般形
動作方式 スナップアクション
スイッチ機構 自己復帰機構
接触形式 単極双投形
接点構成 1c
接点間隔 0.5mm
端子仕様 はんだづけ端子
負荷 一般負荷
定格通電電流 15A
許容突入電流 常時閉路(NC): 30A
常時開路(NO): 15A
性能
許容操作速度 0.22mm/s～1000mm/s
許容操作頻度（機械的） 240回/分以下
許容操作頻度（電気的） 20回/分以下
接触抵抗 15mΩ以下(初期値)
(測定方法はDC6～8V、1Aの電圧降下法による)
絶縁抵抗 同極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
（DC500Vメガにて）
耐電圧 同極端子間: AC1,000V
充電金属部とアース間: AC2,000V
各端子と非充電金属部間: AC2,000V
（50/60Hz 1min）
取付方法 ねじ取り付け
ケース材質 熱硬化性樹脂
質量 約27g
