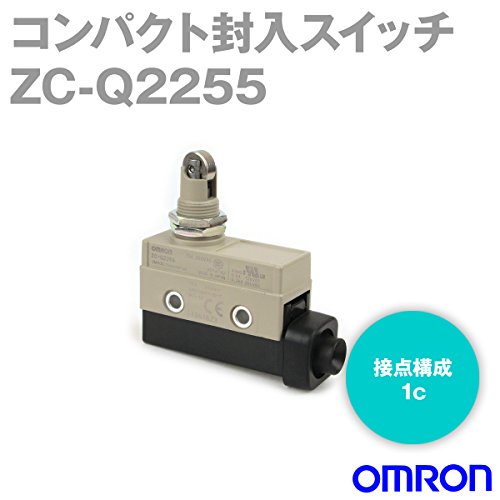

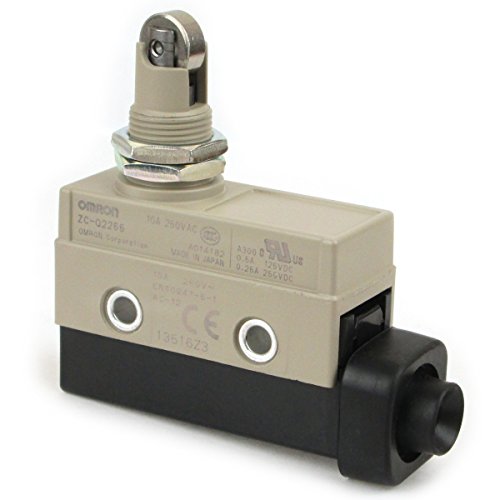

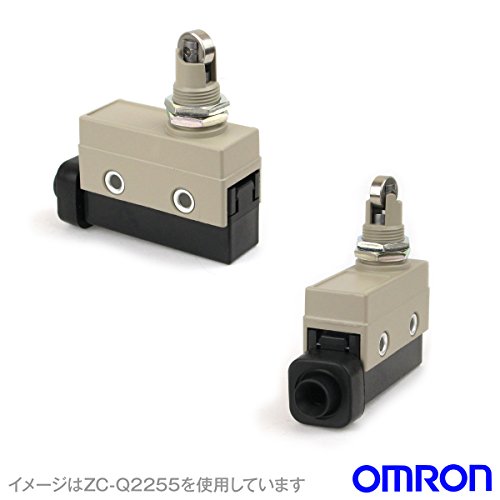

オムロン(OMRON) ZC-Q2255

商品説明

定格
形状・構造 汎用ヨコ型
寿命 一般形
動作方式 スナップアクション
アクチュエータ パネル取り付けローラ・プランジャ形
定格周波数 50/60 Hz
スイッチ機構 自己復帰機構
接触形式 単極双投形
接点構成 1c
負荷 一般負荷
許容突入電流 常時閉路(NC): 30A
常時開路(NO): 15A
保護回路 感電保護クラス: Class II
短絡保護装置: 10Aヒューズ 形gG(IEC269)
スイッチカテゴリー: D (IEC335)
性能
許容操作頻度（機械的） 120回/分以下
許容操作頻度（電気的） 20回/分以下
接触抵抗 15mΩ以下(初期値)
（測定方法は接触抵抗計による）
絶縁抵抗 同極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
（DC500Vメガにて）
耐電圧 同極端子間: AC1,000V
充電金属部とアース間: AC2,000V
各端子と非充電金属部間: AC2,000V
（50/60Hz 1 min）
取付仕様 パネル取り付け
側面取り付け
保護カバーをケースに装着する際、ケースに対して保護カバーをほぼ平行にしてから押圧し装着してください。
斜めの状態から押圧すると、ゴムパッキンが片ズレし
シール性が低下します。
