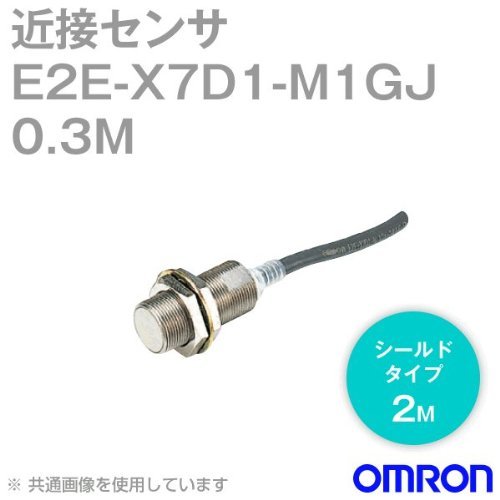

オムロン(OMRON) E2E-X7D1-M1GJ 0.3M

商品説明

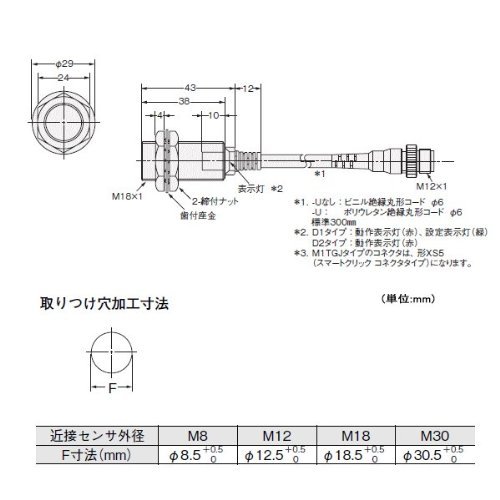

サイズ M18
シールド シールド
形式 形E2E-X7D1-M1GJ 0.3M
検出距離 7mm±10％
設定距離 *1 0～5.6mm
応差 検出距離の10％以下
検出可能物体 磁性金属（非磁性金属は検出距離が低下します）
標準検出物体 鉄18×18×1mm
応答周波数 *2 0.5kHz
電源電圧 DC12～24V リップル（p-p）10％以下（DC10～30V）
漏れ電流 0.8mA以下
制御出力 開閉容量 3～100mA、診断出力50mA ［D1（5）Sタイプのみ］
残留電圧 *3 3V以下（負荷電流100mA、コード長2m時、ただしM1J-Tタイプのみ5V以下）
電圧の影響 定格電源電圧±15％範囲内で、定格電源電圧時、検出距離の±1％以内
絶縁抵抗 50MΩ以上（DC500Ｖメガにて） 充電部一括とケース間
耐電圧 AC1,000V 50/60Hz 1min 充電部一括とケース間
*1. 緑色の表示灯が点灯する範囲でお使いください。（D2タイプを除く）
*2. 応答周波数は平均値です。
測定条件は、標準検出物体をもちい検出体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。
*3. M1J-Tタイプを使用する場合は、残留電圧が5Vとなりますので、接続機器とのインターフェース条件を確認の上ご使用ください。
