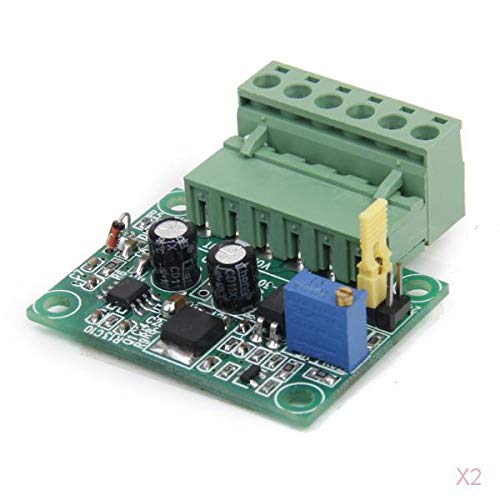

P Prettyia 電圧コンバータモジュール　　PWM信号　PWM 0-10V 　　デジタル　アナログ信号変換器モジュール　２個入り

商品説明

prettyia jp へようこそ！お客様からの連絡は24時間以内に対応いたします。どうぞよろしくお願いいたします。

概要：

- 0から10Vのアナログ信号にPWMデジタル信号。
- PWMデジタル信号0〜10 vでアナログ信号に変換する。
- 電源入力範囲：12V-30V（電源要件：100MAより）
- 信号インターフェーススイッチは、PLCまたはその他の工業用制御盤のために使用することができる。
- PWM受信周波数範囲：1 KHZ - 3kHzの。
- 現在の出力容量：10MA。
- 解像度：0.1V。
- 用法：ポテンショボードを調整することにより、異なる周波数のパルスのPWM信号の較正を一致させることができ

PWM信号入力レベル範囲 ：

- 5Vに挿入されたピークレベル、ジャンパーに10Vのピークに4.5V。主に、従来の産業用制御カードのためのこのタイプの信号（例えばMACH3ボードなど）、5VのCPUインタフェース用。
- 24Vに挿入ピークレベル、ジャンパーに24Vのピークに12。主に、従来のPLCインタフェースのためのこのタイプの信号

注意：

- 信号入力ポートが接続されていない場合には、出力ポートが10Vを与える。このモジュールの私たちのパワーは初めて、私たちはより良い、それを校正：振幅がジャンパーを対応する一致する、DIN-、DIN +に接続して、50％のデューティ比信号を見つける。周波数が1kHzの〜3kHzのであるとき、AO、GNDをテストするためにマルチメータを使用しています。メーターは、5Vの周りに表示されるべきである。我々は、マルチメータが5Vの鋭い示し作るために、コンバータモジュールのポテンショメータを調整します。これが完了すると、我々は、この変換器モジュールと、パルス信号を較正し、一致した。モジュールは、0.1Vの定義があります。出力電流10ミリアンペア。デューティ比が電圧とは逆になっている場合MACH3ソフトウェアのアクティブ·ローのPWM出力端子ステップを/、我々は選択することができたり、未セレクト。

パッケージに含まれるもの：

電圧コンバータモジュールへの1×PWM信号
