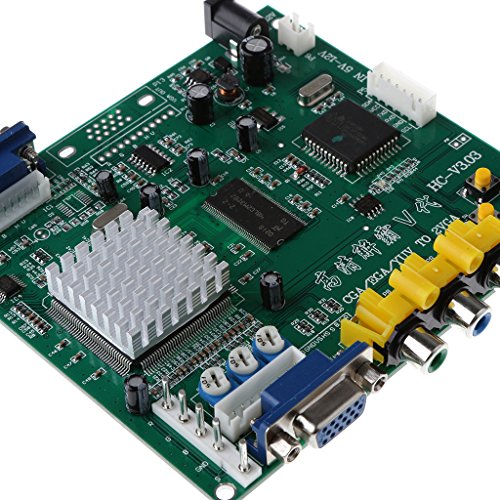

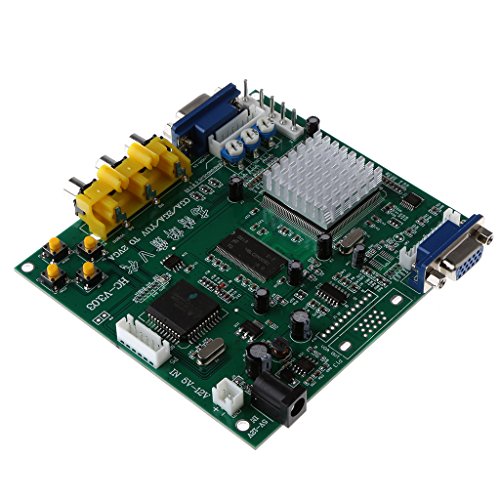

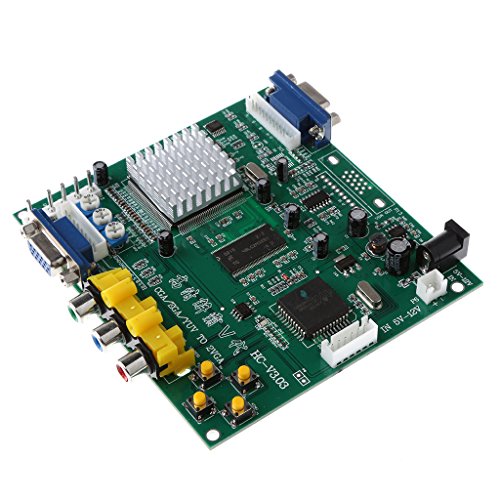

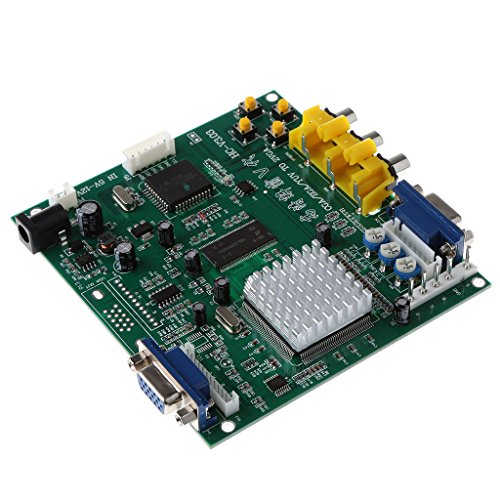

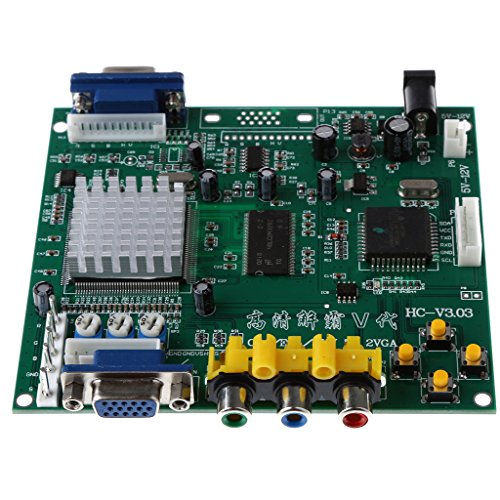

Perfk GBS8200　 HD変換ボード　　デジタル　24ビット　コンバータ　2ピン電源線 　8ピン信号線　

商品説明

説明:

- 最新かつ公式のGBS8200 HD変換ボード
- CGA / EGA / VGA / YUVコンポーネント信号入力をサポート
- 画像位置制御と画像ズーム制御をサポート
- 正確な1670万色変換用の真のデジタル24ビットA / Dコンバータ
- すべてのタイプのVGAモニタ（CRT、LCD、PDP、プロジェクタなど）をサポート
- VGA出力（640 x 480、800 x 600、1024 x 768、1360 x 768）をサポート
- CGA / EGA / VGA信号自動スキャン（15KHz、24KHz、31KHz）
- YUVコンポーネント信号の自動スキャン（480i、576i、720i、1080i、480p、576p、720p、1080p）
- オン　スクリーンディスプレイ（英語と中国語）

仕様:

- 入力電源：5VDC +/- 0.5V（2A）
- 入力信号：
- CGA / EGA
- 14.5kHz〜16.5kHz
- 23.5kHz〜25.5kHz
- 30.5kHz〜32.5kHz
- RGBHV：30.5kHz〜32.5kHz
- VGA：30.5kHz〜32.5kHz
- Ypbpr：480p、576p、720p、1080p
- Ycbcr：480i、576i、720i、1080i
- 出力信号：VGA：640 * 480,800 * 600,1024 * 768,1360 * 768
- ユーザーコントロール：
- 入力スイッチ、画像ズーム、画像位置、
- 出力解像度、RGBゲイン調整。

- 「OSD」メニューを開き、を入力します。
- ¡¡
- ¡DOWN / AUTO¡±を押し下げてください。
- このキーを押す：オートスキャンCGA / EGA信号
- このキーを5秒以上押すと、システムがリセットされます。
- （OSDメニューを開くとこの操作は無効です）
- "SW"スイッチ入力信号Ypbpr / RGBS / RGBHV。
- （OSDメニューを開くとこの操作は無効です）
- ¡°クランプspと¡°クランプ¡¯¡¯トンを調整してくださいこのモニターを除いて黒い項目や画像の変色です。
- より多くの機能を制御するには、OSDを見て操作してください。
- モニターに信号がありません
- すべてのケーブルが接続されていることを確認してください。電源がオンになっていることを確認します。
- モニターに「信号なし」と表示されます
- 「SW」を押して入力信号を切り替えてください。
- 入力がサポートしていない
- モニターに「入力がサポートされていません」と表示されたら、低解像度に変更する必要があります。
- 「DOWN / AUTO」を5秒以上押して放してください。解像度を800 * 600にリセットします。
- イメージがあなたの画面に満ちていない
- メニューを入力して画像の位置とズームを調整してください。
- 画像が揺れたり凍ったりする
- 「DOWN / AUTO」を押すと、入力信号を自動スキャンして画像を復元します。
- 画面上に黒い項目を表示するか、またはすべての画面が黒すぎるか、または変色する
- 「クランプspとクランプstを調整してください。クランプstをクランプspより小さくしてください。
- 私たちは¡°クランプ¡°SET¡°03¡±¡°クランプsp¡±SET¡°04。
- 画像の色が正しくない
- RGB VRを調整してください。
- カラー：グリーン
- サイズ：約115 * 115 * 20mm
- ケーブル長： 50cm

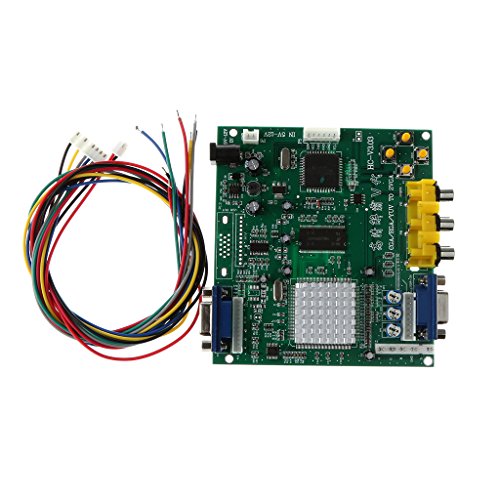

パッケージに含まれるもの:

1個のコンバータボードGBS8200
1本の2ピン電源線
1本の8ピン信号線
