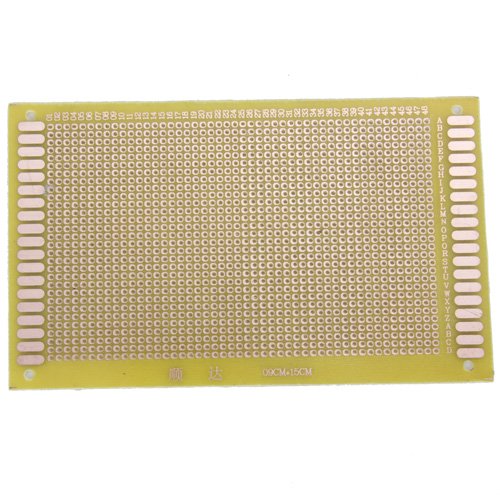

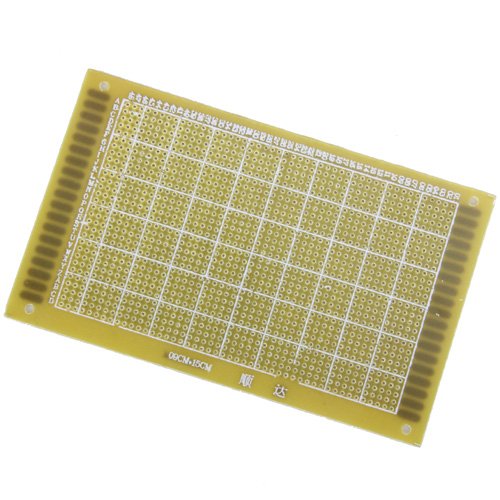

Perfk PCBボード DIY　ユニバーサル 基盤 万能　電子回路　回路設計　プリント基板 片面　 ユニバーサル　　9X15cm

商品説明

PCBプリント回路基板を両面

これは回路設計を試すための素晴らしいツールです。

説明：

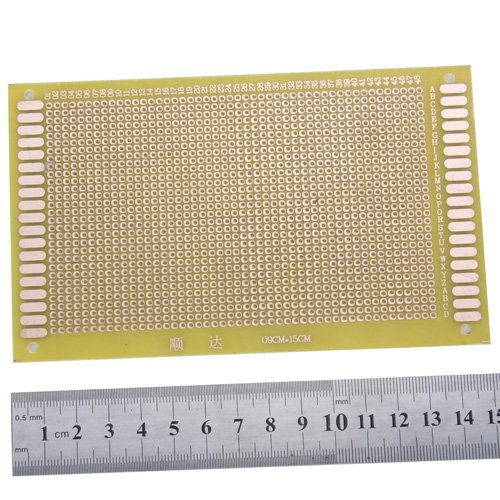

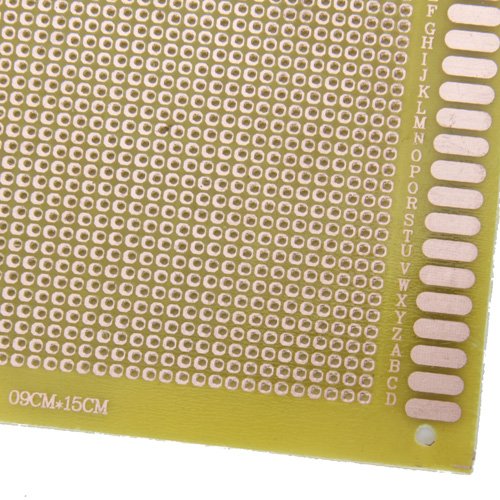

- 電子回路のプロトタイプを構築するための偉大な個々の穴を簡単に参照のための両面に印刷された数字を参照して各ユニットは、トランジスタ、ダイオード、LEDの抵抗、コンデンサ及び部品のあらゆる種類を受け入れますサイズ：約。 150（L）×90（幅）×1（厚さ）mm 材質：ガラスエポキシ穴径：約。 1ミリメートルホールピッチ：約。 2.54ミリメートル（中心間） 穴の数：1600

パッケージに含まれるもの：

1×9X 15センチメートル（3.5×6）、PCB

キーワード：片面PCB、ユニバーサル基板、プリント基板、プリント基板
