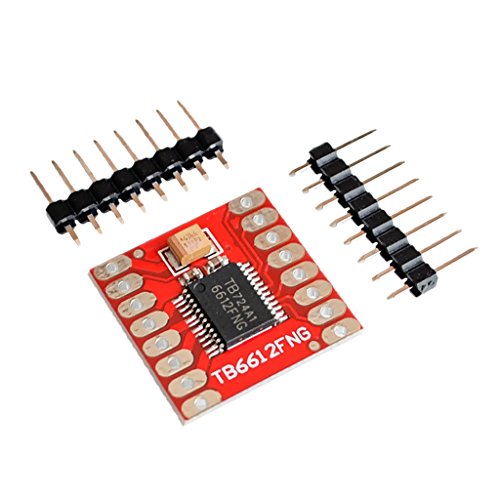

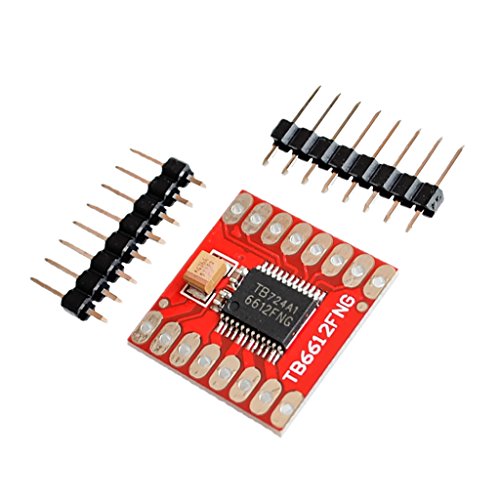

Perfk DCステッパ　ドライバコントローラ基板　Arduino マイクロコントローラ用　デュアルモータ　TB6612FNG

商品説明

説明:

- 電源を節約するスタンバイ制御

- CW / CCW /ショートブレーキ/ストップモーター制御モード

- サーマルシャットダウン回路、低電圧検出回路内蔵

- TB6612FNGのすべてのピンは、0.1インチ間隔のピンに分割されています

- 両方の電源ラインのフィルタリングコンデンサ

仕様:

- 寸法：約12mm×12mm / 0.8×0.8インチ。

- 電源電圧：VM = 15V max- VCC = 2.7-5.5V。

- 出力電流：Iout = 1.2A（平均）/ 3.2A（ピーク）

サイズチャート:

TB6612FNGモータドライバは、1.2A（3.2Aピーク）の定電流で最大2台のDCモータを制御できます。

2つの入力信号（IN1とIN2）を使用して、CW- CCW-ショートブレーキとストップの4つの機能モードの1つでモータを制御することができます。

2つのモータ出力（AとB）を個別に制御することができます。各モータの速度は、最大100kHzの周波数を持つPWM入力信号によって制御されます。

モータをスタンバイモードから外すには、STBYピンを "H"にする必要があります。

ロジック電源電圧（VCC）は2.7-5.5VDCの範囲にあり、モータ電源（VM）は最大15VDCに制限されています。

出力電流は、チャネルあたり最大1.2A（短単一パルスの場合は最大3.2A）です。

デカップリングコンデンサは両方の電源ラインに含まれています。

TB6612FNGのすべてのピンは2つの0.1インチピッチヘッダーに分割されています。

ピンは、入力ピンが一方の側にあり、出力ピンが他方の側にあるように配置されています。

パッケージに含まれるもの:

1ｘデュアルモータドライバモジュール
