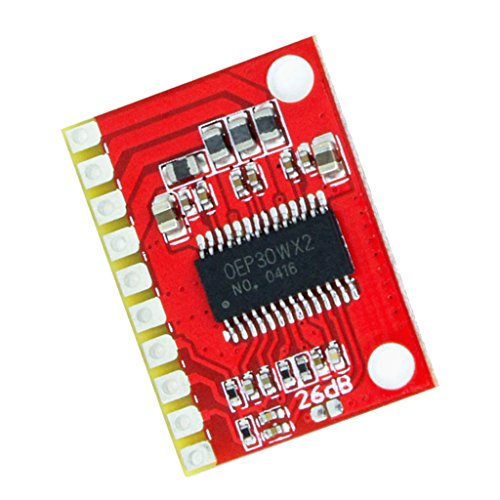

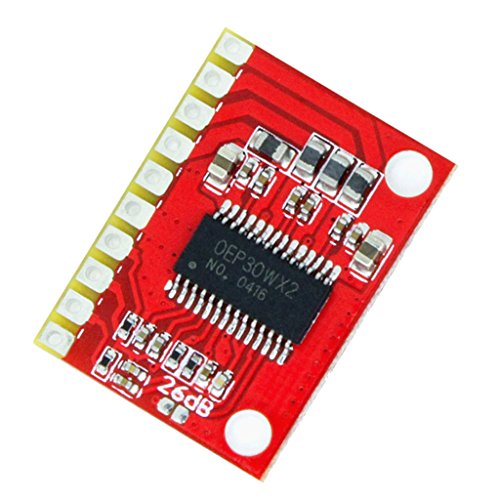

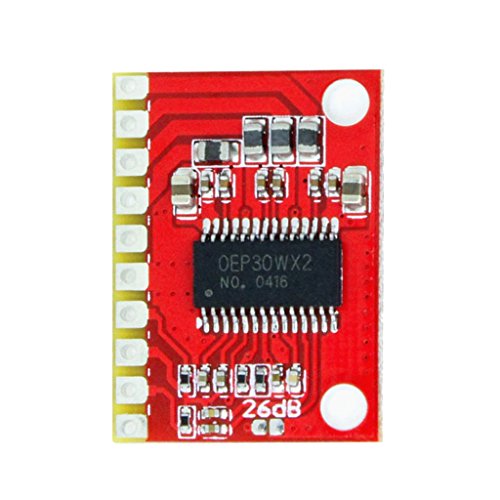

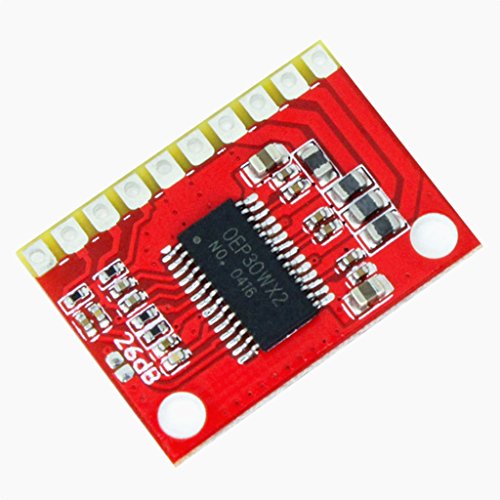

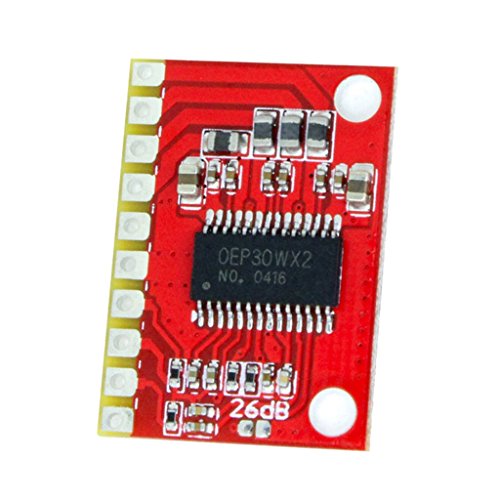

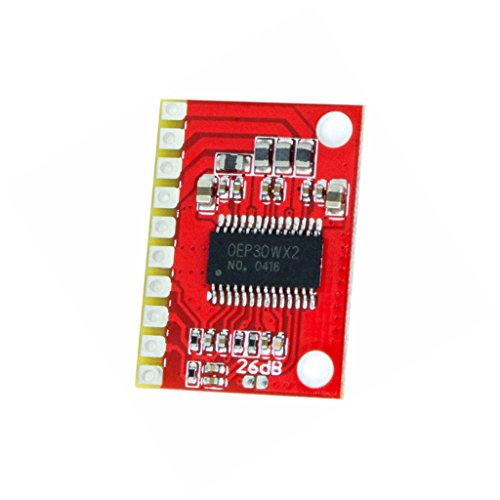

Perfk 30W + 30W　アンプボード　D級　デジタル　パワーアンプモジュール　ダブルチャンネル　短絡保護　オーディオ　　　

商品説明

説明:

- 短絡保護を出力します。
- ミニ小型、インストールが簡単です。
- 30Wデュアルチャンネル、ヒートシンクなし。

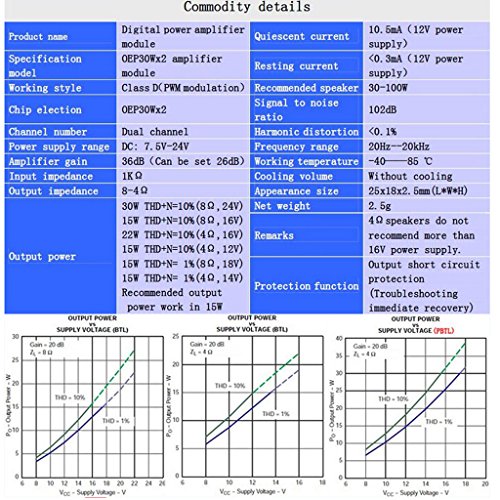

仕様:

- サイズ：25 x 18 x 2.5 mm / 1 x 0.7 x 0.1インチ

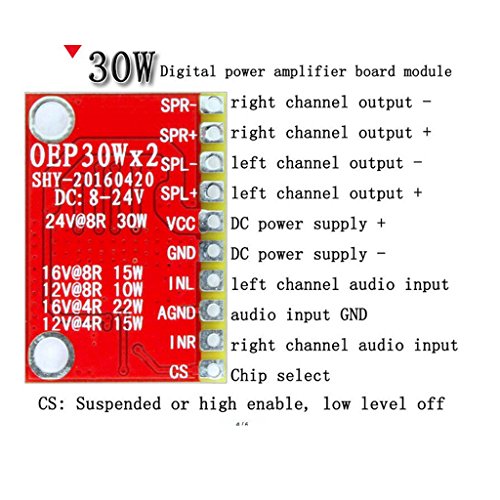

- ピンの定義
- 1.CS：チップセレクト（浮動または高、ブート、低、オフ）
- 2.INR：右チャンネルオーディオ信号入力が正
- 3.AGND：オーディオ信号入力共通グランド
- 4.INL：左チャンネルオーディオ信号入力正
- 5.GND：電源グランド
- 6.VCC：健全なパワーポジティブ
- 7.SPL +：左チャンネル出力が正、次にホーン+
- 8.SPL-：左チャンネル出力が負、次いでスピーカ -
- 9.SPR +：右チャンネル出力が正、次にホーン+
- 10.SPR-：右チャンネル出力が負、その後スピーカー -

パッケージに含まれるもの:

1ｘ30W + 30Wデジタルパワーアンプボード
