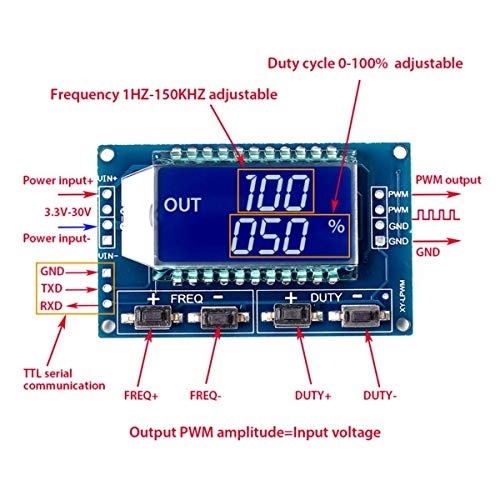

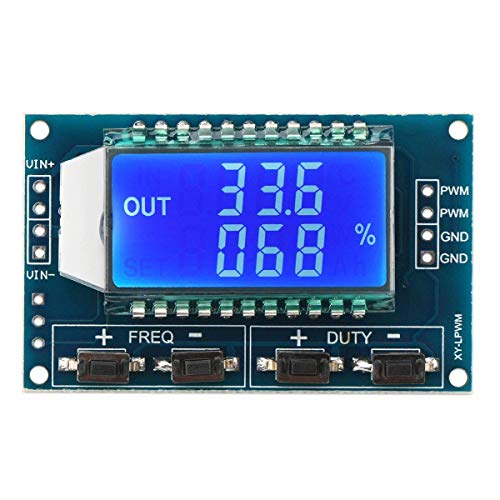

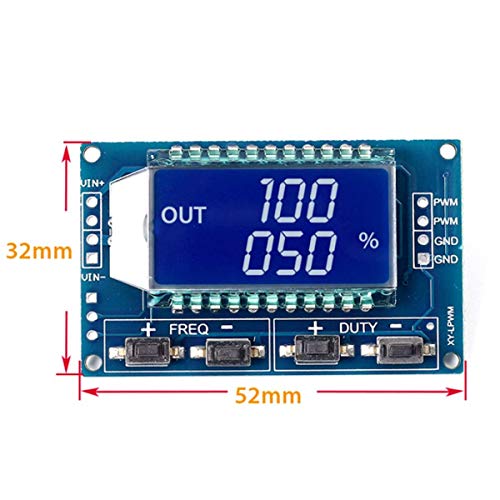

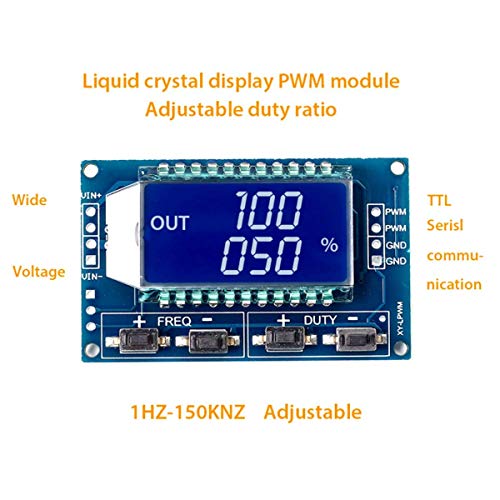

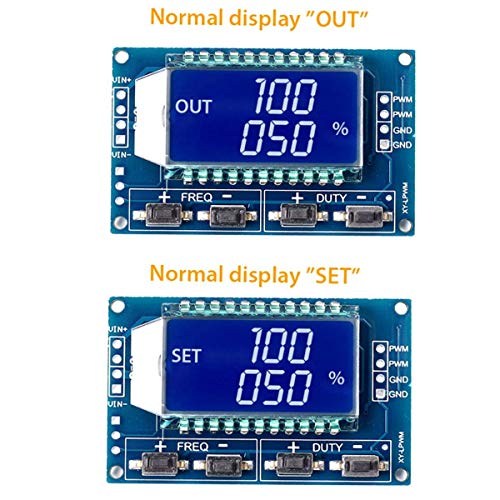

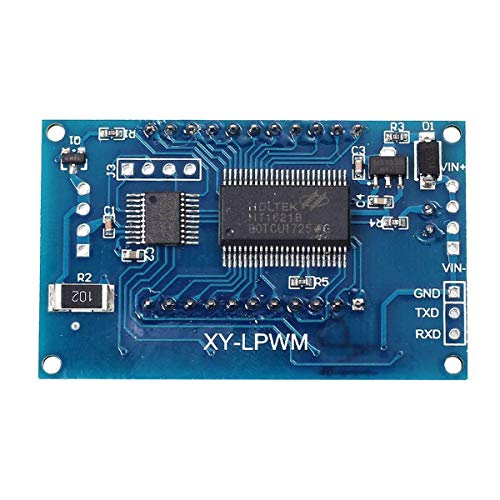

2pcs LCDディスプレイPWM周波数計波信号発生器モジュール 1〜150kHzデューティ比0〜100％方形波長方形

商品説明

モジュールパラメータ：
使用電圧：3.3〜30V;
周波数範囲：1Hz〜150KHz;
周波数精度：各レンジの精度は約2％です。
信号負荷容量：出力電流は約5〜30mAにすることができます。
出力振幅：電源電圧に等しいPWM振幅。
周囲温度：-20〜+ 70℃。

応用：
実験的な開発と使用のために方形波信号を生成する方形波信号発生器として使用されます。
方形波信号を生成してモータドライバを制御するために使用されます。
MCUが使用する調整可能なパルスを生成します。
調整可能なパルスを生成し、関連する回路（PWM調光および他のアプリケーション）を制御します。
シリアルポート制御：

通信規格：
9600bpsデータビット：8
ストップビット：1
チェック桁：なし
フロー制御：なし

PWMの周波数を設定する
F101：周波数を101HZ（001〜999）に設定します。
F1.05：周波数を1.05KHZ（1.00〜9.99）に設定する
F10.5：周波数を10.5KHZ（10.0〜99.9）に設定する
F1.0.5：周波数を105KHZに設定する（1.0.0〜1.5.0）

PWMデューティサイクルを設定する
DXXX：PWMデューティサイクルをXXXに設定：（001〜100）
このようなD050、設定されたPWMデューティサイクルは50％

セットされたパラメータを読み込む
設定されたパラメータを読み取るための "読み取り"文字列を送信します。
セットアップが正常に戻ります。
セットアップが失敗しました：FALL。

パッケージ内容：

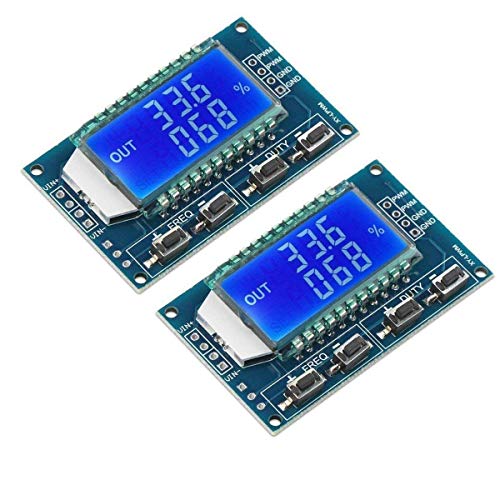

2 * 1Hz〜150Khz 3.3V〜30V信号発生器
