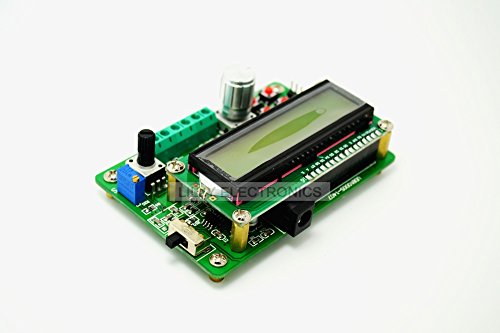

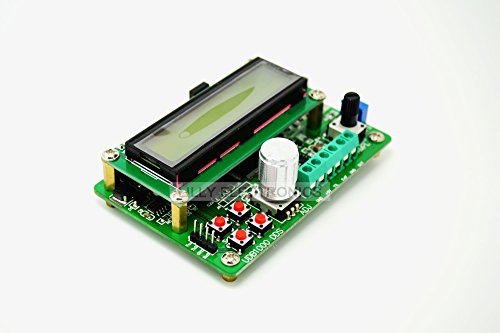

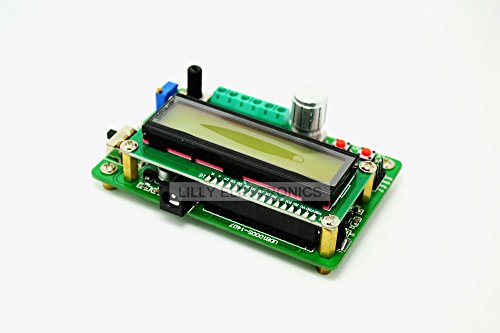

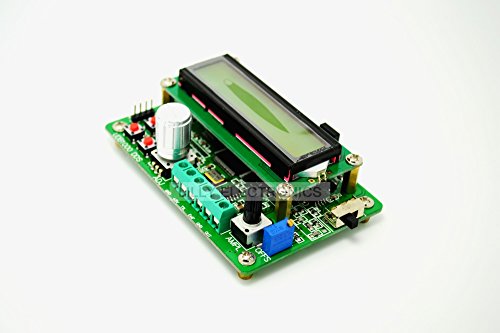

Q-BAIHE UDB1005Sファンクション信号発生器のソース周波数カウンタDDSモジュールウェーブ5MHzのUSBケーブルで

商品説明

仕様：
1.周波数範囲：5MHz
2.解像度：0.01Hz
3.出力波形：正弦波、方形波および三角波
4.出力振幅：≧10Vp-p（信号出力、無負荷）
5.出力インピーダンス：50Ω±10％（信号出力）
6.DCオフセット：±2.5V（無負荷）
7.Display：LCD1602
8.周波数安定度：±1×10-6
9.周波数精度：±5×10-6
10.正弦波歪み：≦0.8％（基準周波数は1kHz）
11.Triangle linearity：≥98％（0.01Hz〜10kHz）
12.矩形波の立ち上がりと立ち下がり時間：≤100ns
13.Square Wave Duty範囲：1％〜99％
14.振幅：> 3Vp-p
15.Fan Out：20TTL以上の負荷
16.カウンターの範囲：0-4294967295
17.周波数測定器の範囲：1Hz〜60MHz
18.入力電圧範囲：0.5Vp-p〜20Vp-p
19.Saveとパラメータをロード：0-9（0はデフォルトの負荷です）

フィーチャー：
1.信号発生器のソースモジュールは、高い安定性と低歪みの文字のDDS技術とFPGAデザインを使用して、電子工学、実験室、生産ライン、教授や科学研究の理想的な機器です。 2.周波数の範囲は0-60MHzでありば、測定可能です。
3.信号出力端子と接続していいです。
信号のプラスは8番と接続して、マイナスは7番と接続してください。
詳しい接続方法は図解を参考にしてください。
4.USBケーブルはパソコンと接続して、出力信号の周波数と波形をコンロールできることです。
5.USBケルブルが無ければ、スクリーンにデータが表示されます。
6.英語の説明書してはしていません。
http://www.lillyelectronics.com/download/UDB100xS-User-Manual.pdf

パッケージ：

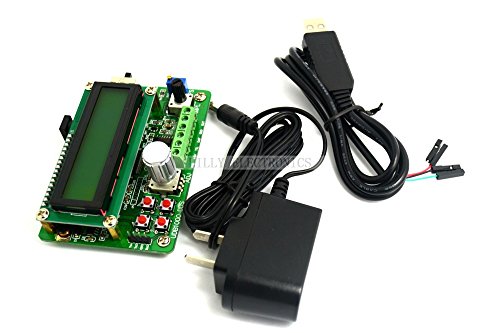

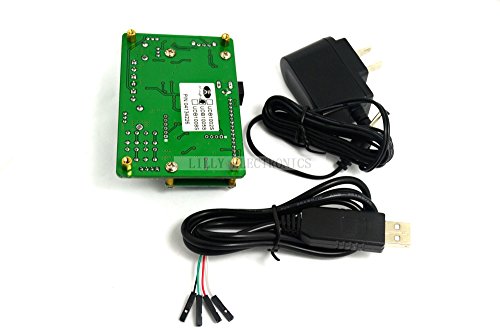

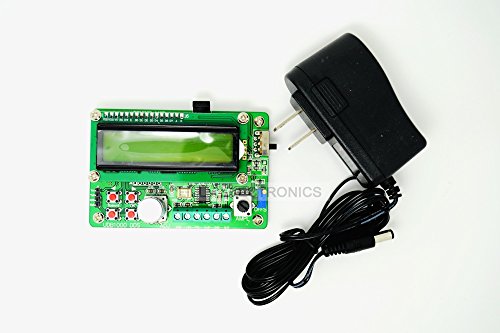

1 x UDB1005S機能信号発生器ソース周波数カウンタDDSモジュール波5MHz
