Q-BAIHE L25前段インテグレーテッドアンプ仕上げボードデュアルチャンネル250W8R

商品説明

规格：

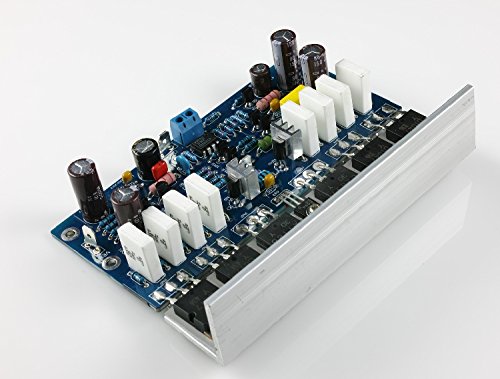

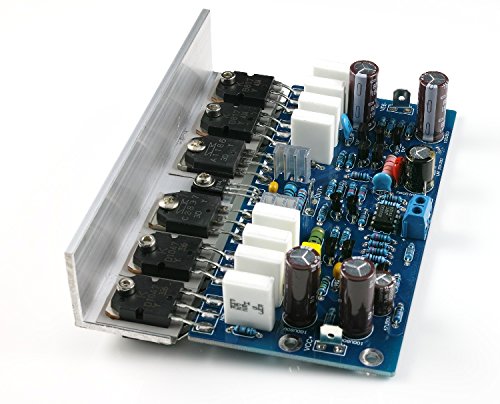

L25 合并式功放 成品板。
顶级模拟放大器，由LJM 设计。

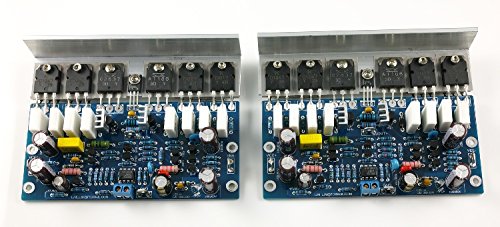

双声道，共两片电路板。

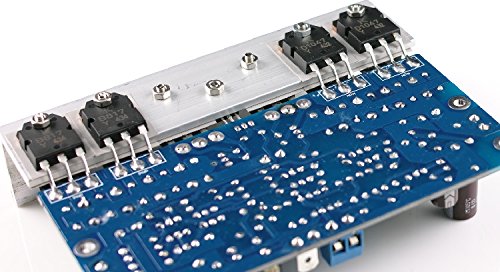

每声道采用四对原装进口KEC KTB817 KTD1047晶体管
采用三肯LAPT类型音频名管2SA1186 2SC2837做为驱动管.
前级采用原装JRC4580 DD超低噪声，超低失真 运放。无耦合直流放大.
采用军工PCB 材料工艺。
所有元件均为全新正品，非散货，保证质量

L25 合并式放大器参数:
输出功率 250W 8R ,500W 4R + -70V供电.
200W 8R ,400W 4R + -63V 供电.
125W 8R, 250W 4R + -50V供电.
250W 4R,500W 2R + -50V 供电

最大输出电流 20A ,输出最大电压正弦波+ -67V.(+ -70V供电下)
静态电流每声道 20MA
静态功耗=供电电压* 0.02(2W+ -50V)
供电电压范围Power Supply Voltage:+ - 24V至+ - 70V

推荐供电电压以及散热器标准 :
+ -35至+ -50V,散热器每声道0.5KG
+ -40至+ -60V,散热器每声道1KG
+ -60V 至+ -70V,散热器每声道2KG.

如果使用+ -60V以上电压.由于发热比较大,建议在角铝的背面涂上硅脂.
与大散热器作良好导热.
前级增益 4.7倍.后级增益25倍.总增益117倍.
频响范围 5 HZ-300 K HZ -3DB. 20HZ-20K HZ + -0.2DB.
失真 100W 1K HZ THD < 0.01%
阻尼系数 > 3000 ,8欧姆负载.
信噪比>97DB.
输入灵敏度:0.6V RMS 250W 8R功率

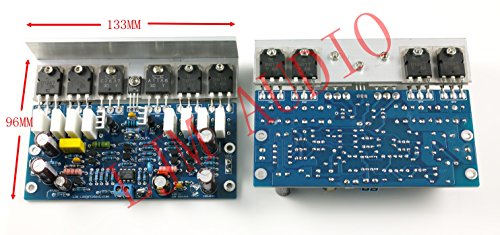

尺寸大小:长130MM，宽95MM包括角铝.

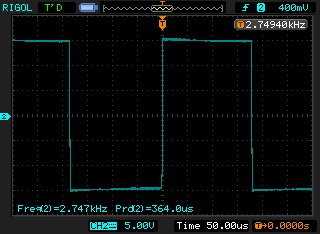

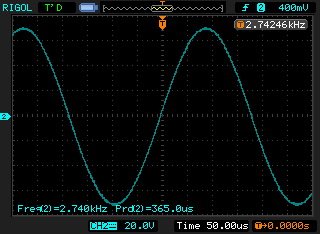

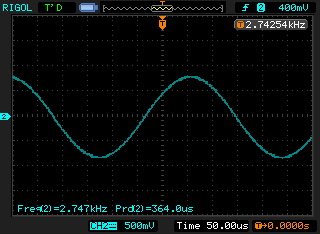

输入信号与输出信号测试.
输入信号0.7V 时,输出信号大约70V .输出功率 250W 8R.
测试环境.角铝温度需安装较大散热器或者风扇.使角铝温度小于55C度.
