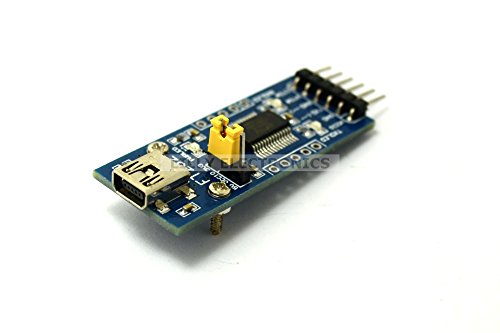

Q-BAIHE FT232モジュール、FT232 USBからシリアル、USBからTTL、FT232RLモジュールUART

商品説明

製品導入
機能：USBからシリアルポート
最も重要な機能：3つの電源モードをサポート：5V外部電源; 3.3V外部電源;外部電源（3.3V〜5Vが必要）
3つのLEDが付属しています：TXD LED; RXD LED; POWER LED;
代表的なアプリケーション：MCUとPCとの通信（UARTプロトコルを使用するソフトウェア、USBインタフェースに基づくハードウェア）
主なリソース：FT232、USBミニインタフェース、UARTインタフェース、電源モード選択インタフェース

この情報には以下が含まれます：
回路図
USBドライバ
関連するPDFデータ

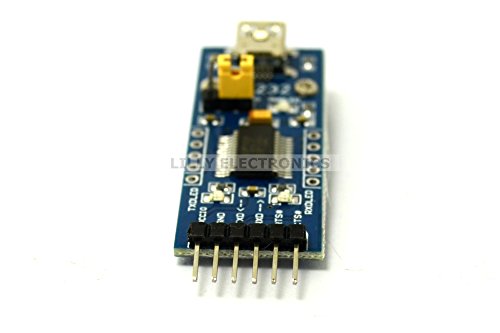

使用方法：（ここでは、MCUを例として、各PIN接続にアクセスします）
VCCIO：入力3.3V-5V（モジュールは外部電源、ジャンピングジャンパキャップ）または出力3.3Vまたは5V（モジュールはUSB電源、ジャンパキャップへの3.3Vまたは5Vへのジャンプ）
GND：GNDに接続  TXD：MCU.RXに接続（信号フロー：MCU.RX«FT232«PC.TX）
RXD：MCU.TXに接続（シグナルフロー：MCU.TX»FT232»PC.RX）
RTS＃：MCU.CTSに接続する（信号の流れ：MCU.CTS«FT232«PC.RTS）
CTS＃：MCU.RTSに接続（シグナルフロー：MCU.RTS»FT232»PC.CTS）

特記事項：
サポートwindows8。
TXD、RXD、RTS＃、CTS＃：針から曲げます。
残りのPIN：溶接された行のピン、行のシートではなく、配布システムのピン、行のシート、ユーザー定義、挿入、またはユーザーシステムへの挿入。

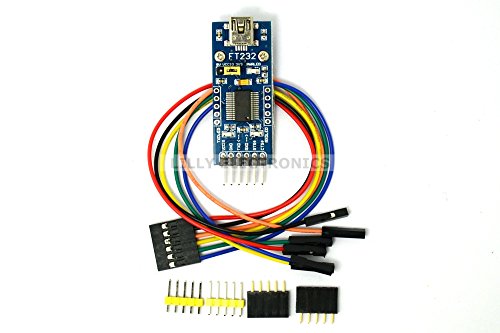

パッケージ：
1pc FT232モジュール
