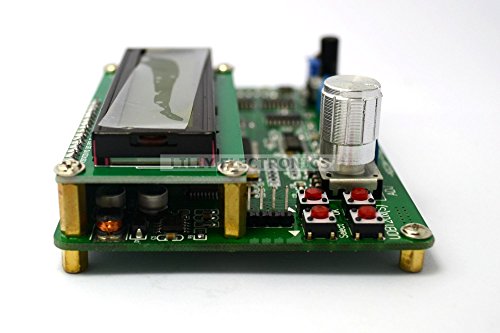

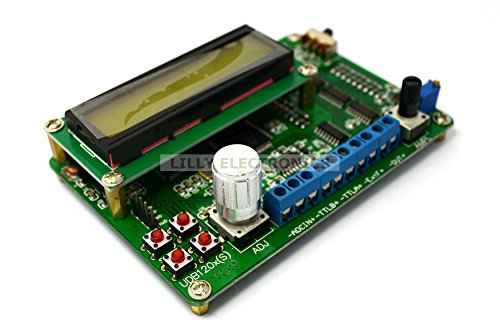

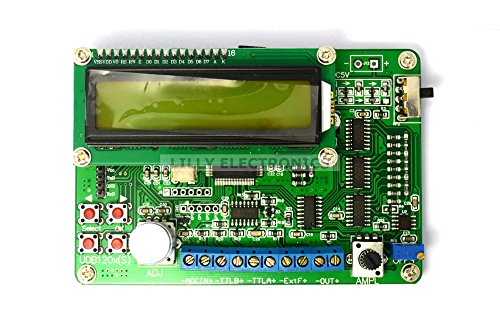

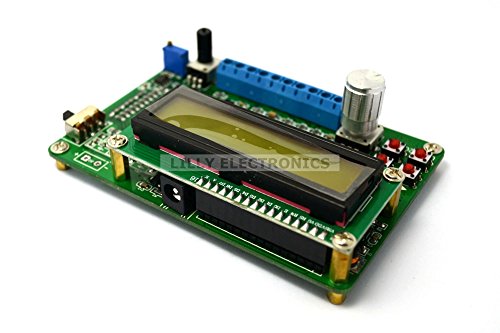

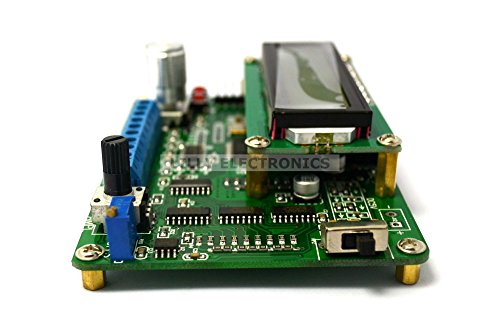

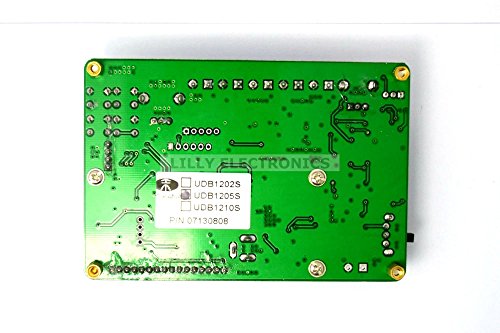

Q-BAIHE UDB1205S 5MHz DDS機能周波数掃引機能付き信号発生器ソース

商品説明

仕様：
1.Display：LCD1602
2.DCオフセット：+ / = 2.5V（無負荷）
3.解像度：0.01Hz（10MHz）
4.Model Number：5MHz UDB1205S
5.直線性直線性：＆gt; 98％（0.01Hz~10kHz）
6.方形波の立上り時間と立下り時間：100ns
7.周波数範囲：0.01Hz〜5MHz（UDB1205S）
8.出力インピーダンス：50Ω+ / = 10％（信号出力）
9.Squareウェーブデューティレンジ：1％-99％（デジタル制御モード）
10.正弦波歪み：0.8％（基準周波数は1kHz）

機能：
主要技術データ
1.信号出力機能
出力振幅：9Vp-p（信号出力、無負荷）（MAX）、約0.1Vp-p（MIN）
出力インピーダンス：50オーム+/- 10％（信号出力） DCオフセット：+/- 2.5V（無負荷）
ディスプレイ：LCD1602
周波数範囲：
0.01Hz~2MHz（UDB1202）
0.01Hz~3MHz（UDB1203）
0.01Hz~5MHz（UDB1205）
0.01Hz~10MHz（UDB1210） 解像度：0.01Hz（10mHz） 周波数安定度：+/- 1x10-6
周波数精度：+/- 5x0-6
正弦波歪み：0.8％（基準周波数は1kHz）
Trinagle linearity：＆gt; 98％（0.01Hz~10kHz）
矩形波の立上りおよび立下り時間：100ns
Square Waveデューティレンジ：1％~99％（デジタル制御モード）
2.TTL出力機能
周波数範囲：
0.01Hz~2MHz（UDB1202S）
0.01Hz~3MHz（UDB1203S）
0.01Hz~5MHz（UDB1205S）
0.01Hz~10MHz（UDB1210S）
振幅：＆gt; 3Vp-p
ファンアウト：＆gt; 20 TTL負荷
3.COUNTER関数
カウンタの範囲：0-4294967295
周波数メーターの範囲：1Hz-60MHz
入力電圧範囲：0.5Vp-p -20Vp-p
4.ADC機能
電圧測定範囲：0〜5V
分解能：0.001V（1mV）
精度：+/- 0.5％
5.SWEEP機能（UDB100xSシリーズ対応）
周波数範囲：FM1〜fM2
掃引時間：1s-99s
6.その他
パラメータの保存と読み込み：M0〜M9（M0：デフォルトの読み込み）

パッケージ：

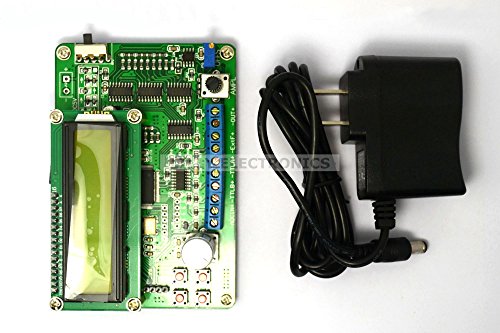

1 x UDB1205Sアダプター付き
