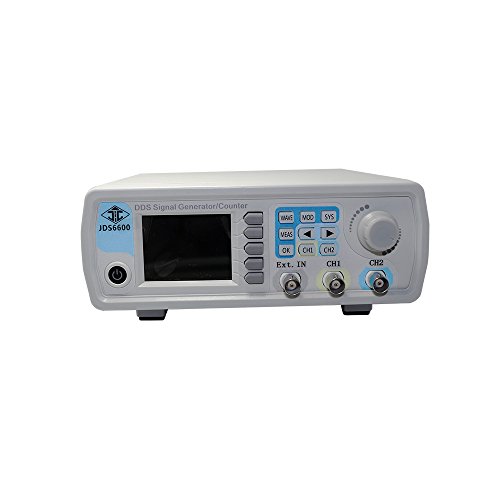

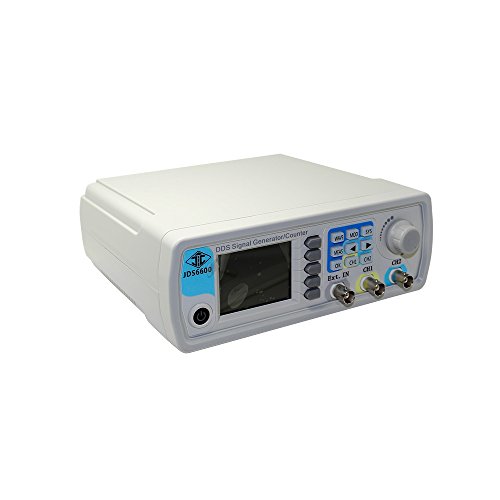

Q-BAIHE 高精度デュアルチャンネル信号発生器DDS直接デジタル合成技術任意波形周波数計266MSa / s 0〜60MHz
- メーカー
- Q-BAIHE
- JAN
- MH-JDS6600-60M/JP
- メーカー品番
- MH-JDS6600-60M/JP
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
一般的な技術パラメータモデル：JDS6600-60MHz
正弦波周波数範囲：0〜60MHz
正方形の周波数範囲：0〜15MHz
トライアングル周波数範囲：0〜15MHz
パルス周波数範囲：0〜6MHz
TTLデジタル周波数範囲：0〜6MHz
任意波周波数範囲：0〜6MHz
立上り時間：≤15nS
パルス幅調整範囲：30nS-4000S
最小周波数分解能：0.01μHz（0.00000001Hz）
周波数精度：±20ppm
周波数安定度：±1ppm / 3時間
波形特性波形：正弦波、方形波、三角波、パルス（デューティサイクル補正、
パルス幅とサイクル時間調整可能）、任意波、CMOS、DCレベル、半波、全波、ポジサダー、ネガラダー、ノイズ、指数関数的立ち上がり、指数関数的立ち下がり、トーン、シンクパルス、ローレンツパルス、および60種類のユーザー定義波形が含まれます。
波形垂直解像度：14ビット
波形サンプリングレート：266MSa / s
波形長：波形長
表示タイプ：2.4インチTFTカラーLCD
インターフェイスモード：インターフェイスモード
インターフェイスモード：TTLレベルモードのシリアルインターフェイスがあり、セカンダリ開発に便利です。
通信速度：通信速度
通信プロトコル：コマンドラインモード、オープンプロトコルを採用

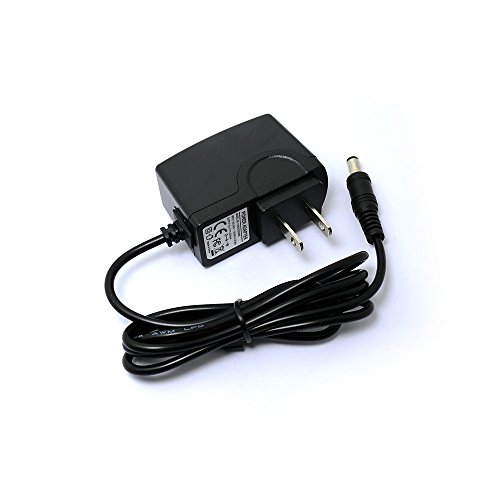

電圧範囲：DC5V±0.5V
製造プロセス：製造プロセス

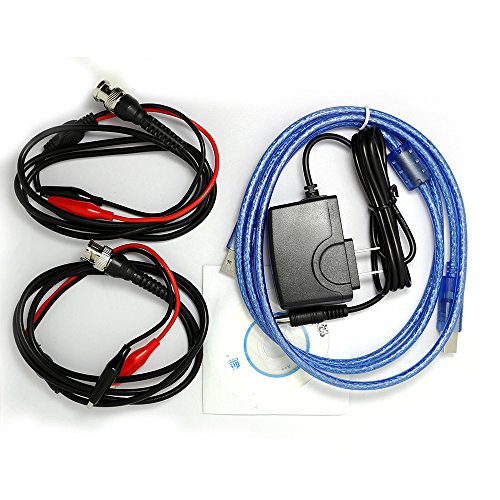

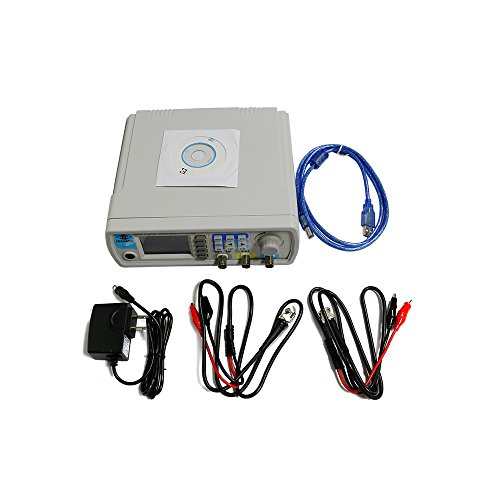

パッケージに含まれるもの：
1x信号源発生器
1x USBケーブル
1倍のCD
1x Q9クリップケーブル
2x BNCテストケーブル
特記事項
- 320 * 240 2.4 "TFTカラーLCDディスプレイを採用し、同時にCH1とCH2のパラメータを表示し、カスタム波形のパターンを再現することができます
- 従来のパッチキーの代わりにソフトシリコンキーを使用し、高感度と操作に便利です。DDSダイレクトデジタル合成技術を使用して、正確で安定した低歪みの出力信号を生成します
- マックス 最大15MHz / 30MHz / 40MHz / 50MHz / 60MHz（オプション）、266MSa / sのサンプリングレート、14ビット垂直解像度の出力周波数（サイン波）
- 完全に独立したデュアルチャンネル出力、同期動作と調整可能な位相差。矩形波性能の大幅な改善
- 任意の波記憶機能の60グループ、各グループのメモリの深さは2048 * 14ビットです。 高周波精度と分解能：最大10 ^（ - 6）の周波数精度、全レンジ周波数分解能は0.01μHzです
