DSO168ミニポータブル1.8インチカラーディスプレイデジタルオシロスコープ/ DIYキット/プローブキット/ 20M帯域幅50Mサンプリングレート
- メーカー
- RUIBISITE
- JAN
- 0704529692448
- メーカー希望小売価格
- ¥5,899
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
概要
FNIRSI-168は、50MS / sのサンプリング・レート、20MHz帯域幅の超小型デジタル・オシロスコープで、エレクトロニクス・マニアや回路開発者向けに設計されています。
それがDIYであろうと研究教育であろうと、車両のメンテナンスであろうと、機器の修理であろうと、すべてが良い選択です。
製品仕様
アナログ帯域幅：20MHz
最大リアルタイムサンプリングレート：50MS / s
垂直感度：50mV / div〜200V / div
水平時間ベース範囲：100mS / div〜100nS / div
最大入力電圧：40V（1Xプローブ）、800V（10Xプローブ）
保管深度：384KB
入力抵抗：1M
ADC精度：8ビット
カップリングモード：AC / DC
トリガーモード：連続
トリガ・エッジ：立ち上がり/立ち下がりエッジ
外部トリガ電圧0-40V
ディスプレイ：TFTカラーディスプレイ
電源：内蔵800mAhリチウム電池
サイズ：73mm * 55mm * 10mm
重さ：49g

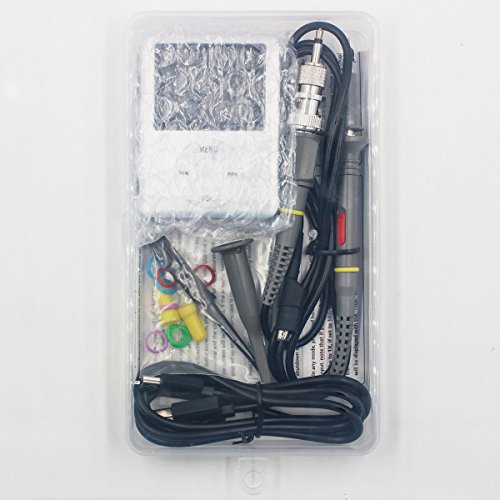

パッキングリスト：
1 *オシロスコープのホスト

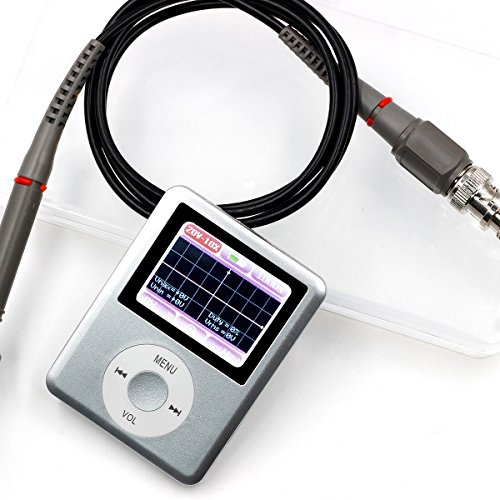

1 * 40MHz 10Xプローブ（3.5mm〜BNCスイッチヘッド）
1 * MINI USBケーブル
1 *ユーザーマニュアル（英語）
注意：
9V急速充電を使用することを禁止され、それ以外の場合は、オシロスコープのパワーチップを焼損します
測定信号が40Vより大きい場合は、プローブハンドルを10Xに切り替えることを忘れないでください。そうしないと、オシロスコープが焼損することがあります
は、その他の詳細については、ユーザーズマニュアルを参照してください。
特記事項
- サンプリングの速さ：本機器はメモリ圧縮技術を使用し、波形の更新画面がちらつくことはありません。 20MHzのアナログ帯域幅および50MS / sのサンプリングレート
- 20MHzの帯域幅は、アンプ、発振器、自動制御システム、DC / DC、インバータ、スイッチング電源などの設計と研究を満足させることができます。

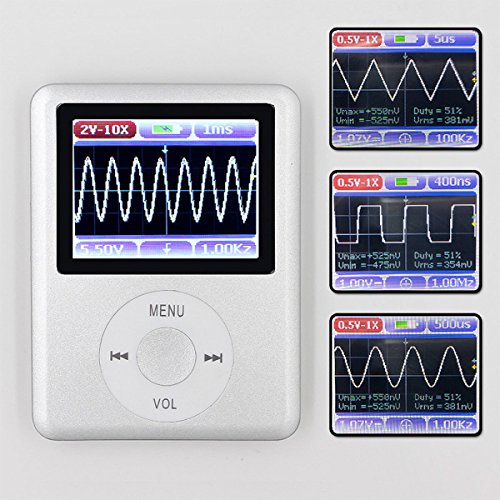

- 測定電圧範囲が広い：1Xは0〜40Vを測定することができ、10Xは40〜600Vを測定することができます。 表示周波数：Vmax、Vmin、Duty、Vrms、Vpp。いつでも波形を一時停止することができます（一時停止機能付き）

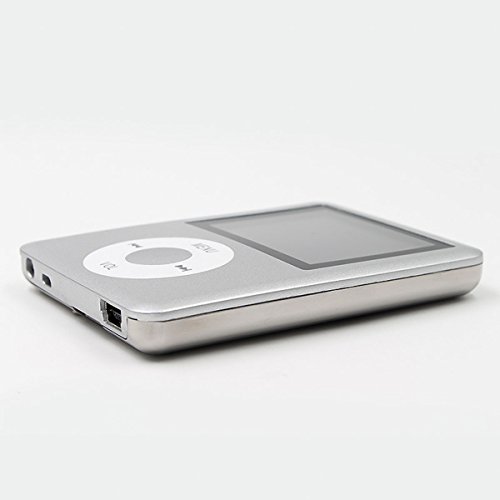

- 73mm * 55mm * 10mmの超小型1.8インチカラーLCD TFTを特徴とする。 他のオシロスコープ操作とは異なり、シンプルでポータブルです。 内蔵の800mAhリチウム電池とスマート充電管理、超低消費電力。 一度完全に充電されると、6時間使用し続けることができます。
- MODEボタンを長押しして起動してください。 任意のモードでMODEボタンと下ボタンを押して、シャットダウンプロンプトページを表示します。 MODEボタンをもう一度押して、シャットダウンします。
