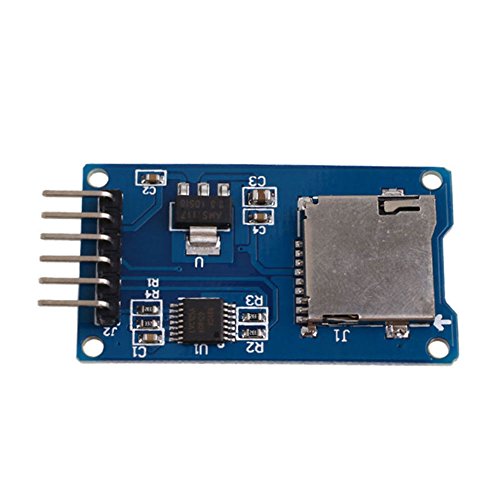

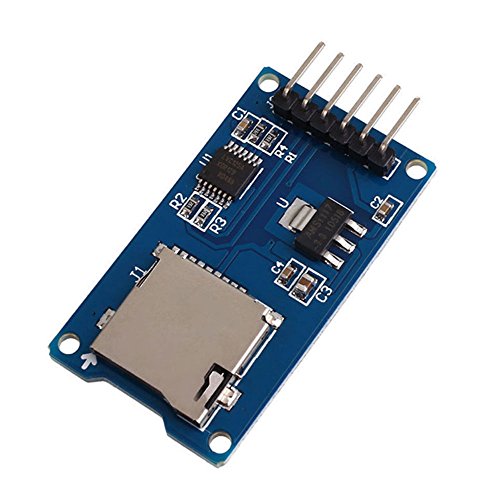

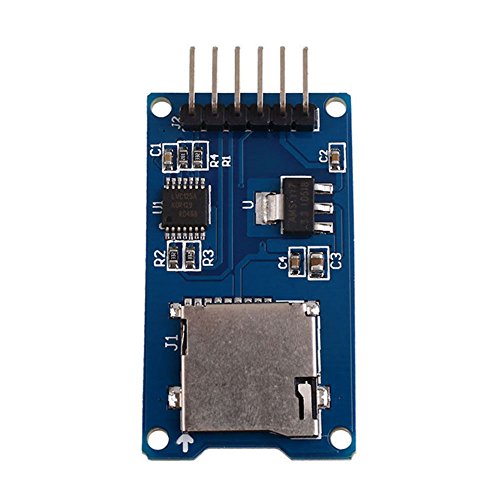

Ren He マイクロ SDストレージボード　TFカードシールドモジュール Arduinoに対応　SPIインタフェース Mega Due(3個セット)

商品説明

特徴:
サポートマイクロSDカード、マイクロSDHCカード。（高速カード）
レベルをインターフェースすることができるレベル変換回路基板は、5Vまたは3.3Vであります。
通信インタフェースは、標準のSPIインタフェースであります。

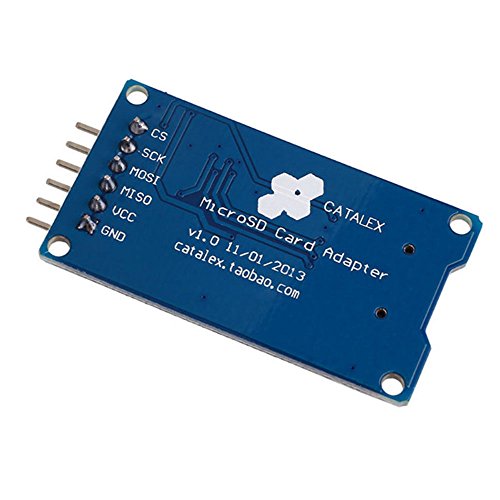

制御インタフェースは：6ピン（GND、VCC、MISO、MOSI、SCK、CS）の合計はGND接地。
VCCは電源が、MISO、MOSI、SCK、CSはチップセレクト信号ピンSPIバスです。 3.3Vのレギュレータ回路でレベル変換チップ、マイクロSDカード電源としてLDOレギュレータ出力3.3V。
レベル変換回路：3.3Vへの信号の方向にマイクロSDカード、制御インタフェースのMISO信号の方向に向かってMicroSDカードも3.3Vに変換され、信号を読み出すことができる一般的なAVRマイコンシステム。
制御インタフェース：
GND、グランド、GND、VCCは電源、MISO、MOSI、SCKはSPIバス、CSはチップセレクト信号ピンです。（GND、VCC、MISO、MOSI、SCK、CS）
3.3Vレギュレータ回路：
LDOレギュレータ出力レベルコンバータチップとして3.3V、マイクロSDカード電源。
レベル変換回路：
マイクロSDカードは3.3Vに信号の方向に、制御インターフェイスの方向に向かってMicroSDカードMISO信号も3.3Vに変換され、一般的なAVRマイクロコントローラシステムは、信号を読み取ることができます。
位置決め穴：4 M2ネジ2.2mmの位置決め孔径、モジュール間の組み合わせを達成するために、位置決めが簡単にインストールできます。
仕様:
電源：4.5V - 5.5V、3.3Vの電圧レギュレータ回路基板。
位置決め孔4 M2ネジ2.2mmの位置決め孔径。
制御インターフェース：GND、VCC、MISO、MOSI、SCK、CS。
サイズ:45 x 28mm。
配送コンテンツ:

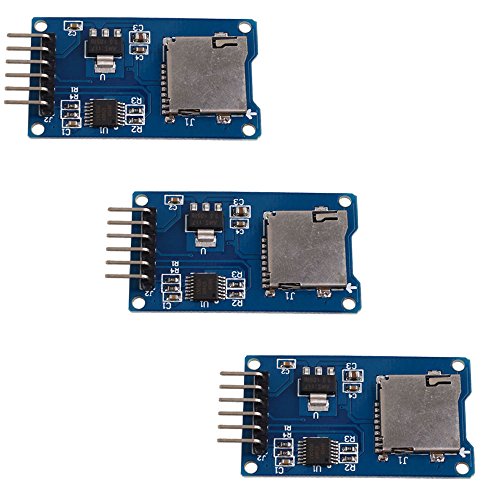

Arduino用MicorのSD TFカードシールド拡張ボード3個。
