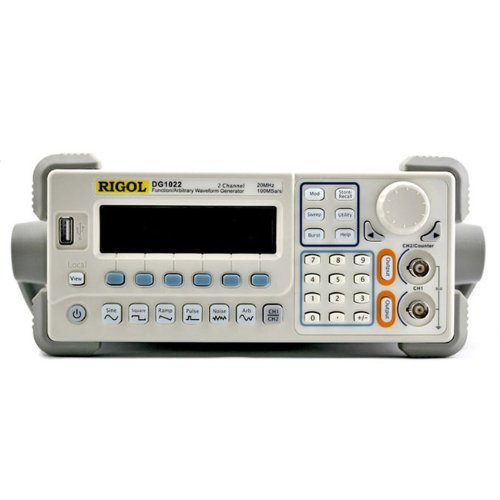

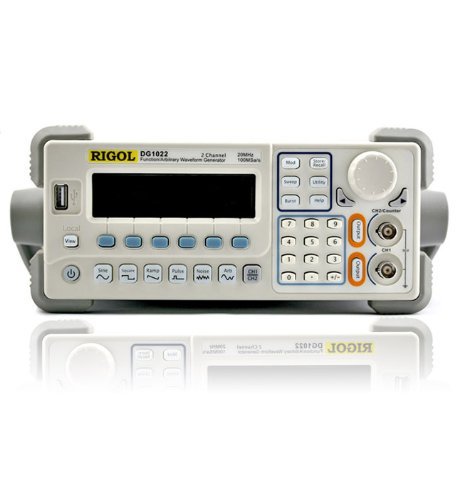

Rigol（リゴル） DG1022 任意波形ファンクションジェネレーター 信号発生器 2CH出力 20MHz
- メーカー
- Rigol（リゴル）
- ブランド
- リゴル(Rigol)
- JAN
- 6952131722464
- メーカー品番
- DG1022
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
RIGO社の高機能な2チャンネル出力ファンクションジェネレーターです。インピーダンス
変更(50ohm,high-impedance)、単位変更(Vp-p/dBm/rmsなど）,出力レベル変更可能、位
相変更可能など多彩な機能をお持ちします。

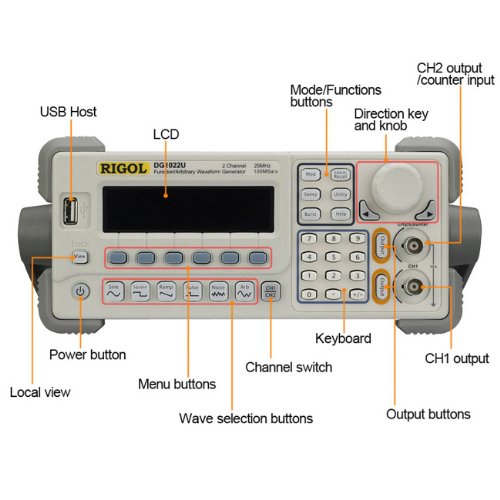

★独立した2チャンネル出力

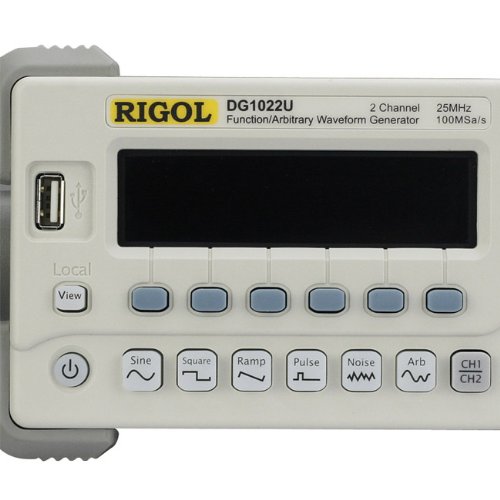

★正弦波、方形波、三角波、パルス波、ノイズなど多彩な出力波形
★1 μHz～5 MHz、垂直分解能14 bit、メモリー長4 Kポイントの任意波形発生機能付
★AM、FM、PM、FSK多彩な変調機能（CH1のみ）、Sweep、Burst機能（CH1のみ）付

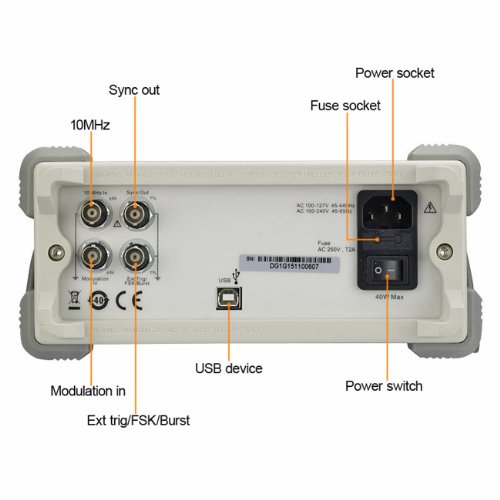

★USB Host、USB Device端子搭載
★DSシリーズ デジタルオシロスコープに記憶されている波形データをシームレスに転送
★100 mHz～200 MHzの周波数カウンタ機能付
特記事項
- 周波数設定範囲：正弦波 1μHz～20MHz / 方形波 1μHz～5MHz / ランプ波、三角波 1μHz～150kHz / パルス波 500μHz～3MHz / ノイズ 5MHz(-3dB) / 任意波形 1μHz～5MHz / 設定分解能 1μHz
- パルス帯域幅 ：最大2000 s、最小20 ns、分解能1 ns / オーバーシュート：5 %以下 / ジッタ：6 ns ＋ 周期の0.1 %（代表値、1 kHz/1 Vp-p）
- 直線性：最大振幅の0.1 %以下（代表値、1 kHz/1 Vp-p/シンメトリ100 %） / シンメトリ：0 %～100 %
- 振幅精度： (100kHz)±（設定値の1%＋1mVp-p） / 振幅平坦度(正弦波100 kHz、5 Vp-p基準)： 100 kHz未満：0.1 Db 、100 kHz～5 MHz：0.15 dB 、5 MHz～20 MHz：0.3 dB

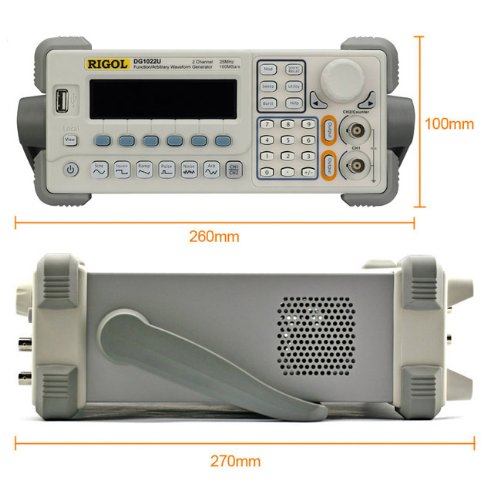

- 電源AC:100～240 V、45～440 Hz、40 W Max. / 寸法 232 mm（W）×108 mm（H）×288 mm（D） / 質量 2.7 kg
