農機 の 部品 交換 に 汎用 ディーゼル エンジン スターター キー スイッチ

商品説明

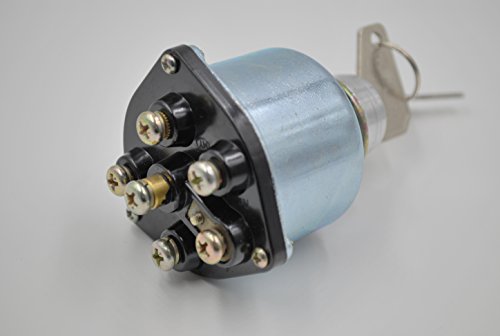

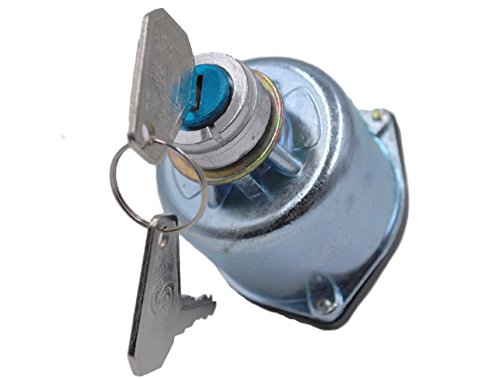

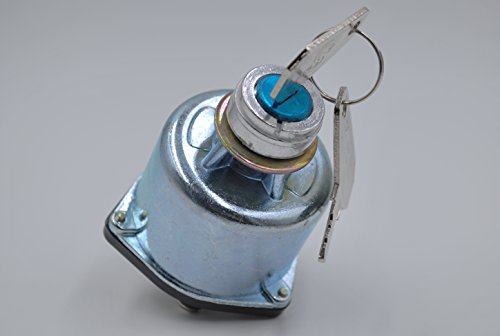

フォークリフトや建設、農機などで使える汎用スターターキットです。

サイズ：全長約84㎜ 本体部の大きさ： 約54㎜ 重さ270g

取付ナット部を外した雄ネジ部（D型）の大きさ：約20㎜

OFFより左にグロー位置とON ONより右にスタート位置に切り替え付きです。

フォークリフト、トラクターなど農機、建機にご利用いただけます。

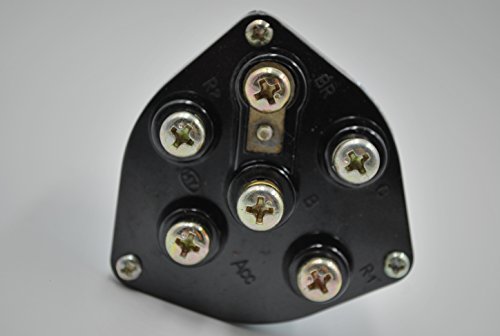

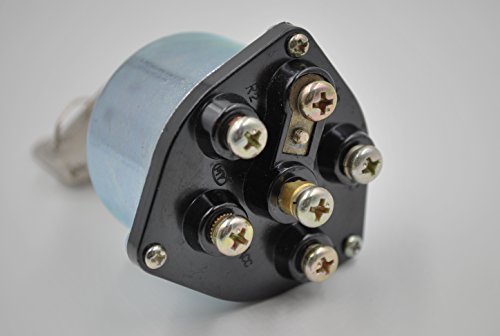

＜配線部説明＞
中心部　B:メイン電源（バッテリ）を接続。 ここと導通しているBrは通常は配線しません。
C:スタータモーターへの配線(キースイッチONよりさらに右に回した時のみ通電)
R1:グロー（予熱）への配線部(キースイッチを停止位置より左に回した時に通電。通常の場合こちらにグロー配線を接続します）
Acc:アクセサリー配線部。キースイッチをオンにした時、同時に電源供給をします。
R2:キースイッチONよりさらに右に回した時にスタータモータ作動と同時にグロ-させる場合の位置。

ご注意
・取扱説明書、保証書等はございませんのでご了承下さい。

・取付けに関しましては専門知識のある業者等にご依頼下さい。

・輸入品の為、出荷の際に小キズ、シミ、スレ等の発生場合がございます。　商品上には問題ありませんが、神経質の方はご理解の上でご購入検討をよろしくお願いします。
