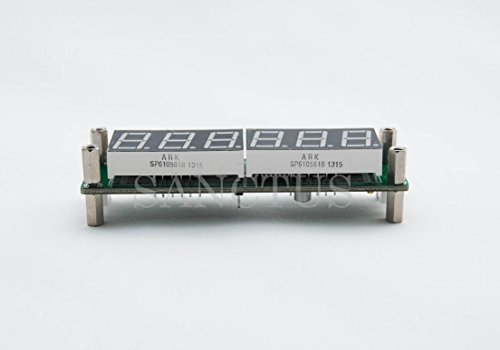

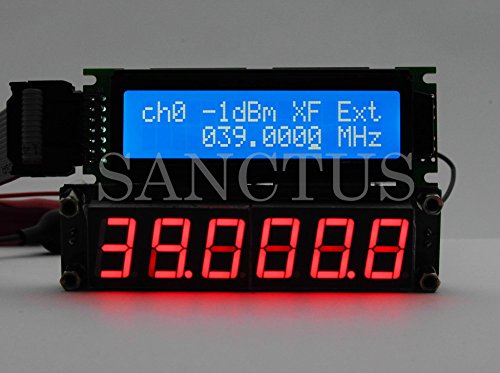

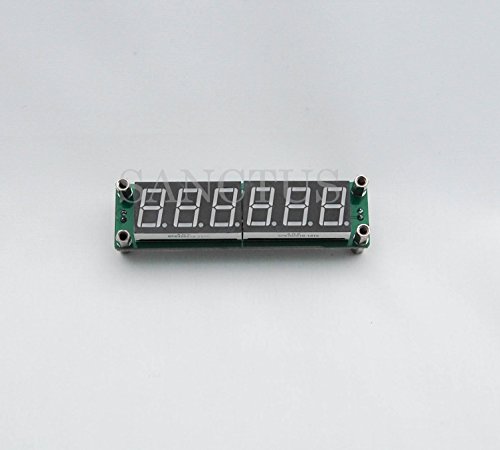

【SANCTUS】 周波数カウンタ モジュール 6LED 0.1～65MHz 信号発生器による動作確認済 (赤LED)

商品説明

6LED 周波数カウンタモジュール 0.1-65MHz　青LEDになります。

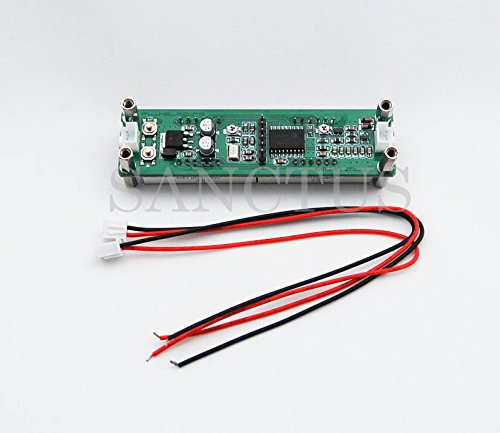

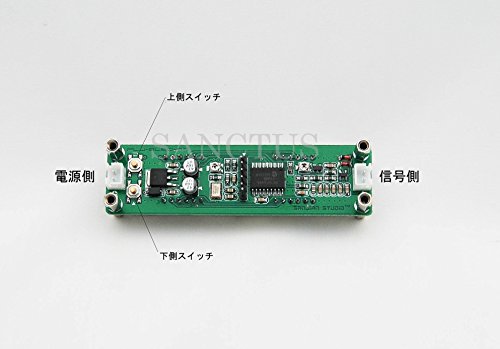

設定は裏面に2個のタクトスイッチが付いています。
▼上側のスイッチは、ファンクションスイッチです。

　1回目で・・・IFオフセット周波数の設定
　　例:オフセット値をセットしたいとき
　　①上側スイッチを1度押すと最大桁(左側)が点滅 　　②下側スイッチで数値を決定し、次の桁に移る場合は上側スイッチを押す 　　③全ての桁が終わると一番最初の桁に戻り、もう一度上側スイッチを押すとIFプリセットへ移行 　　　※455khzは 00.455.0に設定する
　2回目で・・IFプリセット　プラスかマイナスかの設定
　　n表示でプラスIF、u表示でマイナスIFとなります。

　3回目で・・表示輝度設定（8段階）

▼下側のスイッチは、周波数表示状態のときは　最小桁の切替となります。

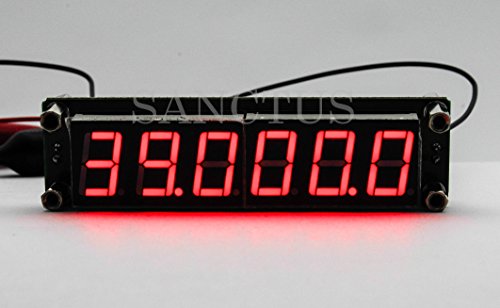

　表示は　00.000.00 (MHz帯の桁数が2桁) か 0.000.00 (MHz帯の桁数が1桁) の表示となります。
　ファンクション設定中は数値の変更キーとなります。

■注意事項
　説明書はありません。ご自分でDIYできる方がご購入ください。
