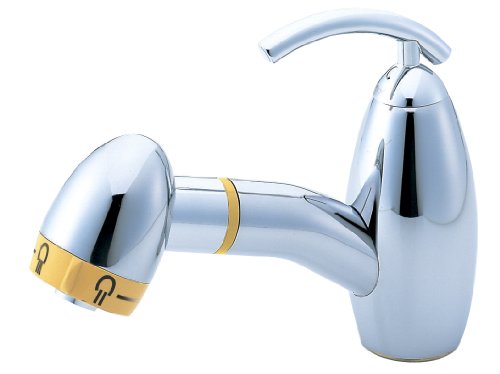

三栄水栓 【洗面用混合栓】 THE PINEAPPLE ROOM シングルスプレー混合栓 洗髪用 引出しホース式の長さ1.2m K3743JV

商品説明

●メーカー:三栄水栓製作所
●型番:K3743JV
●商品名:シングルスプレー混合栓
●デザイン水栓シリーズ:THE PINEAPPLE ROOM
●スプレー(シャワー)混合栓
●洗面所用
●吐水口回転角度:120°

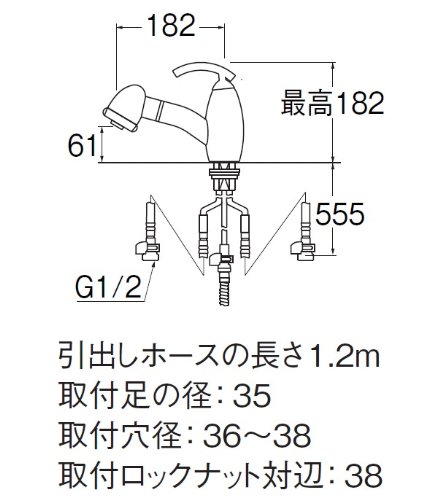

《サイズ》
●引出しホースの長さ(m):1.2
●取付足の径(mm):35
●取付穴径(mm):36～38
●取付ロックナット対辺(mm):38
●厚み(mm):5～25

《水圧条件》
●給水・給湯圧力(MPa):
・最低必要水圧/0.05(流動圧)
・最高水圧/0.75(静水圧)

【ご注意】
※水栓の性能を維持するために定期的な点検・部品交換が必要です。磨耗劣化部品の交換は5年、逆支弁は安全を考え早めの3～5年の点検・交換が目安です。
※シンクやホースの下に必ず水受けを設置してください。水受けバケットはH770-88(別売)をご使用ください。
※給水・給湯圧力が0.75MPaを超える場合は、市販の減圧弁などで、0.2～0.3MPa程度に減圧してください。
※給水圧力は給湯圧力より必ず高くするか、同圧になるようにしてください。
※給水・給湯圧力は必ず0.05MPa以上にしてください。
※スプレー式水栓は湯水の滞留量が多く、しばらく使われないとシャワーホース内の水は消毒用の塩素がなくなってしまい、におうことがあります。朝一番の使い始めの水などは飲まずに別の用途にお使いください。

切替え＆引き出し式シャワー
拡大表示

取付けはナットでの締付け式
拡大表示

止水栓との接続方法
拡大表示

ストレート・シャワーの切替えワンタッチ

切替えボタンで通常吐水とシャワーがワンタッチで切り替え可能。水をくんだり、集中して使いたい場合は通常吐水、食器洗い機や広い面積に水を流したい場合はシャワーと、用途に応じて使い分けできるので便利。

便利なホース引き出し式シャワー

シャワーヘッドが引き出せるので、使い方も自由自在。洗髪時やシンクの隅々まで水を流したいとき、手の届かないお子様の手洗い時にも便利。

本体の取付け方法

混合栓本体はナットで締め付けるタイプ。取付けロックナット対辺38mmで、【三栄水栓ナット締付工具　PR357】　で締付け可能。
洗面化粧台の穴径が36～38mm、厚み5～25mmのサイズに対応。

止水栓との接続方法

止水栓取付け部の逆止弁がクイックファスナー仕様のタイプ。
【取付け方法】
止水栓に逆止弁を取付け、給水ホースと接続し、クイックファスナーを取付けてキャップで固定。（寒冷地用は逆止弁の付属なし）

シングルレバー混合栓のしくみ

• ひとつのハンドル操作で、吐水・止水ができる。レバーハンドルと連動したカートリッジによって、湯水路の開閉を加減し、吐水量と湯温を調節するしくみである。なお、シングルレバー混合栓に使用されているカートリッジについては各メーカーごとに異なる純正部品であり、カートリッジ交換の際にはメーカー名、混合栓の品番の確認が必要となる。
