SHINA DSOシェル オシロスコープDIYキット DSO138 はオンライン学習やトレーニングDIYにアップグレード STM32キット (溶接したSMD部品)
- メーカー
- SHINA
- JAN
- DSO138-15001
- メーカー品番
- DSO138-15001
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
重要な注意点： ユーザーは高級な溶接技術とトラブルシューティングスキルを持って、DSOシェルキットを組み立てることができたなら、ユーザーのスキルが組立に関与しているため、すべてのキットが作業設備になることを保証するものではありません。しかし、私たちはその目標に近づけるために、最大の努力をしていきます。
キットを受け取った後、ユーザーは適切な電源を使用し、メインボードとLCDをチェックします。損傷が見つかった場合は、すぐに本社に報告してください。
垂直： チャンネル数：1
アナログ帯域幅：0〜200KHz
感度：5mV / Div - 20V / Div
感度誤差：<5％
解像度：12ビット
入力インピーダンス：1Mオーム
最大入力電圧：50Vpk
カップリング：DC、AC、GND
水平： 最大リアルタイムサンプリングレート：1Msps
タイムベース：10us / Div - 500s / Div
レコードの長さ：1024
トリガ： トリガーモード：オート、ノーマル、シングル
トリガの種類：立ち上がり/立ち下がりエッジ
トリガ位置：固定なバッファエリアの1/2

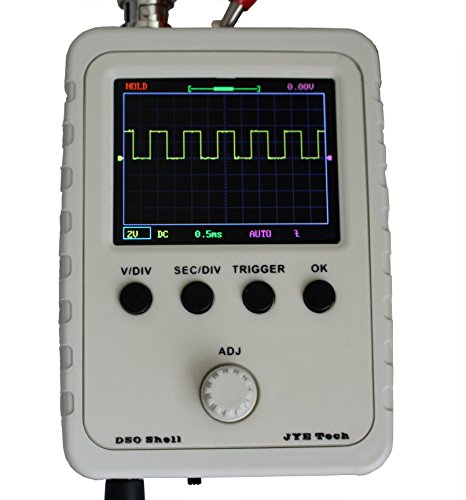

表示： 2.4インチカラーTFT LCD（320 x 240解像度）
電流：120mA 9V（8 - 10V許容）
サイズ：115mm×75mm×22mm
重さ：100グラム（ケーブルは含まず）

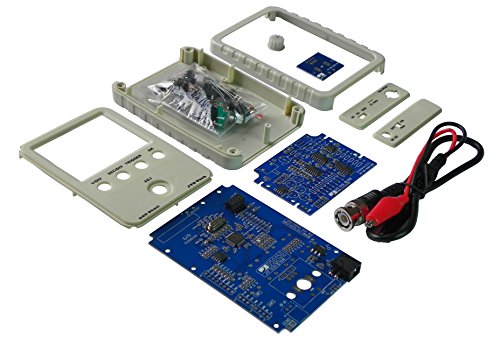

パッケージには以下が含まれます： 15001K

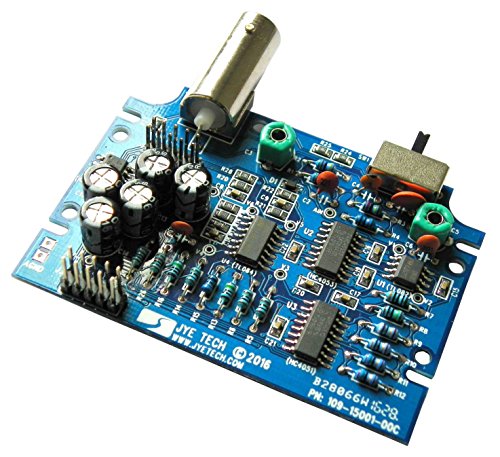

一つDSOシェルキットと溶接したSMD部品
1本のBNCクリップケーブル
ユーザーマニュアル（英語）
特記事項
- DSOシェルはDSO138と同じバンドスイッチを持っていますが、構造、機械、および操作などは大幅な改善します。

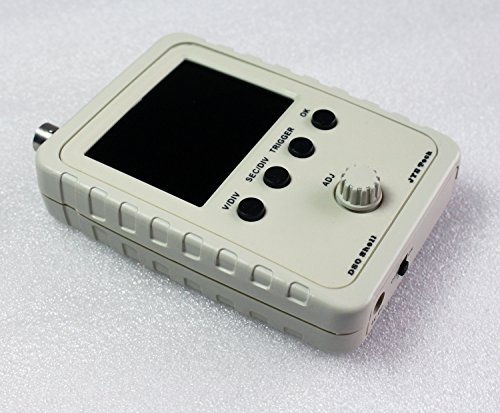

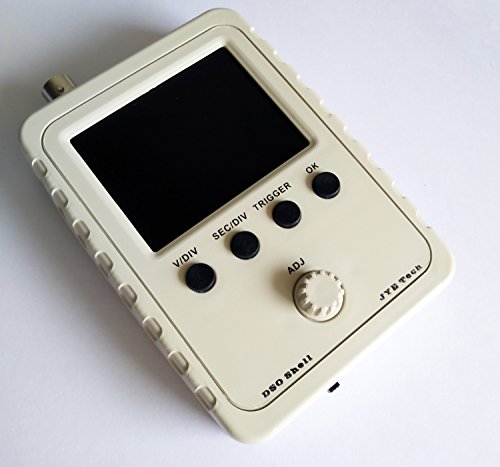

- DSO シェルには完全なエンクロージャが付属しています。フロントパネルとトップ/ボトムのブラケットは柔軟性があり、ユーザーが簡単に変更できます。ロータリーエンコーダが追加されました。だから、パラメータの調整は更に迅速と簡単になります。
- DSOシェルの感度は拡張されており、DSO138よりも高く、幅が広くになります。
- DSOシェルは9Vでの（10V以上の電源電圧は使用しないでください）電源で動作します。

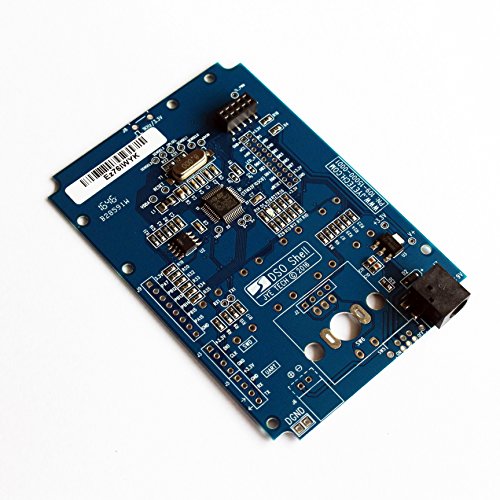

- 電源は含まれていないので、自分は電源装置を準備します。メインボードの電源ジャックは標準DCプラグ（5.5mm / 2.1mm）を使用できます。二つピンコネクタ（0.1 "ピッチ）も用意されています。
