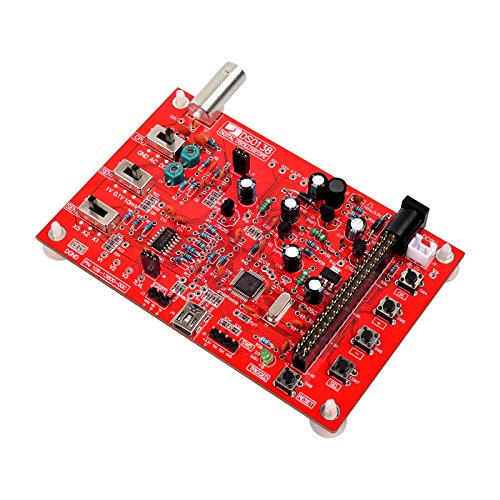

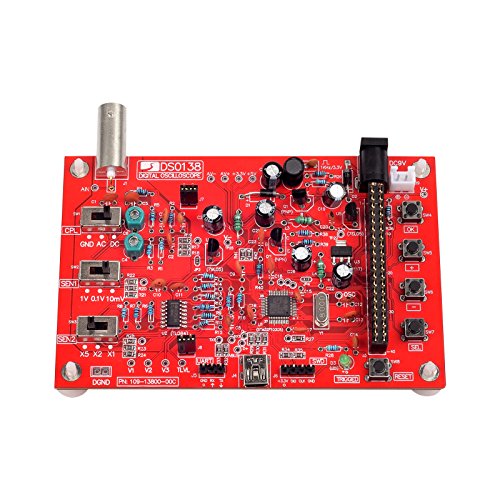

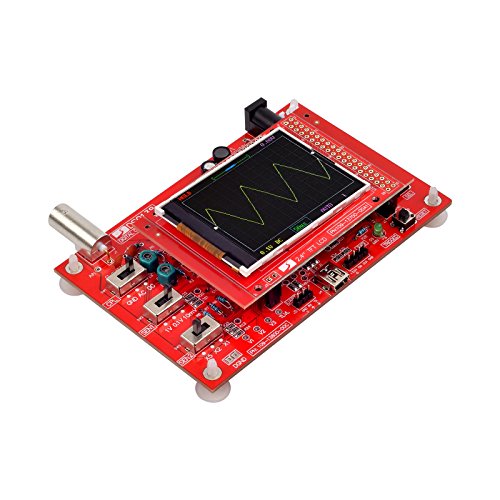

DSO138 デジタル・オシロスコープ 2.4インチTFT ハンドヘルドポケットサイズ オシロスコープ キットDIYパーツ 電子学習セット 1Msps
- メーカー
- SHUOGOU
- JAN
- 0765470583865
- メーカー品番
- DSO138
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
仕様：
最大リアルタイムサンプリングレート： 1Msps
精度： 12ビット
サンプリングバッファの深さ： 1024バイト
アナログ帯域幅： 0-200KHz
垂直感度： 10mVの/ DIV - 5V / DIV（1-2-5プログレッシブ方法）
入力インピーダンス： 1MΩ
最大入力電圧： 50Vpp（1： 1プローブ）、400Vpp（10： 1プローブ）
結合モード： DC / AC / GND
水平方向の時間軸レンジ： 10μs / DIV - 50代/ DIV（1-2-5プログレッシブ方法）
電源電圧： DC 9V

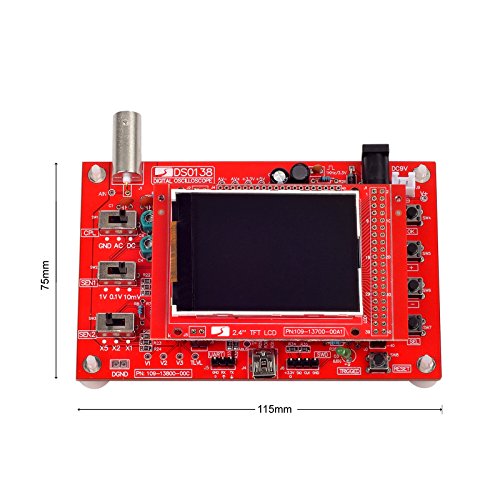

PCBサイズ： 117 * 76ミリメートル/ 4.6×3インチ
画面サイズ： 52 * 40ミリメートル/ 2 * 1.57インチ
パッケージサイズ： 18 * 12.5 * 3センチメートル/ 7.08 * 4.92 * 1.18インチ
パッケージの重量： 200グラム/ 5.67オンス

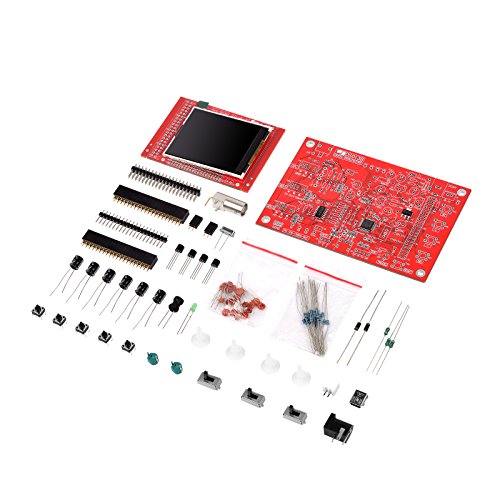

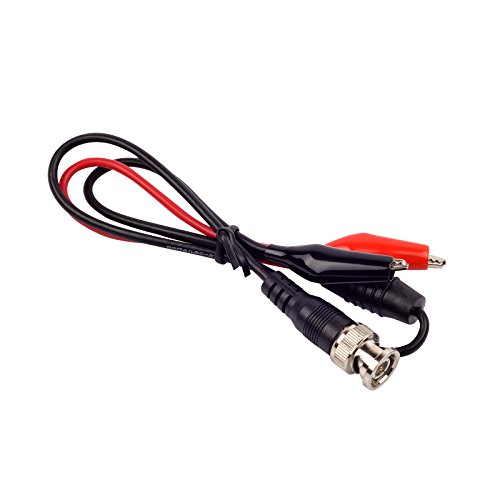

パッケージリスト： 1 * DSO138 DIYデジタル ・オシロスコープキット 2 *プローブ 3 *ユーザーマニュアル（英語）
注意：
DSOケース9Vに使用され(10Vの電源電圧を使用しないください)
このセットは電源を含まれていません
特記事項
- DSO138 2.4" TFT 1Msps デジタルオシロスコープキット DIYにため、溶接やすくになります。
- 派手ないデジタルオシロスコープ機能、簡単な構造、組み立てやすいです。
- この溶接された（組み立て），直接使用することができます。DS0138トレーニング・オシロスコープとして設計されました。回路シンプルですが、信頼性、安価です。

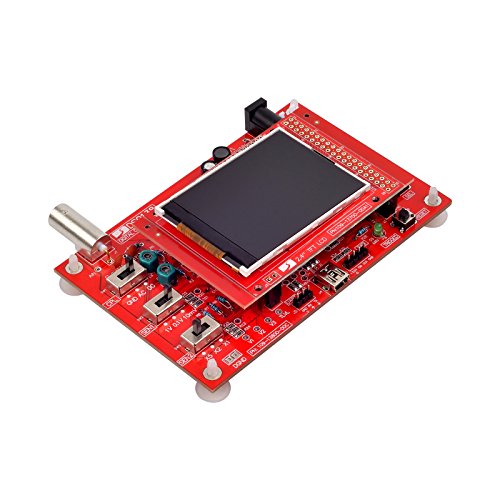

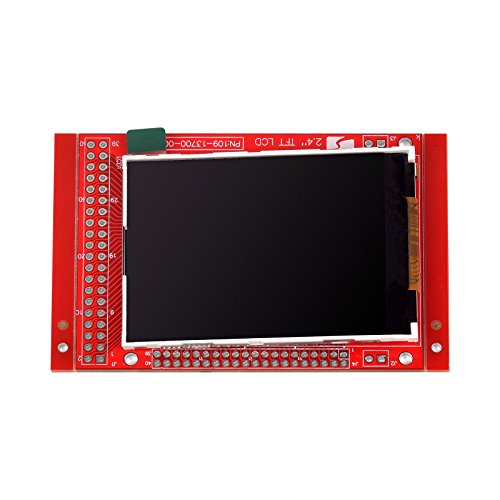

- 2.4インチTFTディスプレイ（320＊240dotmatrix, 262K カラー）に採用し、よいディスプレイにないます。
- 注意： DSOケース9Vに使用され(10Vの電源電圧を使用しないください)
