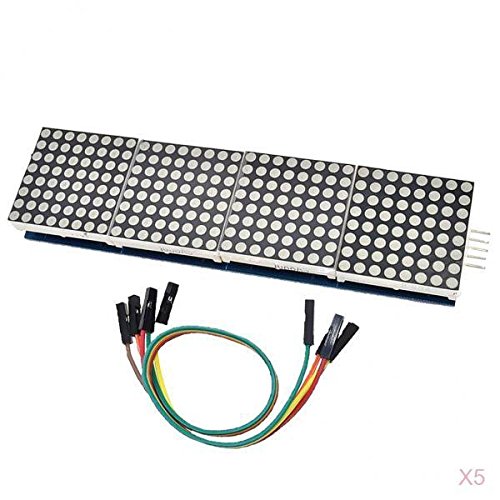

SONONIA ドットマトリックスモジュール　4イン1　LEDディスプレイ　MCU制御　arduino対応　5ピンケーブル

商品説明

説明：

- 内蔵のシリアル入力/出力コモン・カソード・ディスプレイ・ドライバ、マイクロプロセッサーを8桁の7セグメント・デジタルLEDディスプレイに接続し、棒グラフ・ディスプレイまたは64個の独立したLEDに接続できます。

- オンチップBタイプBCDエンコーダ、マルチスキャン回路、セグメント・ワード・ドライブが含まれていますが、各データの格納に使用される8×8スタティックRAMも含まれています。

- 4線式シリアル・インターフェースはすべての一般的なマイクロプロセッサーに接続することができ、すべてのディスプレイを書き換えなくても、更新時に各データをアドレス指定することができます。

- 150μAの低消費電力シャットダウンモード：アナログとデジタルの輝度制御、スキャンリミットレジスタにより1〜8ビットのデータを表示、テストモード：すべてのLEDが発光します。

- ドットマトリクスを駆動するには、3つのIOが必要です。ドットマトリクスはフリッカなしで表示され、カスケードをサポートします。

仕様：

- サイズ：約12.8×3.2×1.3cm

- 1つのモジュールで8×8ドットマトリックスの共通陰極を駆動できます。

- 動作電圧：5V

- 直径3mmの64穴のねじを固定する。

- 入出力インターフェイスを備えたモジュール、複数のモジュールをカスケード接続するためのサポート

- 入力ポートはモジュールの左側にあり、入力ポートはモジュールの左側にあります。

- 1つのモジュールだけを制御する場合は、入力ポートをCPUに接続する必要があります。

- より多くのモジュールを接続する場合、第1のモジュールの入力ポートはCPU、第2のモジュールの入力ポートを接続する入力ポート、第2のモジュールの入力ポートは第3のモジュールの入力ポートなどを接続する。

- 51シングルチップMicyocoを例に取る：

- VCCは5Vに接続します

- GNDはGNDに接続します

- DINはP2.2に接続します

- CSはP2.1に接続します

- CLKがP2.0に接続する

パッケージに含まれるもの：

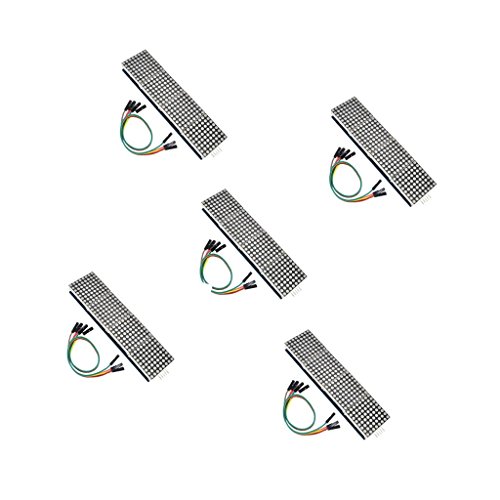

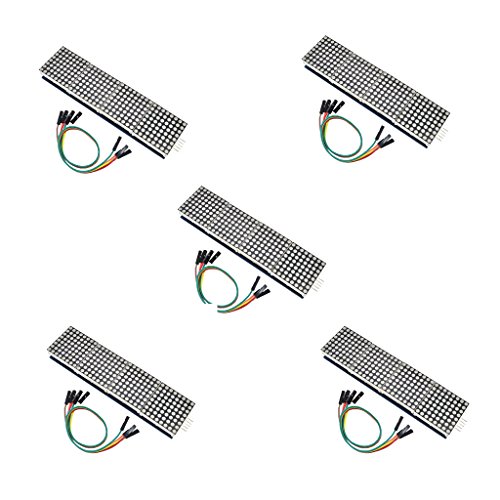

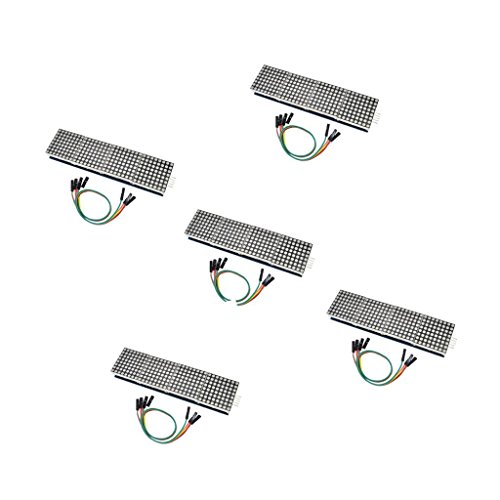

MAX7219ドットLEDマトリックスモジュール5個

5ピン（5P）ケーブル5個
