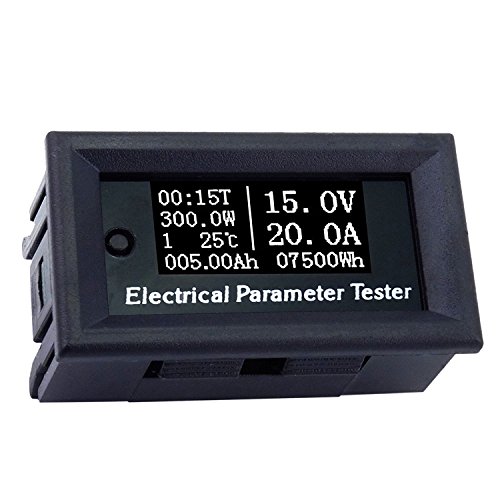

YCOSON RUIDENG 100V/20A 7in1 OLEDマルチファンクションテスタ電圧電流時間温度容量電圧メータ電流計電気的パラメータメータ

商品説明

①ランタイム
②電源表示
③データセット
④温度表示
⑤容量表示
⑥電圧表示
⑦電流表示
⑧エナジーディスプレイ
ボタン機能命令：
このテスターに??は0と1の2つのデータグループがあります。キーを押すことによりデータグループが切り替わります。
データグループが1グループの場合、現在の容量とエネルギーは電源オフ後に保存されます。
保存された値は電源投入後に蓄積されます。データグループが0グループの場合、
現在の容量とエネルギーは電源を切った後に保存されます。次回電源投入時に、
記憶された容量およびエネルギーが点滅表示される。しかし、新しい容量が0.01Ahまでであれば、
蓄積された容量とエネルギーがカバーされ、値がやり直されます。 2つのデータグループでは、
キーを押し続けることによって累積値を0にクリアすることができます。
ゼロ較正動作：
コンポーネントの経年変化や周囲温度の影響により、現在の読み取り値にはわずかな誤差があるかもしれませんが、
特に低電流を測定する場合に有効です。それを較正するには：1、計器の電源を切る.2、負荷を切断する。
3フロントボタン.4を押し続け、メータの電源を入れます.5、画面上に「AAA」が表示されたらボタンを放します。
完了
配線図命令：
①細い線
②細い細い線
③イエロー細線
④太い線
⑤太い太い線
⑥ロード
配線図に従って厳密な配線を行ってください。
絶縁型電源を使用してメータに電力を供給する
2つの電源装置は絶縁されていて、それらの間には何の接続もありません。
絶縁電源の電圧は60V以下でなければなりません
システムを使用してメーターに電力を供給する
黒い細い線は何も接続せず、短絡を避けるために絶縁体のラップを使用してください。
DC-DCコンバータを使用してメータに電力供給
黒い細い線は何も接続せず、短絡を避けるために絶縁体のラップを使用してください。
DC-DCコンバータは共通のカソード構造でなければなりません。
パッケージは以下を含みます：
1 x 100V / 20A 7in1 OLEDマルチファンクションテスタ
