HiFi LM3886 TFモノラル68W4ΩオーディオパワーアンプボードAMP 50W/38W8Ω

商品説明

仕様：
LM3886はモノラルオーディオパワーアンプチップで、11フィートのTO-220パッケージを使用し、「TF」サフィックスの後ろは完全に絶縁されたパッケージです。
そしてLM1875Tと比較すると、LM3886はより強力で、定格動作電圧で最大68Wの連続平均電力で歪みがなく、比較的完璧な過電圧過電流保護機能を備えています。また、ショック時に自動的に電流スイッチを備えていますアンプの電源がオンになって怪我をすると、電流サージを避けることができます。

LM3886性能パラメータ：
VCC =±28V出力= 68W /4Ω、38W /8Ω
VCC =±35V出力= 50W /8Ω
ピークパワー：135W
SNR：≧92db
変換レート：19V / us
相互変調歪：0.04％
ミュート機能
SPiKeTM保護

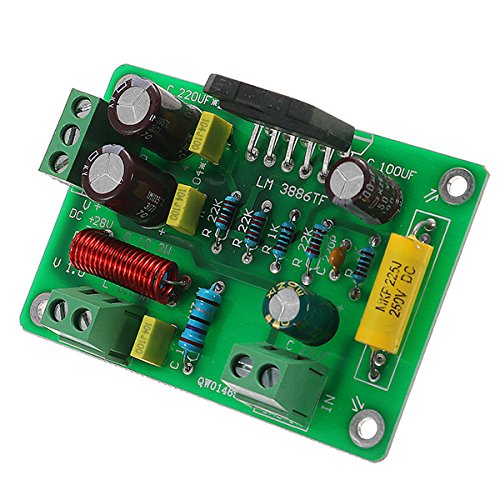

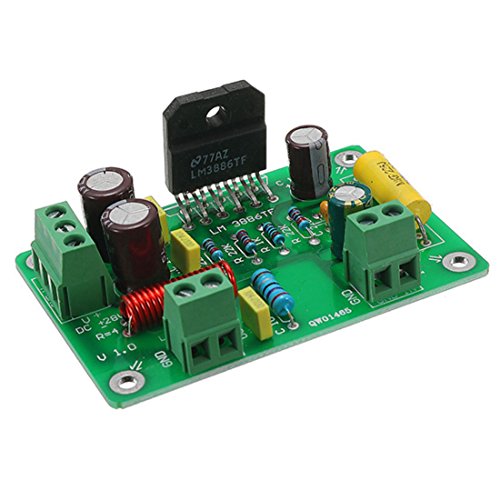

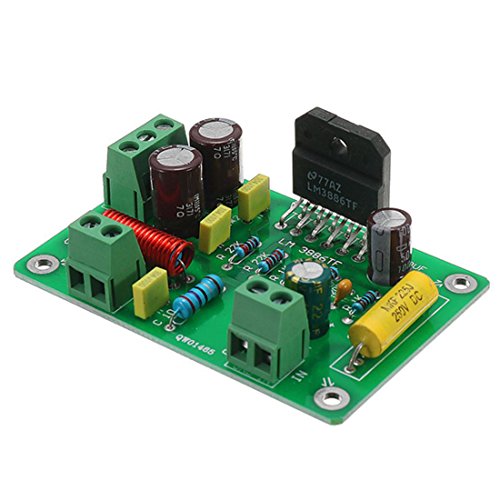

アンプボードには次の特性があります。
1.両面アライメントを使用し、注意深いレイアウト、信号入力部を出力部から離します。
2.より長い最小パッド5mmのためのカップリングコンデンサの一部、25mmのコンデンサに最適な最大。
3.入力部にハイパス回路を追加し、ボードの安定性を高めました！
4.出力部RL回路（インダクタンスと並列抵抗）が効果的な保護チップで、チップへの誘導起電力遮断スピーカーの損傷を効果的に防ぎます！
5.ボードはDC電源を使用します。電圧範囲は±16〜±36、再構成された±32Vです。
6. PCBのサイズ：74×50×1.6ミリメートル

インストールノート：
1.電源ボードに接続されているトランス出力にアンプボードを直接接続することはできません。電源ボードの出力からボードの電源部に、正負のレベルに注意してください。
2.プレートはDC電源を使用し、スピーカーの出力インピーダンスが小さくなると電流が大きくなり、スピーカーが4Ωのときには熱が大きくなり、±28V（トランスのデュアル21V）、8Ωのスピーカー32V（変圧器二重24V）、最高可能な±35V（変圧器デュアル28V）が、ローカルグリッド電圧に注意を払うが安定している、それは使用しないことをお勧めします。
3.電源テスト、負荷を取るためにボード上の信号入力、空ではない、そうでなければ、誘導ノイズ、シールドケーブルを使用する信号線があります。
4.ハウジングのボードシャーシが入力グランドに接続されていることを確認してください。逆入力GNDはハウジングを接続する必要はありません。
5.ボードはモノラルチャンネル、ステレオニーズ2ピース、あなた自身のニーズにマルチチャネルaccocdingを組み立てることもできます。

パッケージに含まれるもの：
1 x HiFi LM3886 TFステレオアンプAMP組立ボード
