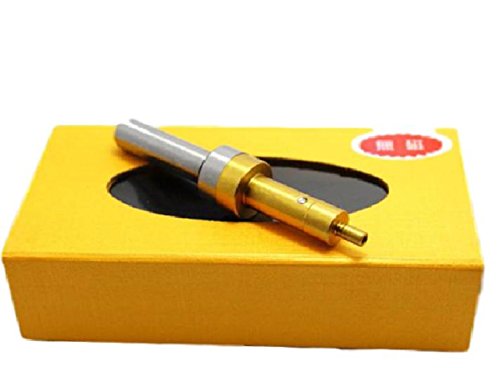

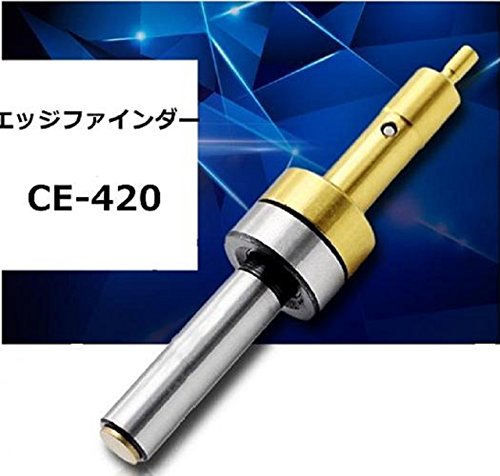

Scuderia エッジファインダー チタン コーティング 非通電性 回転式 タッチポイントセンサー 非磁性(CE-420 標準) ケース付き

商品説明

■使用方法■
1：エッジファインダーをフライス盤のチャックで掴み、６００回転程度でまわします。
2：端面を合わせたい軸のハンドルをゆっくりまわし、エッジファインダーをワーク端面に近づけます。
3：ワーク端面とエッジファインダーが接触し、近づくにつれて偏芯して回っていたエッジファインダーの回転中心が合ってきます。
4：さらに少しずつワークに近づけると、エッジファインダーの芯が一気にスライドしてずれます。
5：ずれた位置からφ10の時は5mm先、φ4の時は2mm先がワークの端面とスピンドルの中心が合う座標です。
