seeedstudioバスパイレーツv 4を知っているチップコードを書くことのないオープンソース・メーカーbooole
- メーカー
- SeeedStudio
- ブランド
- Seeedstudio
- JAN
- 0752128120435
- メーカー品番
- TES102D2P
- メーカー希望小売価格
- ¥6,943
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
バスパイレーツv 4は汎用バスインターフェースが会談にエレクトロニクスからコンピュータのシリアル端末。コードを書くことなく、チップを知って取得します。排除トンの早期プロトタイピングの努力や未知のチップが付いている。seeedスタジオ公式製造
More information in English:

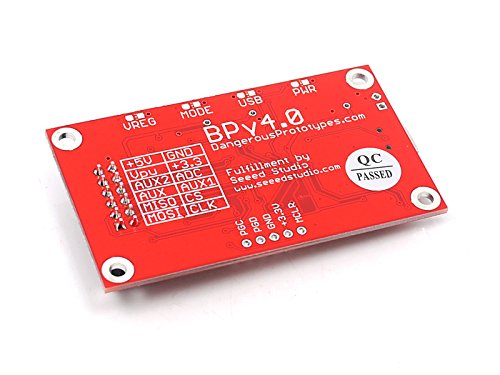

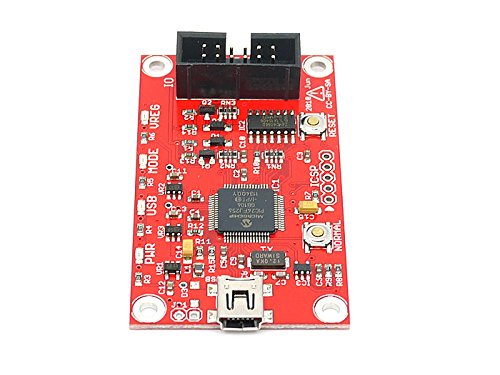

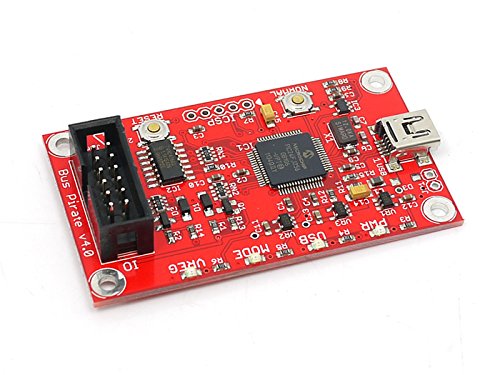

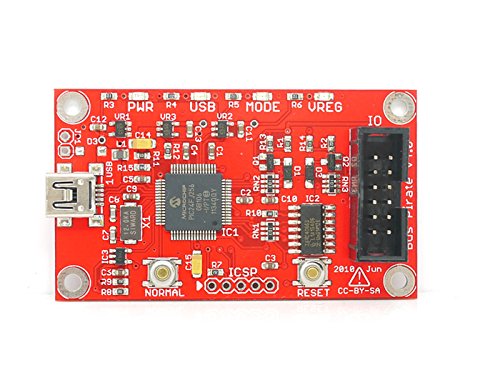

Bus Pirate v4 is a universal bus interface that talks to electronics from a computer serial terminal. Get to know a chip without writing code. Eliminates a ton of early prototyping effort with new or unknown chips. Seeed Studio is the official manufacturer and supporter of the Bus Pirate project. Version 4 is the next generation Bus Pirate hardware, but it's not as stable as Bus Pirate v3. If you're just starting out with the Bus Pirate we still recommend v3 - it's cheaper, more reliable, and has all the same major features. See a Bus Pirate v4 vs v3 comparison. Protocols 1-Wire, I2C, SPI, JTAG, asynchronous serial (UART), MIDI, PC keyboard, HD44780 LCDs, and generic 2- and 3-wire libraries for custom protocols.?
Features
USB interface, USB powered
5volt tolerant pins
0-6volt measurement probe
1Hz-40MHz frequency measurement
1kHz-4MHz pulse-width modulator, frequency generator
On-board multi-voltage pull-up resistors
On-board 3.3volt and 5volt power supplies with software reset
Macros for common operations
Bus traffic sniffers (SPI, I2C)
Transparent USB->serial bridge mode
10Hz-1MHz low-speed logic analyzer
Custom support in AVRDUDE , Flashrom , OpenOCD
AVR STK500 v2 programmer clone
Scriptable from Perl, Python, etc.
A bootloader for easy USB firmware updates
Open source (CC 0/public domain)
New in Bus Pirate v4
256K program space, 4 times more flash than v3
Integrated, on-board USB (faster)
Data storage EEPROM to store settings
Software pull-up voltage selection: 3.3volt, 5volt, or external supply
2 extra I/O pins
Multipurpose button
Bus Pirate v4 vs v3 comparison
Support
Bus Pirate manual
Bus Pirate v4 hardware overview
Chip
特記事項
- usbインターフェース、usbを搭載しています。5 volt耐性ピン。0-6volt測定プローブ。1hz-40mhz周波数測定。1khz-4mhzパルス幅変調、周波数ジェネレータ。ボード上のマルチ電圧にプルアップ抵抗。ソフトウェアリセットを有する基板3と5 volt電力供給に関して
- 。一般的な操作のためのマクロ。バス交通の盗聴（spi、i 2 c）。透明なusbシリアルブリッジモード。低速ロジックアナライザ10hz-1mhz。avrdudeの、カスタムサポートflashrom、openocd。
- avr stk500 v 2のプログラマーのクローン。パイソンからスクリプト等の簡単なusbブートローダのファームウェアアップデートのためのオープンソース（cc 0パブリックドメイン）。バス・パイレーツv 4における新しい。256プログラム空間、v 3よりも4倍のフラッシュ。統合オンボードusb（速い）。設定を保存する
- データ記憶。ソフトウェアのプルアップ電圧選択：3、5 volt、または外部電源。2つの余分の入出力ピン。多目的ボタン。バス・パイレーツv 4対3の比較。
