seeedstudio／dsoナノv 3－32 bitデジタルストレージオシロスコープ腕m 3／dsoナノv 3は、ポケットサイズの適合32 bitデジタルストレージオシロスコープである自作メーカーのオープンソースbooole
- メーカー
- SeeedStudio
- ブランド
- Seeedstudio
- JAN
- 0752128120039
- メーカー品番
- TOL01241P
- メーカー希望小売価格
- ¥16,615
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
。アーム3に基づいて、それは320×240のカラーディスプレイを搭載したのは、sdカード、usbポートと充電機能。それはコンパクトで、簡単に操作すると、学校の研究室の基本的な要求を満たす、
More information in English:

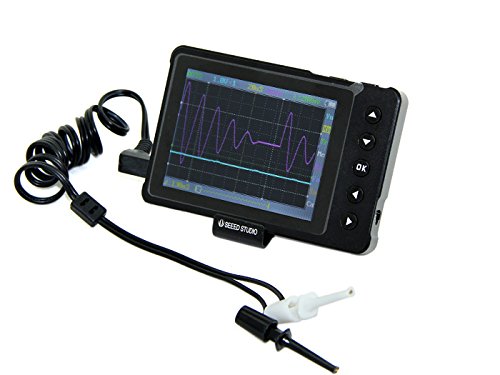

The DSO Nano V3 is a pocket-size compatible 32bit digital storage oscilloscope. Based on ARM -M3, it's equipped with 320*240 color display, SD card, USB port and recharging function. It's compact, simple to operate; meets the basic demands of school lab, electric furniture repairment and electric engineering.
This is a updated and cool version of DSO Nano which features a firmware and a embedded 2 Mbyte storage chip instead of micro SD card slot. The documents of this version in detail is on this page, please refer to it.
NOTE:For DSO Nano with SD card slot, it is not available now. If you get one from our distributers' stock, please click here to check the document.
Updates in v3:
V3 used a new firmware with user-friendly interface, easier to operate
Upgraded firmware via virtual disk
Added build-in 2Mbyte storage chip instead of micro SD card slot

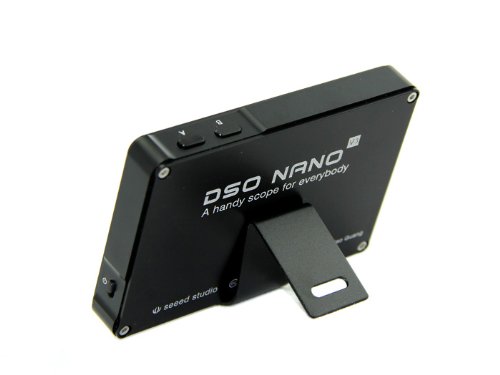

Black metal shell
Features
Portable and lightweight
Color display
Waveform storage and playback
6 triggering modes
200Khz Analog Bandwidth
Complete measurement markers and signal characteristics
Built-in Signal Generator

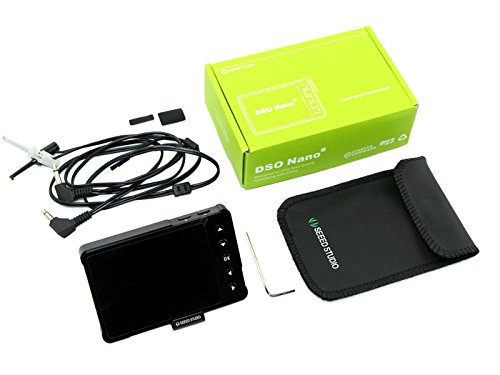

Accessories available
Open Source
Specifications

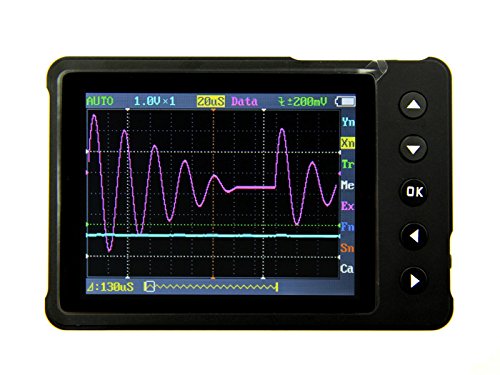

Display: 2.8'' color TFT LCD
Display Resolution: 320x240 Display Colors 65K
Analog Broadband: 0 ~ 200kHz
Max. Sampling Rate: 1Msps 12 bit
Sampling Storage Depth: 4096 points
Transverse Sensitivity: 1uS/Div~10S/Div(1-2-5 stepping)
Vertical Sensitivity: 10mv/Div~10V/Div(x1 probe) 0.5V/Div~10V/Div(x10 probe)
Input Resistance: >500KΩ
Max. Input Voltage: 80Vpp(x1 probe)400Vpp(x10 probe)
Coupling Mode: DC
Triggering Mode: Auto,Normal,Single,None
Auto Measurement: Frequency, cycle, duty, Vpp, Vram, Vavg, DC voltage; Vertical Precise Measurement Cursor; Horizontal Prec
特記事項
- ポータブルと軽量。カラーを表示します。波形記憶と再生。6つのトリガモード。200 khzのアナログ帯域幅。完全な測定マーカーと信号特性。信号発生回路を内蔵しています。利用できるアクセサリー。オープンソース。
- 表示：2 . 8」カラーtft液晶。ディスプレイの解像度：320 x 240の表示色は65 k。アナログブロードバンド：0～200 khzである。最大サンプリングレート、ビット1msps 12。記憶の深さのサンプリング：4096点。横感度：1米国の2～10部（1 - 2 - 5パルス）。
- 垂直感度：10 mv 2～10 v 2 . 5（x 1プローブ）を2～10 v 2（x 10プローブ）。入力抵抗：500 kΩとなる。最大入力電圧：80vpp（x 1プローブ（プローブ）400vpp x 10）。結合モード。オートトリガモードは、通常のシングル。
- 自動測定周波数、デューティサイクル、、、直流電圧vavg、垂直の精密測定カーソル水平精密測定カーソル立ち上がりエッジトリガ落ちてカーソルカーソルトリガ感度トリガーランを保持します。
- 作り付けのテスト信号：10 hz～1 mhz（1 - 2 - 5パルス）。波形記憶：2mbyteでビルドします。パソコン接続インターフェース：usbを接続。充電方法：usbインターフェースを介して充電できる。寸法：105 mm×53 mm×8 mm。
