seeedstudio－la5016ロジックアナライザ－16チャンネルの500 mのサンプリングレート・メーカーのオープンソースbooole
- メーカー
- SeeedStudio
- ブランド
- Seeedstudio
- JAN
- 0752128119996
- メーカー品番
- 109990066
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明

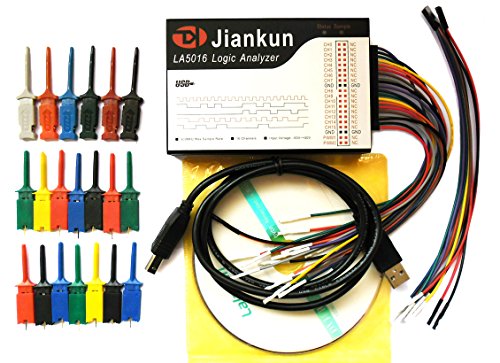

la5016と500 mのサンプリングレートは、16チャネルを有する高性能ロジックアナライザです。2つの部分から構成されているパーソナルコンピュータとハードウェア機器のソフトウェアです。それは高サンプリングレートの利点があり、大きなサンプリング深さ、使いやすい、など
More information in English:
LA5016 is a high-performance logic analyzer with 16 channels and 500M sampling rate. It is composed of two parts: software on personal computer and hardware equipment. It has the advantages of high sampling rate, large sampling depth, easy to use, etc.
LA5016 can sample 16 digital signal at same time. Then the sampled data can be displayed, analyzed, exported and saved on the computer. Software can also decode the data if it conform to the standard protocol of the software supported. Then the decoded data can be displayed, exported and saved.
Features:
Portable and lightweight
500M sampling rate @ full channels
Large sampling depth and support compression
The built-in PWM generator
Compatible USB2.0/3.0 interface
Powerful software and easy to use
Support online upgrade automatically
Specifications:
Input channels number: 16
Max sampling rate: 500M
Measurement bandwidth: 80M
Min pulse width can be captured: 6.25ns
Hardware memory size: 512Mbits
Hardware sampling depth: 32M/channel
Max compressed depth: 5G/channel
Input voltage range: -50V ~ +50V
Input impedance: 220KΩ, 12pF
Threshold voltage: low level < 1.0V, high level > 2.0V
PWM channels number: 2
PWM frequency range: 0.1 ~ 12.5MHz
PWM frequency adjust step: 8ns
PWM pulse width adjust step: 8ns
PWM output voltage: +3.3V
PWM output impedance: 50Ω
Standby current: 300mA
Max operating current: 550mA
Dimensions: 117mm * 79mm * 24mm
Support OS: Windows XP, Vista, Windows 7/8(32bit/64bit)
Support standard protocols: UART(RS-232/485/422), I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, Simple Parallel, PS/2 Keyboard/Mouse, UNI/O, USB1.1
Software and
特記事項
- ポータブルbrと軽量。500 mの速度をフルチャネルサンプリング。大規模なサンプリング深さと支持を圧縮します。内蔵のpwmジェネレータ。2 . 3 .互換のインタフェース。強力なソフトウェアを使用すると簡単です。サポートオンラインアップグレードを自動的に。
- 入力チャネル数：16。マックスのサンプリングレート：500 mの測定帯域幅の最小パルス幅80 m。6.25ns捕獲できる。ハードウェアのメモリ・サイズ：512mbits。ハードウェアのサンプリング深さ：32 mチャンネル。マックスは圧縮された深さ：5 gのチャンネル。
- 入力電圧範囲～50：50です。入力インピーダンス：220 kΩ、12 pf。しきい値電圧1：低レベル、高レベル2。pwmチャネル番号：2。pwm周波数範囲. 1～12.5mhz。pwm周波数を調整するステップ8 nsである。ステップを調整するpwmパルス幅：8 nsである。
- pwm出力電圧：3 pwm出力インピーダンス50Ωとなる。スタンバイ電流：300 ma。最大動作電流：年代測定。寸法：117mm×79mm×24 mmである。サポートosはビスタ、ウィンドウズ7 / 8（32ビットまたは64ビット）。
- 標準プロトコルをサポートします（232 485 422）、i 2 c、spiでき、コントローラ、hdmi cec、なってpcm jtagの林、マンチェスター、modbus、単純な並列1、ps 2キーボード・マウス、o、1。
