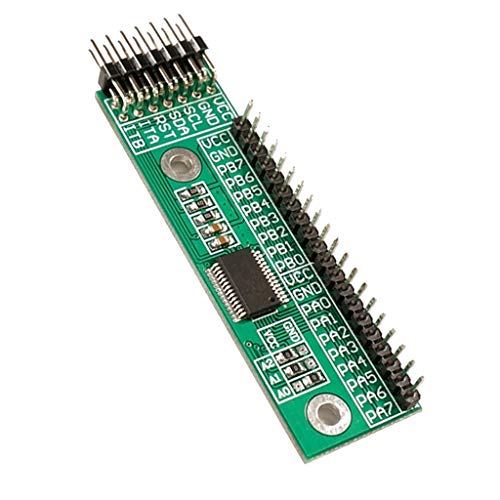

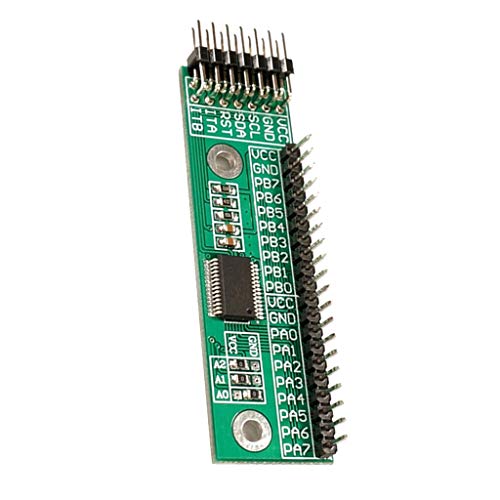

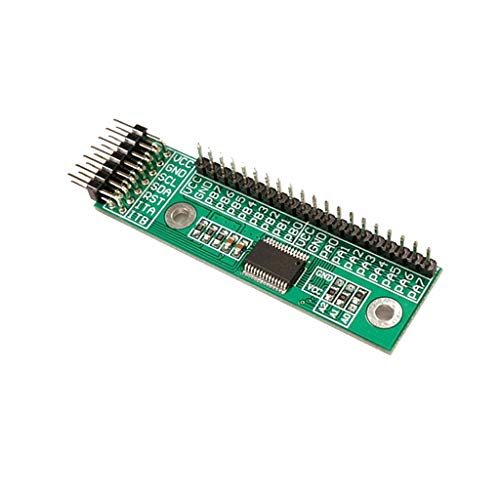

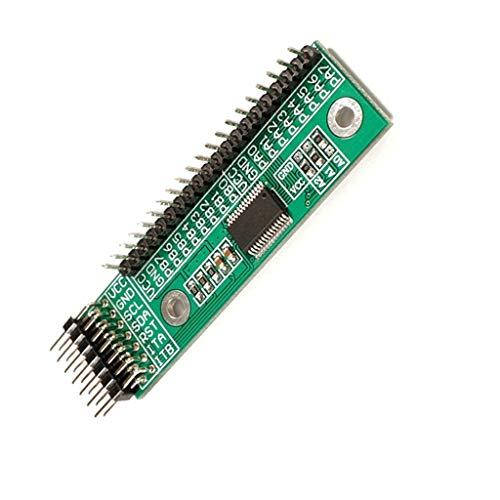

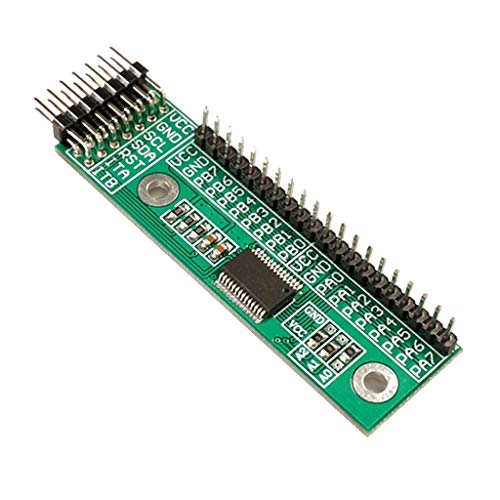

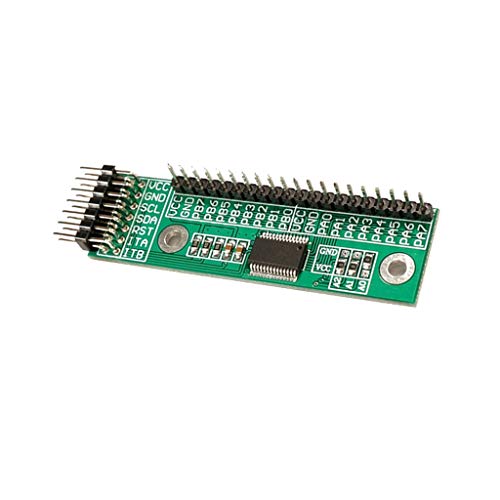

Sharplace IIC〜GIPO変換モジュール 16ビット I2C インタフェース IO拡張モジュール　

商品説明

お客様に最高品質の製品・サービスをお届けできるよう、STKショップ（7-14日でお届け致します）は日々努めて参ります。Amazonのポリシーに基づき誠実な対応をさせていただきます。

説明:

- 12Cインタフェースの16ウェイI / O拡張モジュールは、MicroChipのMCP23017チップを採用しています。
- 各IOは、入力または出力として任意に構成でき、プルアップ抵抗を設定できます。
- 入力として設定されたIOは割り込み機能を開始できます。 IOインターフェイスは強力な駆動能力を持ち、シンク電流とプル電流は25mAに達することができます。
- MCP23017は高速IICインタフェースです。 100KHz、400KHz、1.7MHzのIIC周波数に対応しています。チップには3つのアドレスピンがあり、最大8つの異なるアドレスを設定できます。したがって、8つのモジュールを2つのIICバスに接続して、最大128のIO拡張を実現できます。
- このモジュールは構成が柔軟であり、運転能力が強い。多くの並列接続があります。

仕様:

- 動作電圧：3.0V〜5.5V
- ドライブチップ：MCP23017
- IO数：16（入力、出力、割り込み）
- 駆動電源：25mAh
- 12C周波数：100KHz、400KHz、1.7MHz
- 使用温度：-40℃〜125℃
- チップレベル：工業グレード
- パラレル多重：最大8
- ドライブプログラム：51とArduino
- サイズ：約65mm x 19mm

- VCC：電源入力、3.0V〜5.5V
- GND：電源負極、0V
- SCL：12Cクロックライン、MCU IOピンまたはMCU 12Cインタフェースを接続するSCL
- SDA：12Cデータライン、接続MCU IOピンまたはMCU 12CインタフェースのSDA
- RST：チップ復元、低レベル有効、MCU IOピン接続または未接続
- ITA：GPIOAポートの割り込み出力、MCU IOピンの接続、割り込みなしでの接続
- ITB：GPIOBポート割り込み出力、MCU IOピン接続、割り込みなしで接続

パッケージに含まれるもの:

1ｘ16ビットI2CインタフェースIO拡張モジュール
