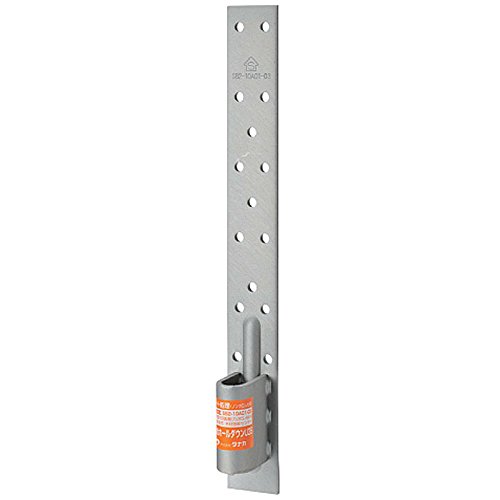

【25枚入】 ビスどめホールダウンU 30kN AF4346 筋交い 補強 プレート ビス付 接合部金物 TANAKA アミD

商品説明

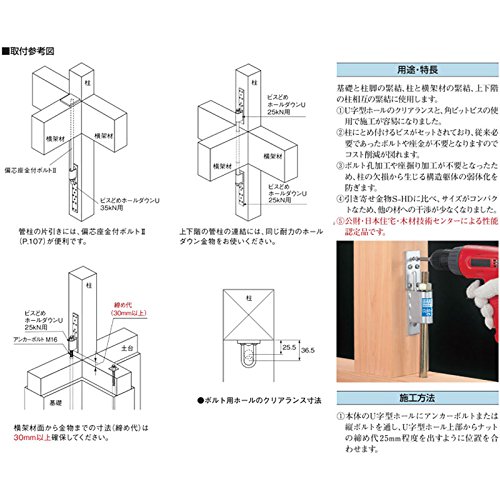

基礎と柱脚の緊結、柱と横架材の緊結、上下階の柱相互の緊結に使用します。

・U字型ホールのクリアランスと、角ビットビスの使用で施工が容易になりました。
・柱にとめ付けるビスがセットされており、従来必要であったボルトや座金が不要となりますのでコスト削減が図れます
・ボルト孔加工や座掘り加工が不要となったため、柱の欠損から生じる構造躯体の弱体化を防ぎます。

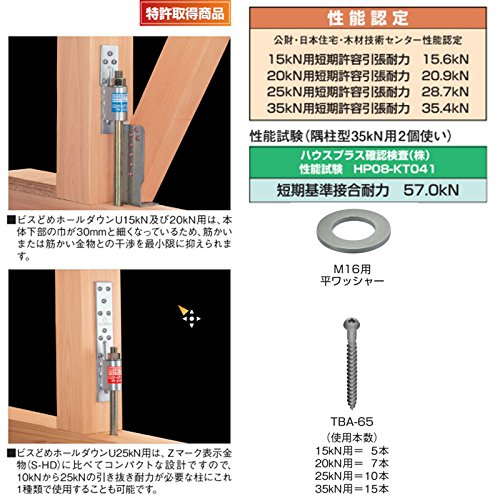

・引き寄せ金物S-HDに比べ、サイズがコンパクトなため、他の材への干渉が少なくなりました。

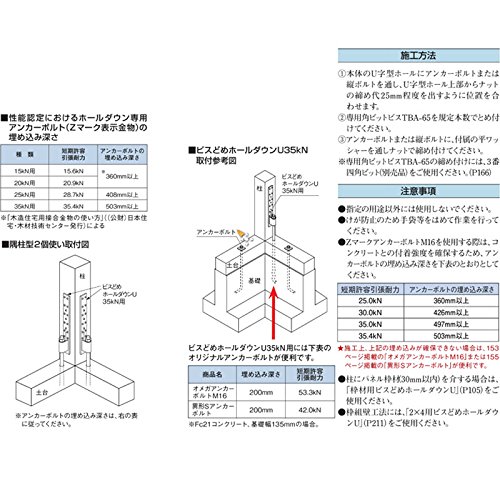

●35kN用を基礎から直結して柱脚に使用する場合、コンクリートとの付着強度を確保するため、アンカーボルトの埋め込み深さを下表のとおりとしてください。

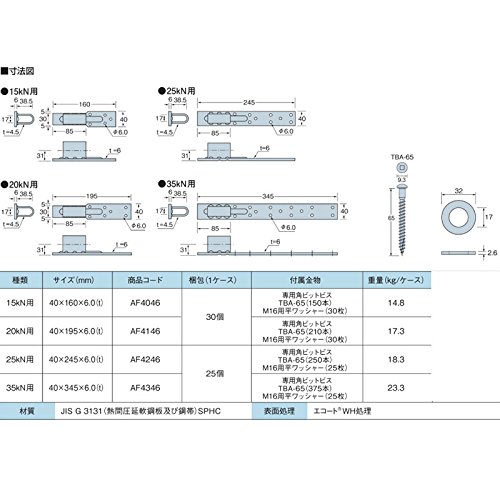

サイズ：6.0×40×345
付属：専用角ビットビス TBA-65（375本） M16用平ワッシャー（25枚）
重量：23.3
材質：JIS G 3131（熱間圧延軟鋼板及び鋼帯）SPHC
表面処理：エコート?WH処理
