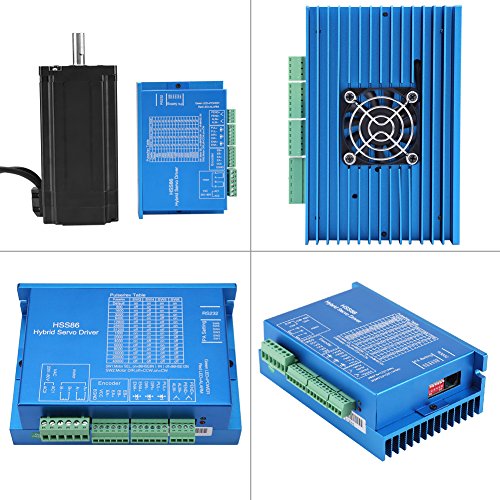

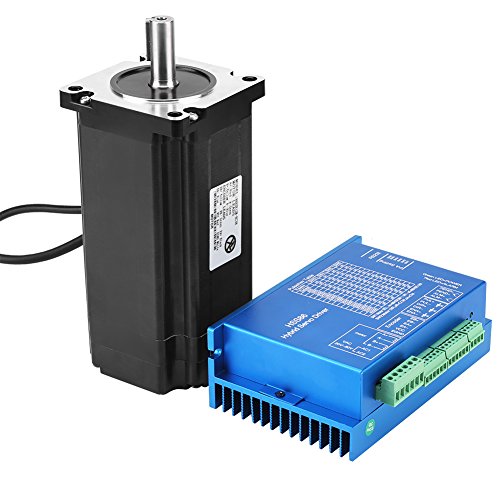

モータサーボドライブ AC20V〜80V / DC30〜110V モータ ケーブル
- メーカー
- Wal front
- JAN
- 0798382524510
- メーカー品番
- Wal front05ra9debuz
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
仕様：
電圧：AC20V〜80V / DC30〜110V
ピーク出力電流：8.0A（電流は負荷によって変化する）
ロジック入力電流：7〜20mA
パルス周波数：0〜200KHz
エンコーダライン：1000
絶縁抵抗：≧500MΩ
モータ定格電圧：70V
モーター出力：250W
定格モータ速度：0〜3000rpm
モータートルク：12N.m

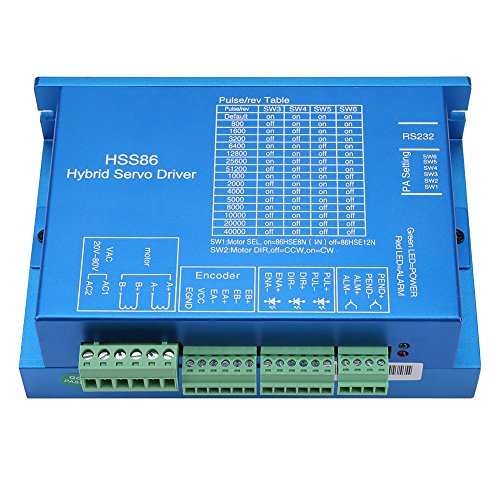

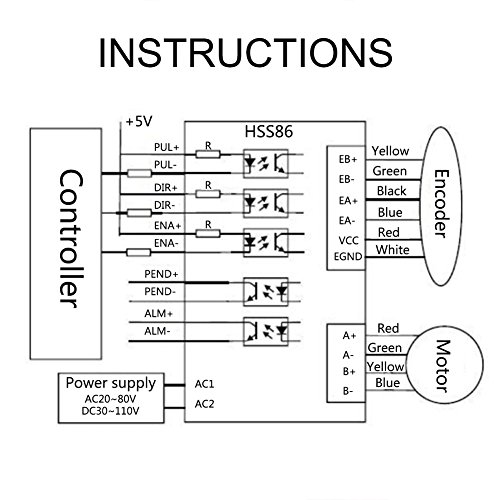

ターミナルと配線：

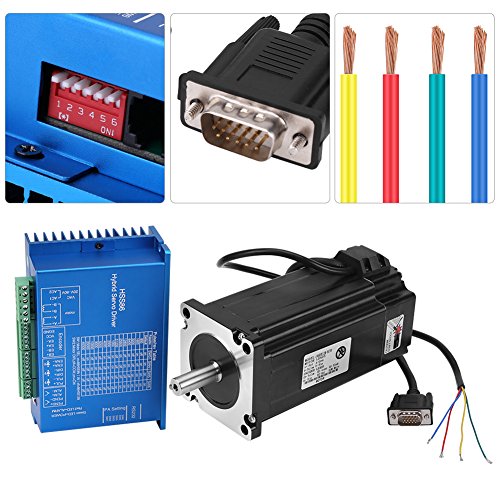

1.モータおよび電源入力 最終駅 接続 カラー A + フェーズモータコイル+ レッド 1つ - フェーズモータコイル - グリーン B + B相モータコイル+ イエロー
B- B相モータコイル - 青 AC1 入力電力 AC20V〜80V AC2
2.エンコーダ入力 最終駅接続 カラー EB +エンコーダ B相入力+ イエロー EB-エンコーダ B相入力 - グリーン EA + エンコーダA相入力+ ブラック EA- エンコーダA相入力 - 青 VCC エンコーダ電源+（+ 5V） レッド EGND エンコーダ電源GND（0V） ホワイト （エンコーダの配線が正しくないと、ドライブまたはエンコーダが損傷する可能性があります）
3.制御信号 最終駅 接続 機能 PUL + パルス入力+制御信号
レベルが5Vの場合、抵抗を信号入力に接続する必要はありません。制御信号レベルが12Vの場合は、1K抵抗を信号入力に直列に接続する必要があります。
制御信号レベルが24Vの場合は、2K抵抗を信号入力に直列に接続する必要があります。
PUL- パルス入力 - DIR + 方向入力+ DIR- 方向入力 - ENA + 入力を有効にする+ ENA- 入力を有効にする - シャオポン+ ペンディング出力+ OCゲート出力、閉鎖指示位置が完了し、開指示位置は不完全です。 Pend- ペンディング出力 - ALM + アラーム出力+ OCゲート出力、オフ表示にはアラーム信号があり、オン表示にはアラーム信号がありません ALM- アラーム出力 -
インジケータランプ：
PWR：電源インジケータ。電源がオンになると、緑色のランプが点灯します。
ALM：フォルトインジケータ。赤色光は、一度3秒点滅相間の過電流や短絡を表し、赤色光が2回点滅し、過電圧の3秒以内に、赤色光の点滅三回3秒以内の位置公差保護を表します。

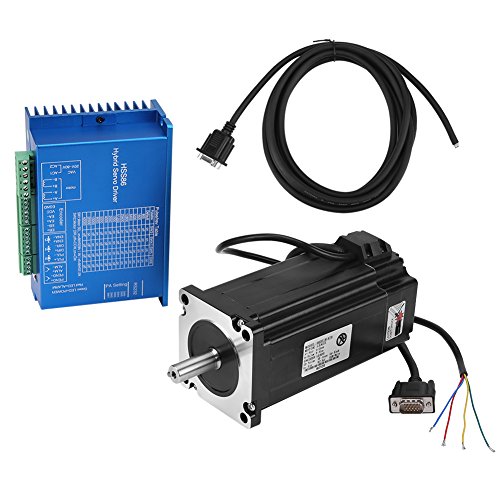

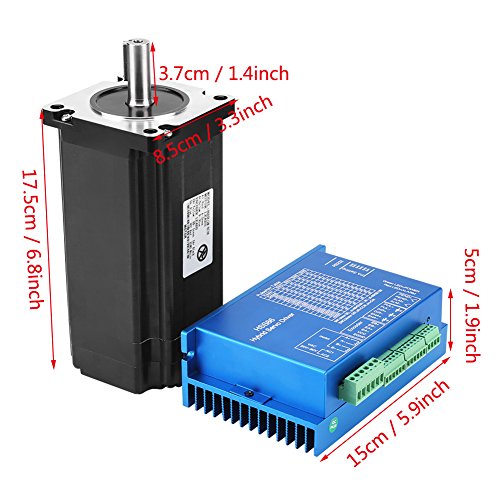

パッケージに含まれるもの：
1×人のドライバー

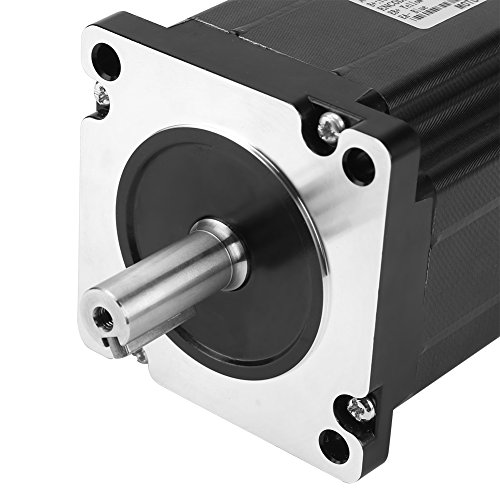

1×モータ

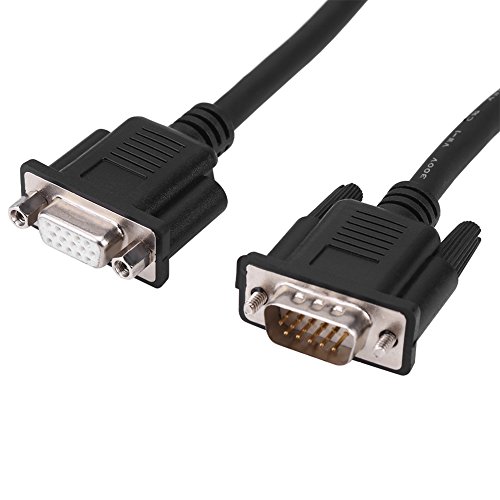

1×ケーブル
特記事項
- 力と速度のモーター出力モーメントを改善することができます。
- 電流は負荷に応じて調整され、モータの温度上昇を低減します。
- ゲインパラメータを調整することなく、あらゆる種類の機械負荷条件（低剛性ベルトホイールとプーリを含む）に適合します。
- ドライバは高度な32ビット特殊モータ制御チップとベクトル閉ループ制御技術を使用しています。ドライバは、高度な32ビット特殊モータ制御チップとベクトル閉ループ制御テクノロジを使用します。モーション同期を失うことなく閉ループ回路システムをステッピングします。モータの出力トルクと速度を上げます。モータの温度上昇を抑えるため、負荷に応じて電流を調整してください。利得パラメータを調整せず（低剛性プーリ及びプーリを含む）様々な機械的荷重条件に適用可能です。モータは、動的性能を改善するために、滑らかな、穏やかな振動、加速と減速を実行します。位置決め後の振動のないゼロ速度静的能力が完了しました。インパルス応答周波数は最大200kHzです。最大51200ステップ/ターン、16のオプションセグメント。これは、過電流保護、過電圧保護、および許容範囲超過保護をサポートしています。
- 閉ループ回路システムをステッピングし、動きの同期を失うことないです。HSS86は、モータサーボドライブ、新しい32ビットのベクトル制御技術や制御技術をステッピング二相ハイブリッドであり、同期の損失は、動きの精度を確保することを防止することができます。速度トルク減衰が大きくステッピングモータ速度及びトルクのパフォーマンスを向上させることができ、従来のオープンループドライブよりもはるかに低いです。負荷に基づく電流制御技術は、モータの温度上昇を効果的に低減し、モータの寿命を延ばすことができます。 PCモニタリング用の位置信号およびアラーム出力信号を内蔵しています。位置許容アラーム機能は、処理装置の安全な動作を保証します。ドライブは、従来の開ループステッパーは、最良の選択肢を駆動従来のサーボシステムの一部を置き換えることができます。
