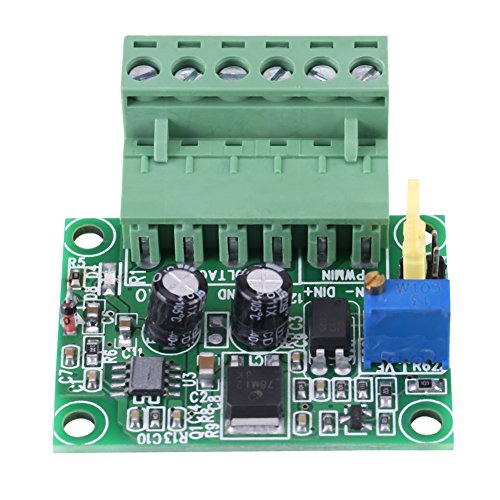

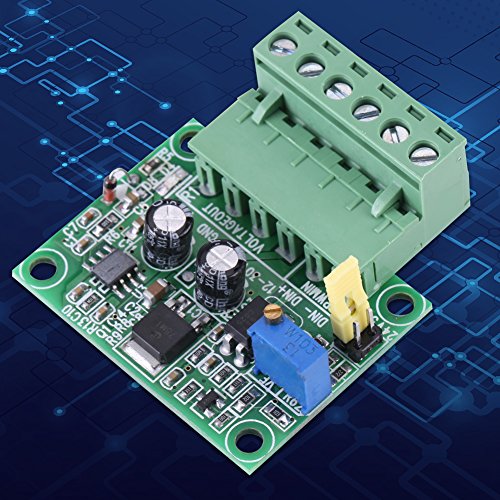

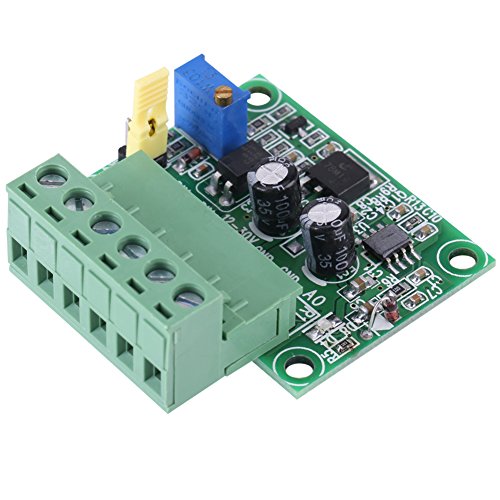

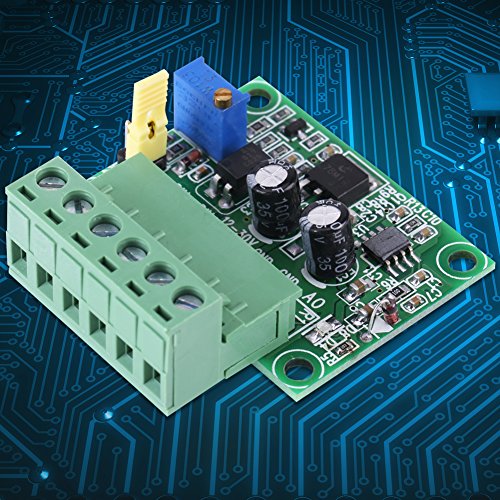

電圧コンバータ 電圧モジュール 1-3KHZ 0-10V PWM信号 - 電圧変換モジュールデジタルアナログボード

商品説明

特徴：
PWMはデジタル信号をアナログ信号（0〜10V）に変換します。
入力デジタル信号は、5Vまたは24Vレベルの0〜100％PWM信号です。
出力アナログ信号は、0-10V電圧または0-5V電圧にすることができます。
産業用コントロールパネルのPLCまたは他の信号インターフェースの切り替えに使用できます。
このモジュールは配線が容易で使いやすい。

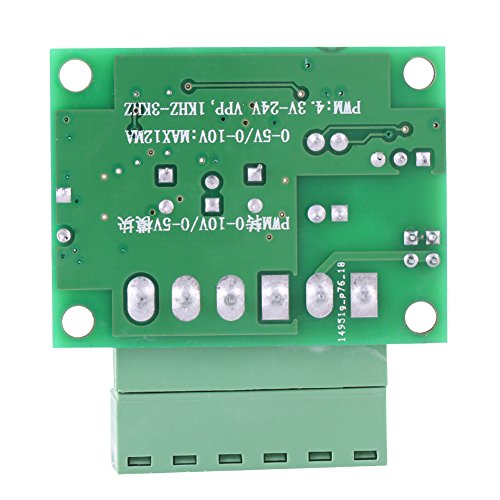

仕様：
条件：100％真新しく高品質
現在：最大。 12mA
電源入力電圧：12-30V

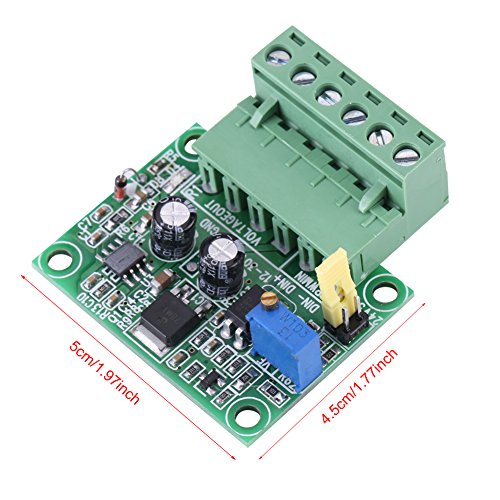

サイズ：約5×4.5cm / 1.97×1.77インチ
重さ：20g
数量：1個
メソッドを使う：
PWM信号入力周波数範囲：1KHZ-3KHZ

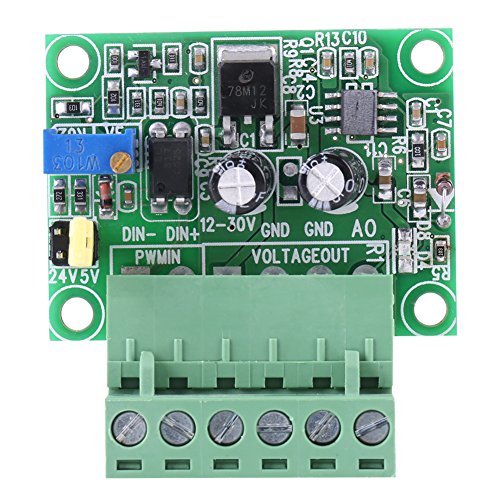

PWM信号入力レベル範囲：

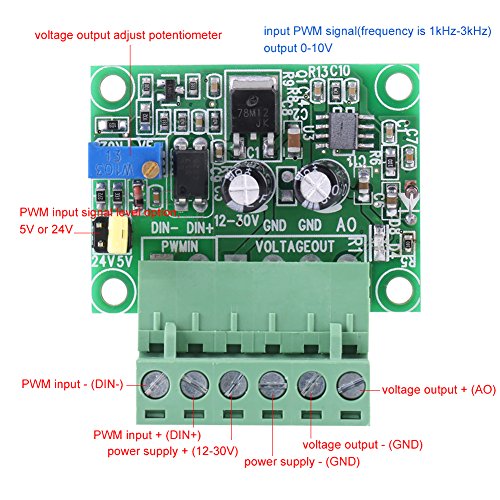

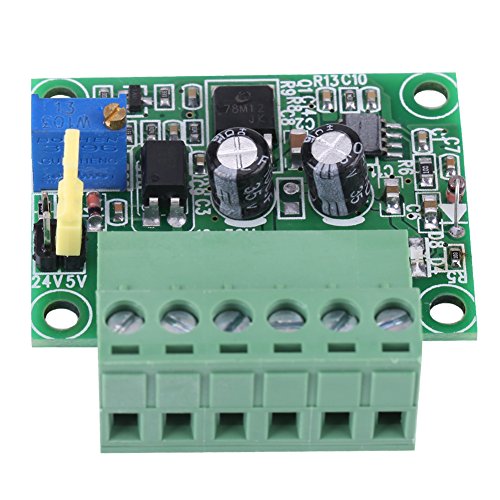

4.5V〜10Vのピーク・ツー・ピーク・レベル、5Vで挿入されたジャンパー。このタイプの信号は主に従来の産業用制御カード（MACH3ボードなど）用で、5VのCPUインタフェース用です。
12〜24Vのピークツーピークレベル、24Vで挿入されたジャンパー。主に従来のPLCインタフェース用のこのタイプの信号
0-10Vアナログ電圧出力の説明：
信号入力ポートが接続されていない場合、出力ポートは0Vになります。初めてこのモジュールの電源を入れると、50％のデューティ比の信号を見つけ、DIN-、DIN +に接続し、振幅が対応するジャンパーと一致するようにキャリブレーションします。周波数が1kHz〜3kHzの場合は、マルチメーターを使用してAO、GNDをテストします。メーターは約5.4Vで表示されるはずです。我々はマルチメーターが約5.4Vになるようにコンバータモジュールのポテンショメーターを調整します。これが完了したら、このコンバータモジュールでパルス信号を較正して一致させました。モジュールの定義は0.1Vです。出力電流は10mAです。デューティ比が電圧と逆の場合、MACH3ソフトウェアのPWM出力ピンSTEP LOW / ACTIVEを選択することができます。
パッケージは以下を含みます：
1 x PWM信号/電圧コンバータ
注意：
パワーアップ後、入力信号がない場合、出力は0Vです。入力があるときだけ出力されます。
