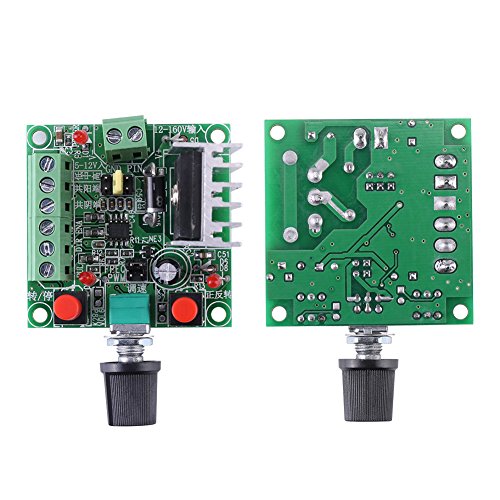

信号発生器 ファンクション ステッパモータコントローラ PWMコントロール 速度レギュレータボード モジュール 高精度 周波数/振幅 調整可能

商品説明

説明：
このコントローラは、PWM信号の機能を生成することができます、基板はジャンパーを持って、あなたはパルス周波数信号で提供されるデフォルトの選択を設定することができます。
特徴：
このモジュールはステッパ駆動信号として供給されます。ステッピングモータを制御するだけでなく、使用するドライブが必要です。
コントローラは、高、中、低の合計3種類の周波数信号を使用してジャンパを選択することができます。

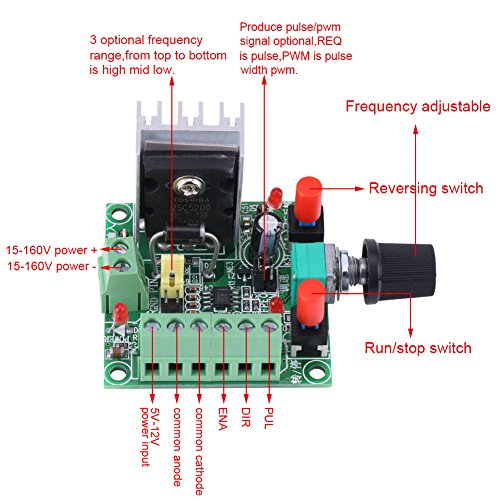

測定周波数は、PULおよび共通カソード端子（GND）の2ポートになります。

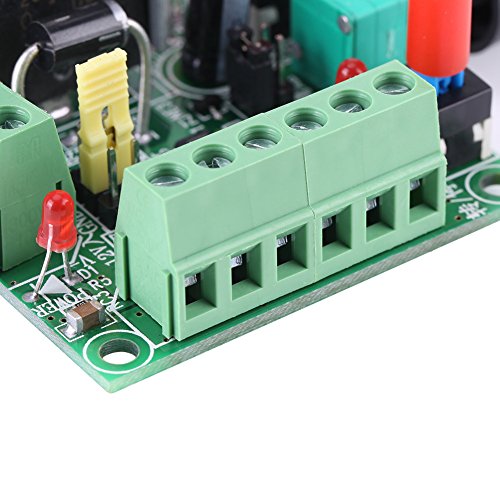

PUL +およびPUL-パルスは正および負にパルスした。 EN +とEN-は正と負の端子を有効にするためのものです。 DIR +とDIR-は正と負の方向です。これら6本の線は、対応するパルス方向を駆動するように接続されているので、6つのポートが可能である。
電源：15〜160VDCまたは5〜12VDC。 5-12VDC電源を使用している場合は、正の端にDC5〜12Vの入力を接続し、負の端に共通の陰極の端を接続します。
キーを押すとモーターの正転と逆転が制御できます。

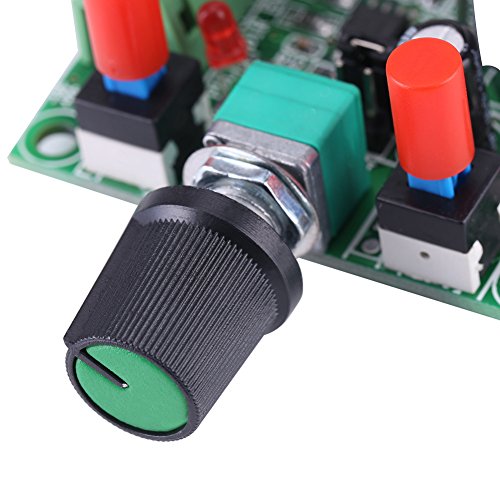

モータの速度は、ポテンショメータの周波数を調整することによって制御することができます。
仕様：
電源電圧：15-160V / 5-12V
周波数：高：5.8KHZ - 127KHZ、中期：590HZ - 15.8KHZ、低：82HZ - 2.3KHZ

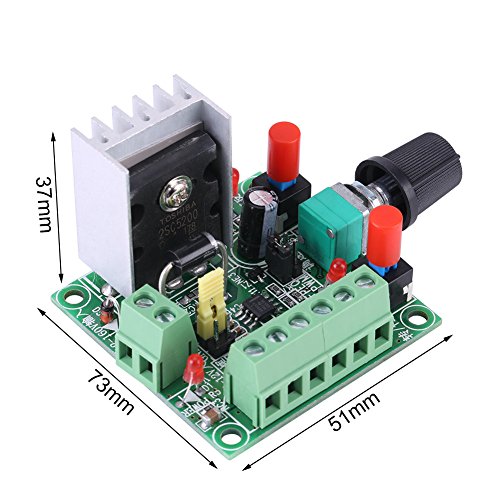

サイズ：約73×51×37mm / 2.87×2×1.45インチ
重量：50g
数量：1個
パッケージリスト：
1 x PWMジェネレータ
注意：
機能の起動または停止に使用する場合は、ENAコントローライネーブル端子を共通のカソードまたはコモンアノードドライブに接続する必要があります。
