Wisamic 24MHzシグナルジェネレータ DDSデュアルチャンネル 任意波形ジェネレータ 250MSa/s 2048*12bits
- メーカー
- Wisamic
- JAN
- 0714676474361
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
▼商品特徴：
1.パルスバースト出力機能：手動トリガ/内部CH2トリガ/外部トリガの三種類選択可能。1～1048575パルスを出力できます。
2.出力信号：最小10Vppに達し、最大20Vppです。DCバイアスレベルは-10V～+10Vの範囲で調整可能。
3.主波と副波のデューティサイクルは調整可能です（0.1%~99.9%）
4.高分解能：フルレンジの周波数分解能は10mHzに達します。
5.変調機能：AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
6.標準波形：正弦波、矩形波、ランプ波、パルス波、ガウス型白色雑音、カスタマイズ任意波形
▼商品仕様：
バンド幅：24MHz
サンプリングレート：250MSa/s
垂直解像度：12ビット
チャンネル数： 2チャンネル
入力電圧：AC85~AC260V
▼機能説明：
信号出力パラメータ：
出力チャンネル：CH1とCH2で独立出力
出力波形：正弦波、矩形波、ランプ波、パルス波、ガウス型白色雑音、カスタマイズ任意波形
出力振幅：0～20Vpp（無負荷）
出力インピーダンス： 50Ω±10%
DCバイアス：±10V
周波数分解能： 0.01Hz(10mHz)
周波数確度：±5×10-6
周波数安定性±2×10-6/3時間
正弦波歪み：≤0.8%（参考周波数1kHz）
三角波リニアリティ：≥98% (0.01Hz~10kHz)
矩形波上下時間：≤20ns(参考周波数 100kHz,10Vpp)
矩形波デュティサイクル：0.1%~99.9%

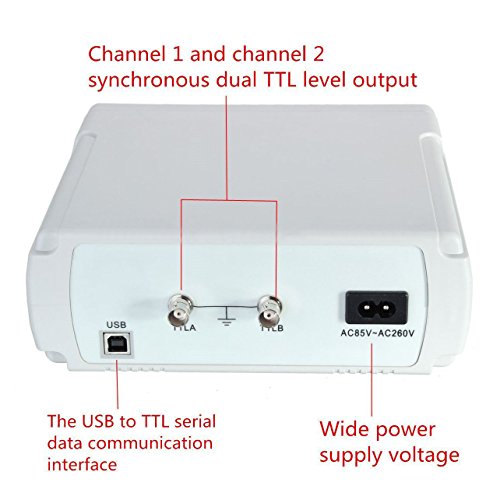

TTL出力：
デュアル チャンネルの出力が同期で働き、位相差は調整可能
マージン：>3Vp-p
ファンアウト係数 ：>20TTL負荷
TTLレベル上下時間：≤20ns
周波数カウンタ機能：
カウンタ範囲： 0-4294967295
周波数測定範囲： 1Hz~100MHz
入力振幅：2Vp-p~20Vp-p
特記事項
- 任意波形と従来関数波形 (正弦/三角形/スクエア/のこぎり波と TTL 信号) を出力できます。
- ストレージ機能：ユーザーが設定した20種類の機器状態パラメータを保存でき、データ再現と転用可能。
- デュアルチャンネルDDSダイレクトデジタル合成技術を採用して、出力信号はより精密且つ安定です。
- TTL電気レベル出力、周波数測定、カウンタおよびスイープ機能を備えています。線形スイープと対数周波数掃引機能。
- 電子工学、実験室、生産ライン、教育および科学研究などの分野に適用；DCバイアスレベルは-10V～+10Vの範囲で調整可能。
