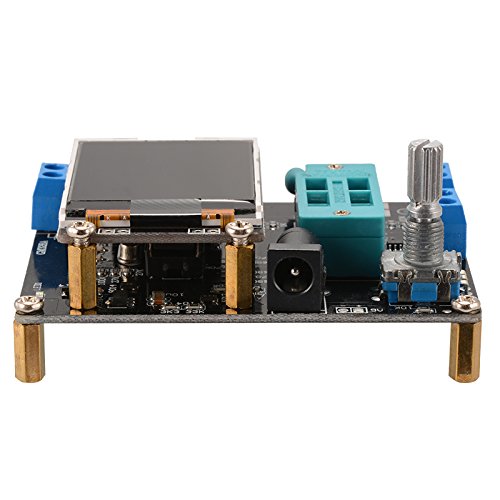

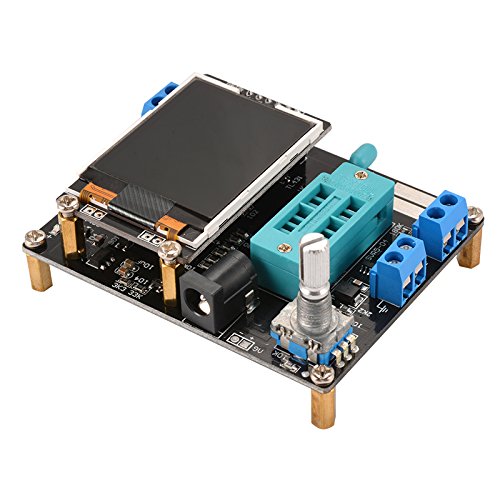

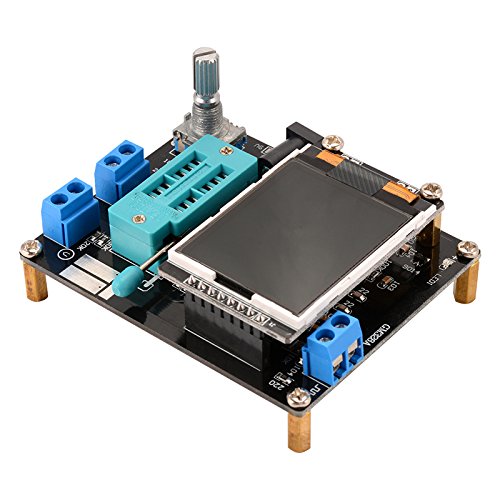

XCSOURCE GM328トランジスタテスタ ダイオードESR電圧周波数 LCRメータ PWM方形波信号発生器 TE790

商品説明

特徴：

簡単な読み取りのためのデジタルLCDディスプレイは、測定データとグラフィックを表示することができます。

ロータリースイッチコントロール、便利な使用のための重要な測定。

メインチップはDIPであり、電子愛好家がDIYやメインチップを簡単に更新できる。

9Vバッテリー（別売）を使用し、DC電源（DC 6.8-12V）も使用できます。

自動シャットダウン、シャットダウン電流は約20nAです。

自動的にNPNおよびPNPトランジスタ、FET、ダイオード、デュアルダイオード、サイリスタ、SCR、トランジスタのピン配置の自動識別を検出します。

NPNおよびPNPトランジスタの共通エミッタ電流増幅係数、ベースエミッタのスレッショルド電圧をコレクタ - エミッタ間リーク電流からテストします。

2つの抵抗測定をサポートし、正および負のオン状態電圧を示します。

抵抗測定の最大分解能は0.01Ωで、最大50MΩまで測定できます。

コンポーネントのピンを自動的にテストし、ディスプレイに表示します。

FETのゲート閾値電圧とゲート容量を測定します。

次の2100Ω抵抗の場合、0.01mH--20Hのインダクタンス測定範囲を測定します。

信号発生器と周波数計として使用することができます。周波数範囲は1Hz--2MHzで、1％--99％のPWM（パルス幅変調）信号を生成することができます。

注意：静電容量を測定する前に、コンデンサを放電しなければなりません。

仕様：

ディスプレイ：160 x 128 LCD

電源：1 x 9Vバッテリー（別売）; DC 6.8-12V

現在：約。 30mA

抵抗測定：Max。 50MΩ

抵抗分解能：0.01Ω

静電容量測定：25pF--100mF

静電容量の分解能：1pF

DC電圧測定：最大50V

スクリーンサイズ：3.7 x 3cm

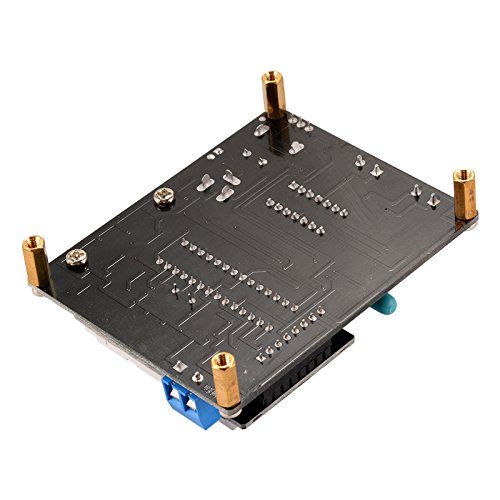

PCBサイズ：7.8 x 6.2 cm

パッケージに含まれるもの：

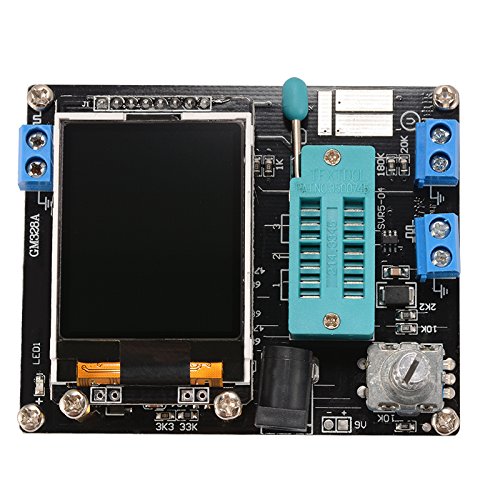

1×GM328Aトランジスタテスタ
