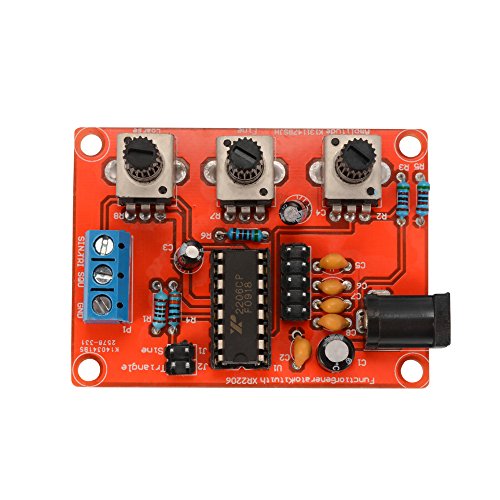

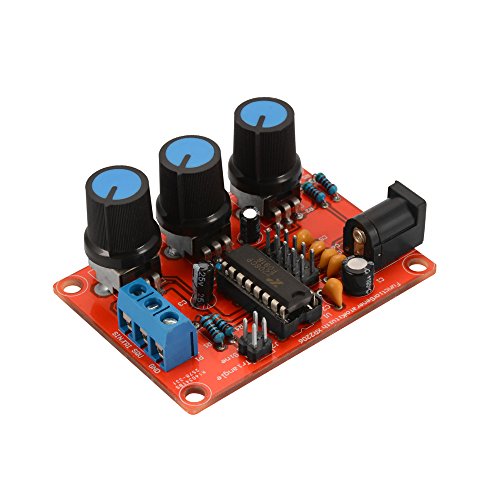

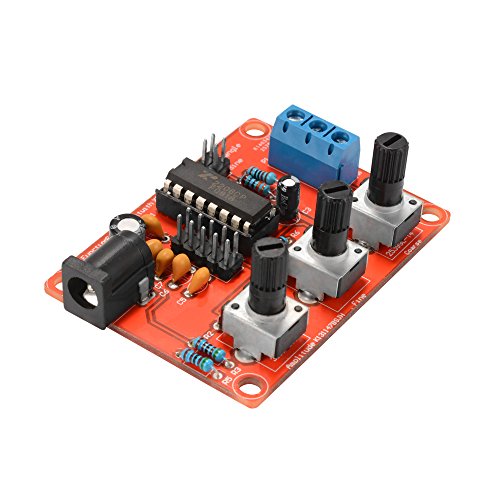

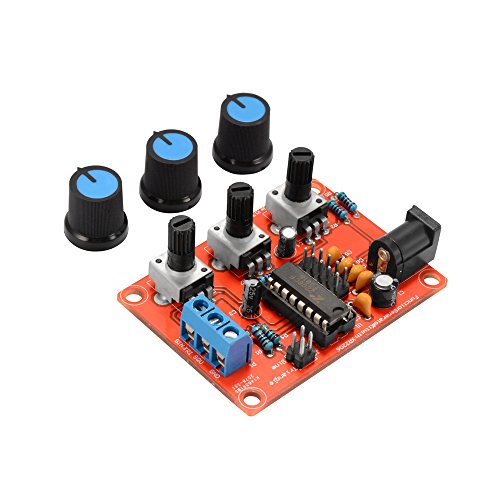

XCSOURCE 信号発生器 XR2206 セット ファンクション信号発生器 高精度 正弦/三角/正方形 出力1Hz--1MHz可変 TE788

商品説明

特徴：

高解像度では、正弦波/三角波/方形波が生成されます。

周波数範囲：1Hz--1MHz。調整可能な周波数と振幅。

周波数調整は、粗調整と微調整を特徴とする。

広い電源範囲で、9--12Vの外部電源または9Vのバッテリ（含まれていません）を使用してください。

すべてのインラインコンポーネント、簡単なインストールと試運転。

仕様：

電圧供給：9-12V DC入力

波形：正方形、正弦＆三角形

インピーダンス：600オーム+ 10％

周波数：1Hz--1MHz

サイン波

振幅：9V DC入力で0--3V

歪み：1％未満（1kHzで）

平坦度：+ 0.05dB 1Hz--100kHz

AMP：正弦波、三角波振幅の調整

ファイン：周波数微調整

コース：粗調整の頻度

方形波

振幅：9V DC入力で8V（無負荷）

立ち上がり時間：50ns未満（1kHz時）

降下時間：30ns未満（1kHz時）

対称性：5％未満（1kHzで）

三角波

振幅：9V DC入力で0--3V

リニアリティ：1％未満（100kHzまで）10mA

J1ジャンパーキャッププラグイン、SIN / TRIブルー端子出力正弦波（J1、J2は1つだけ挿入可能）

J2ジャンパーキャッププラグイン、SIN / TRIブルー端子出力の三角波（注J1、J2は1つだけを挿入できます）

SQU青色端子出力パルス

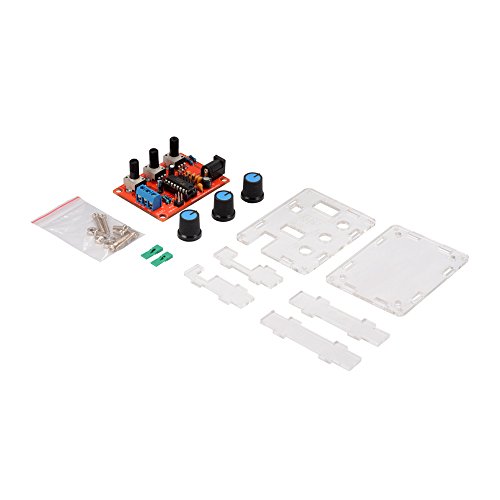

パッケージに含まれるもの：

1 x XR2206シールド付高精度信号発生器
