XCSOURCE　 3D プリンターキット　 CNC シールドV3.0 付き　UNO R2 ボード　4セット　 A4988 ステッパーモータードライバー 　Arduino対応　ヒートシンク付き TE623

商品説明

特性:

素晴らしい3D プリンタアクセサリセットでほとんどのニーズに応えます。

CNC シールド V3.0, UNO R3 ボード, A4988 ステップスティックステッパーモーターモジュールが内容となっております。

この 3D プリンタステッパーモーターシールドV3は彫板印刷マシーンや3Dプリンタのドライバー拡張ボードとして使用可能です。

ステッパーモーターの4チャンネルを動かすA4988ステッパーモータードライバーモジュール対応の合計で4つのチャンネルスロットがあります。ステッパーモーターの各チャンネルは210ポートのみ必要です。つまり、810ポートは3ステッパーモーターを扱うのに十分です。貴方のプロジェクトでステッパーモーターを動かすのに対応してこのシールドは素早く働きます。

GRBL 0.9 対応(G-コードコマンドをステッパーシグナルに変えるArduino UNO上で動くソースファームウェアを開きます。)

取り外し可能な Pololu A4988 を使用し、ステッパードライバーに対応.

PWM 紡錘と方向ピン

4-軸サポート(X, Y, Z , Aは X,Y,Zの複製が可能 もしくは全てのA4 かA3ピン仕様カスタムファームウェアでの4番目軸)

2 x 各軸でエンドストップ (合計6) + 一つのプローブ

冷却可能アウトプット

ステッパードライバ対応のマイクロステッピングをジャンパーがセット（DRV8825のようないくつかの最大ドライバは1/32のマイクロステッピングまで可能です。）

モレックスコネクタにステップモニターを接続する事ができ、そうでなければ正しい場所にはんだづけするかしてください。

12-36V DCで動作します。 (現状 Pololu DRV8825 ドライバのみ最大 36V まで扱えるので、ボードに電源を送る時動作電圧だけ考慮してください。

これは組み立てられたキットではなくてはんだ付けが必要です。

注釈: モジュールを挿入する際は反対に挿入しないよう注意してください。

ステッパーモーターを以下のように接続します。:

2A, 2B はグループ(赤、緑), 1A, 1B はグループ (青、黄色), もし方向を変更したい場合は、一つのグループの位置を変更できます。例えば2Aと2Bを互いに交換します。

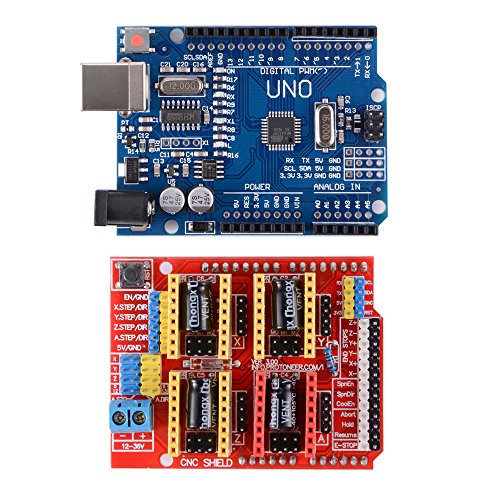

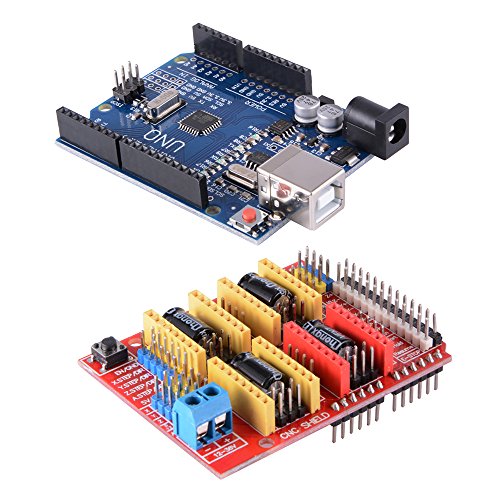

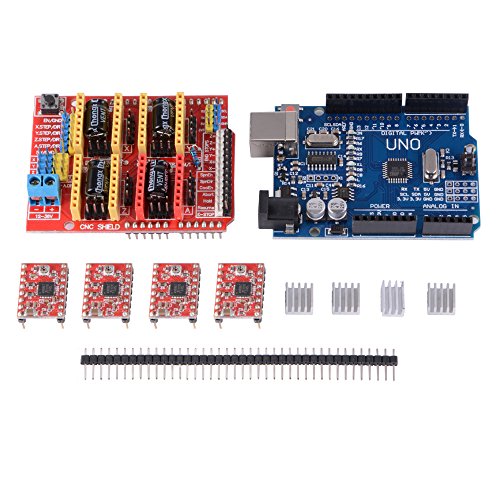

パッケージ内容:

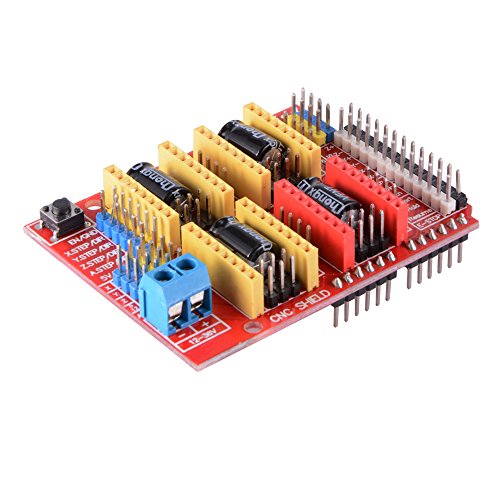

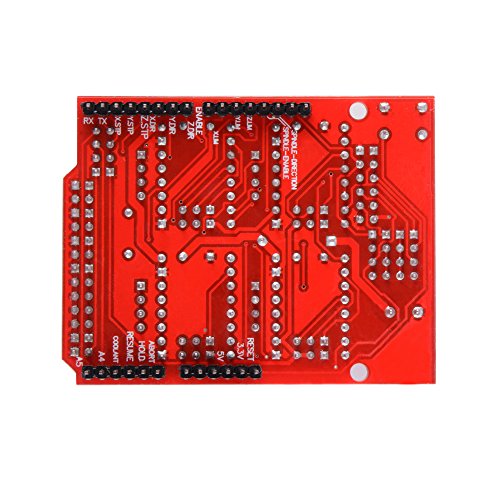

1 x Arduino対応CNCシールドV3.0

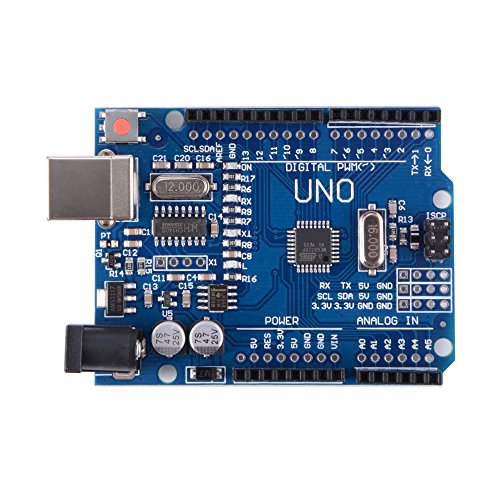

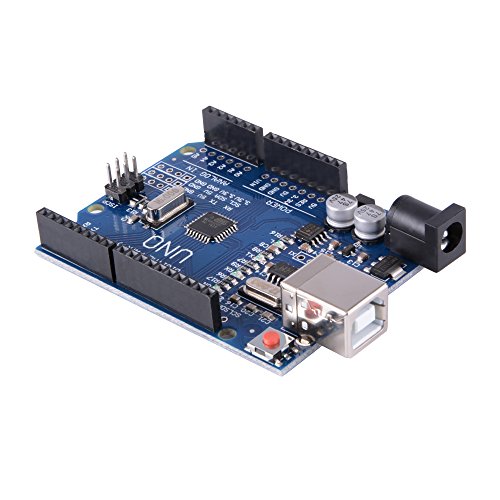

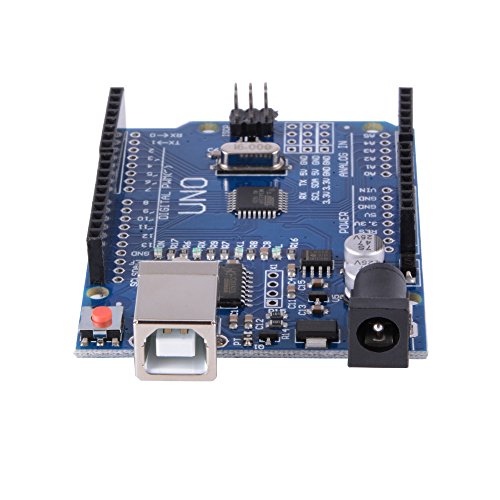

1 x Arduino対応UNO R3ボード

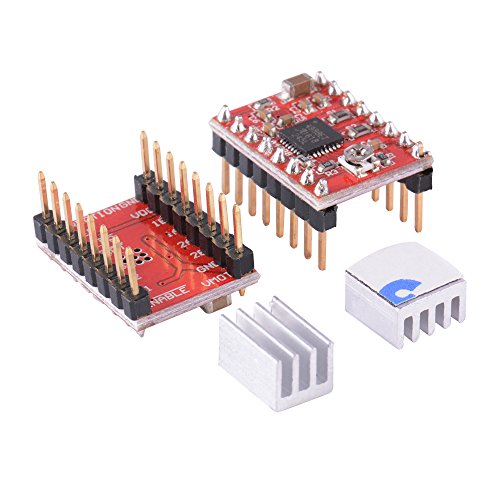

4 x ARduino対応A4988 ヒートシンク付きドライバモジュール
