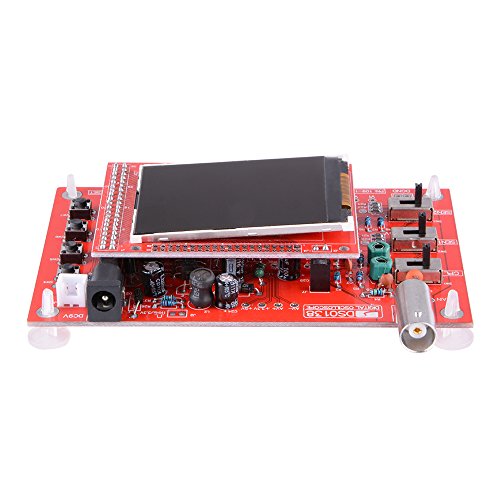

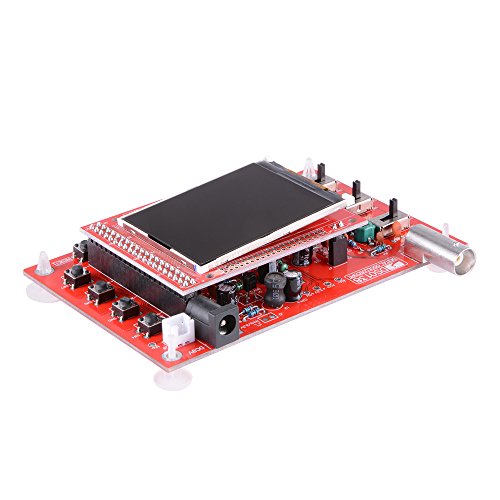

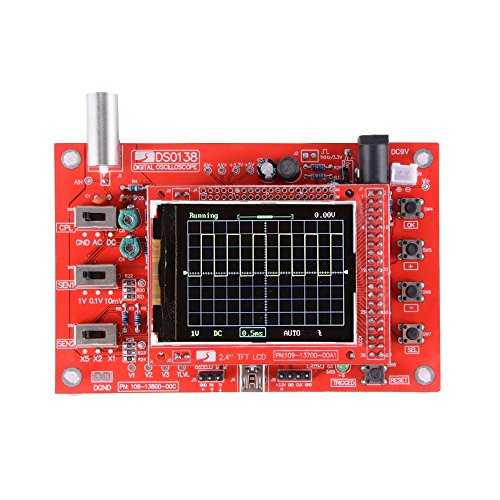

XCSOURCE 　完全に一つになった　 DSO138 2.4"TFT　 スクリーンデジタルオシロスコープキット 　1Msps 12Bit　 　プローブ 　波形パラメータディスプレイ付 TE639

商品説明

特性:

このキットでは ARM Cortex-M3 プロセッサ(STM32F103C8)を使用しており、2.4インチ カラーTFTディスプレイ、ARMテストデベロップメントボードとして使えます。

このキットの基本上でセカンダリーデベロップメントとしても使えます。例えばミリボルトメーターやデータロガーとして使用できます。

調整可能上下置換、説明書付き。

自動、レギュラー、ワンショットモードで簡単に瞬間の波形をとらえられます。

上昇降下エッジトリガーが使用可能

観測可能な前後トリガー波形（陰極ディレイ）

波形画面をいつでも静止できます（ホールド機能）

1Hz /3.3V 4角形波形テストシグナルソース

With 波形パラメータデジタルディスプレイはフリクエンシー、ピリオド、パルス帯域、負荷率、 最大最小AVG、ピークトゥピーク、仮想値を表示します。

波形保存機能：電源を切った後も波形が失われません。

ショート回路、オープン回路検知:ユーザーがはんだ上のエラーを見つけるのに便利

TFT コントローラー認識機能

仕様:

最大リアルタイムサンプリングレート: 1Msps

精度: 12Bit

サンプリングバッファー深度: 1024 bytes

アナログ帯域幅: 0-200KHz

縦方向感度: 10mV / Div - 5V / Div (1-2-5 progressive manner)

入力インピーデンス: 1M ohm

最大入力電圧: 50Vpp (1:1 probe), 400Vpp (10:1 probe)

カップリングモード: DC / AC / GND

水平時間基準範囲: 10us / Div - 50s / Div (1-2-5 progressive manner)

サプライ電圧: DC 9V

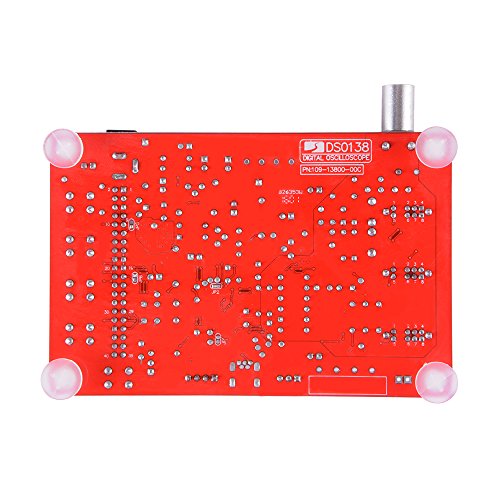

PCB サイズ: 117 x 76mm / 4.6" x 3"

スクリーンサイズ: 52 x 40mm / 2" x 1.57"

注釈:このアイテムは完全にまとめられ、プロフェッショナルなはんだ付けが行われております。

パッケージ内容:

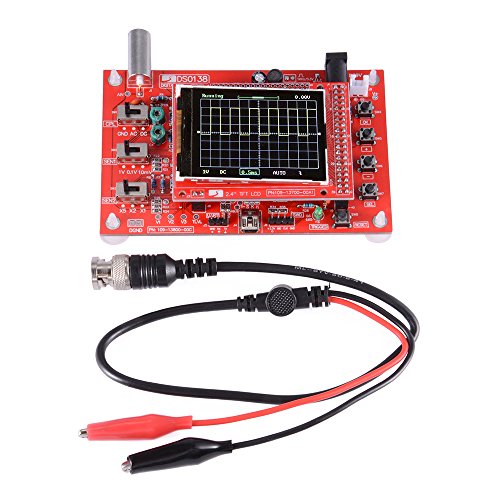

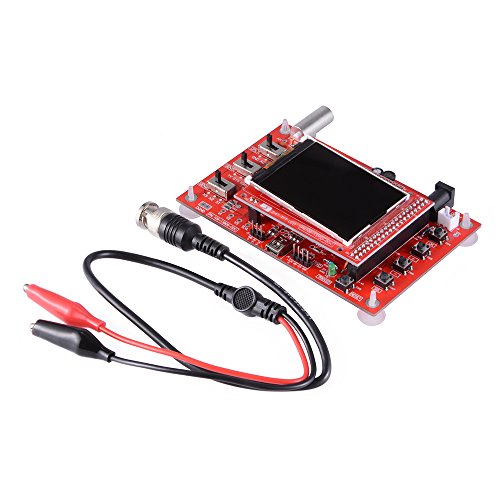

1 x DSO138 デジタルオシロスコープキット

1 x プローブ
