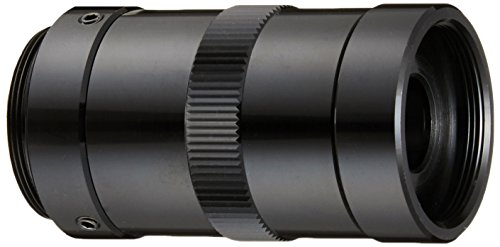

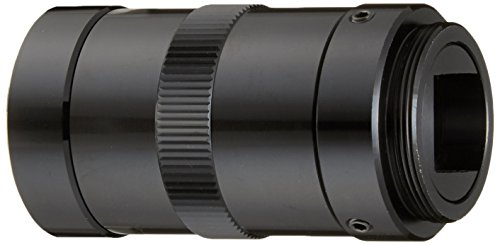

YASHIMA (八洲光学工業) Cマウント 回転プリズム鏡筒 TS-0121H

商品説明

Cマウント規格を利用した各種プリズム装置です。
使いやすいCマウント規格になっておりますので、様々な装置に組み込み、機能の拡張ができます。
内蔵したプリズムを、後方の留めネジを緩めて回転させることにより、360°の像回転ができます。
留めネジを締めてプリズムを固定することができますので、的確な角度での像の投影をすることが可能です。

光学系の像回転は光の反射によって行いますが、反射部材としてのプリズムは、反射率がほとんど100%なので、
ミラーよりも光量のロスが少なく、また、ミラーによる画像回転よりも自由であるという利点があります。

ミラーによる画像回転の場合には、複数の平面ミラーを用いて光を反射し、回転させます。
そのため、ミラーの角度の精度、また、それを固定する強固なマウントが必要になります。
これに対しプリズムの場合には、入射面・反射面・出射面の角度の精度がしっかりしていれば光の反射は問題なくできるため、
プリズム自体を動かして像の角度を回転をすることが可能です。なので、その時々の適切な角度で像を観察をすることができ、大変便利です。
また、その様な複数回の反射も１つのプリズムで出来るため、小型でコンパクトな機構にすることができます。


※Cマウント規格
内径25.4mm (1インチ）、ピッチ0.794mm（32山/1inch）、フランジバック17.526mm。,
防犯用ビデオカメラ、動画観察用のCCD、CMOSカメラ、その他光学機器使用されています。
