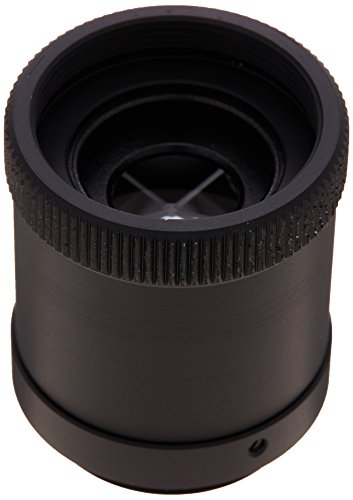

YASHIMA (八洲光学工業) Cマウント 倒立鏡筒 TS-0120H

商品説明

Cマウント規格を利用した各種プリズム装置です。
2個のプリズムを内蔵し、実像を反転させる鏡筒です。
対物レンズからの像は上下が反転されるので観察がしにくいのですが、この装置を組み込むことで、
上下が反転した像（倒立像）を上下反転し、正立像に変えることができます。

光学系の像回転は光の反射によって行いますが、反射部材としてのプリズムは、反射率がほとんど100%なので、
ミラーよりも光量のロスが少なく、また、ミラーによる画像回転よりも自由であるという利点があります。

＜観察の違い＞
倒立像 → 観察物を右に動かすと、視野上では左に動く
正立像 → 観察物を右に動かすと、視野上でも右に動く


ミラーによる画像回転の場合には、複数の平面ミラーを用いて光を反射し、回転させます。
そのため、ミラーの角度の精度、また、それを固定する強固なマウントが必要になります。
これに対しプリズムの場合には、入射面・反射面・出射面の角度の精度がしっかりしていれば光の反射は問題なくできるため、
プリズム自体を動かして像の角度を回転をすることが可能です。なので、その時々の適切な角度で像を観察をすることができ、大変便利です。
また、その様な複数回の反射も１つのプリズムで出来るため、小型でコンパクトな機構にすることができます。

※Cマウント規格
内径25.4mm (1インチ）、ピッチ0.794mm（32山/1inch）、フランジバック17.526mm。
