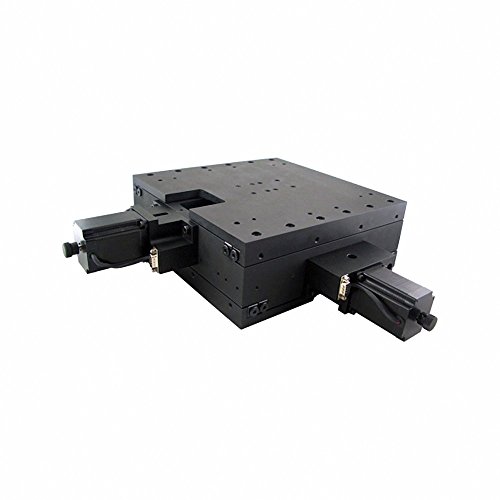

ZIVI XY自動ステージ マイクロスキャンニングステージ 光学計測 300mm*300mm
- メーカー
- ZIVI
- JAN
- 6165439941066
- メーカー品番
- ZIVI-ZHT-4
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
ブランド：楓
光学ステージ
XY軸移動量：170mm

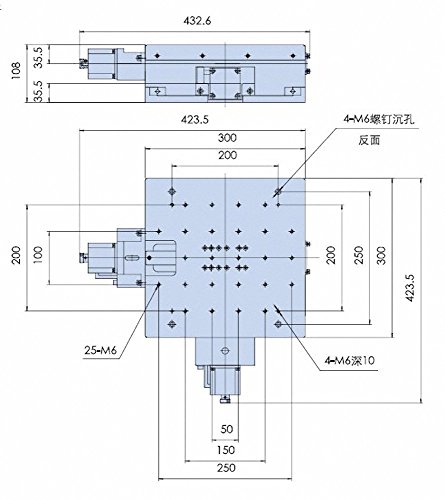

ステージ面：300mm*300mm
ねじ送り：4mm
リニアガイド形式：クロスローラガイド
主要材料：アルミ合金
表面処理：陽極酸化黒
中心負荷：60kg
重量：10.3kg
分解能：約20μ(細分無し) 約1μ(20細分)
速度：25mm/秒
繰り返し精度：2μ
絶対位置決め精度：3μ
真直度：5μ
運動の平行度：15μ
ステッピングモータ
電圧：2.8V
電流：1.68A
抵抗：1.65Ω
インダクタンス：4.1mH
最大静トルク：62Oz-in 4.4kg-cm
リード：4
ロータターンの慣性量：68g-cm
ステップ角:1.8°
ステップ角精度：±5%
抵抗精度：±10%
インダクタンス精度：±20%
温度上昇：80℃MAX
周囲温度：-10~50
絶縁抵抗：100MΩMin.500VDC
耐圧：500VAC
スピンドルラジアル振れ：0.06Max.(450g-load)
軸方向軸振れ：0.08Max.(450g-load)
絶縁レベル：ClassB130°
重量：0.35kg
長度：47mm
カスタム様の自動ステージも提供可能、希望者は是非弊社に連絡お願いします
特注製品は15営業日以内出荷可能、この点について予めご了承ください
特記事項
- 小型、軽量、軽負荷、低速な場合に適用
- 高品質のスクリュー駆動、リード小さい、高分解能
- 精密レール、ムーブメントスムーズ、多次元の組み合わせ可能
- 研削された基盤と合理的な固定形式は、ステージのピッチとヨーを大幅に減らし、真直度と平行度の動きが大幅に改善されました
- グレーティング追加可能、サーボモータに交換可能、オーダーメイド可能
